ツイストペア幾何学が通信ケーブルのクロストークを制御する方法

ツイストペアの基本的なノイズ除去メカニズム 通信線 撚り自体が単独で存在するのではなく、ケーブル全長にわたる撚り形状の一貫性が重要です。各ペアのツイスト レイ長 (1 つの完全な 360 度ツイストに必要な距離) によって、ペアが最も効果的にコモンモード干渉をキャンセルする周波数が決まります。ペアが外部電磁場にさらされると、一方の半分のツイストの誘導電圧は、隣接する半分のツイストの誘導電圧と等しく、逆になり、この 2 つは相殺されます。このキャンセルは、撚り長さが均一な場合にのみ有効です。レイの長さの変化により、キャンセルが不完全な点が生じ、残留ノイズが差動信号干渉として現れる可能性があります。

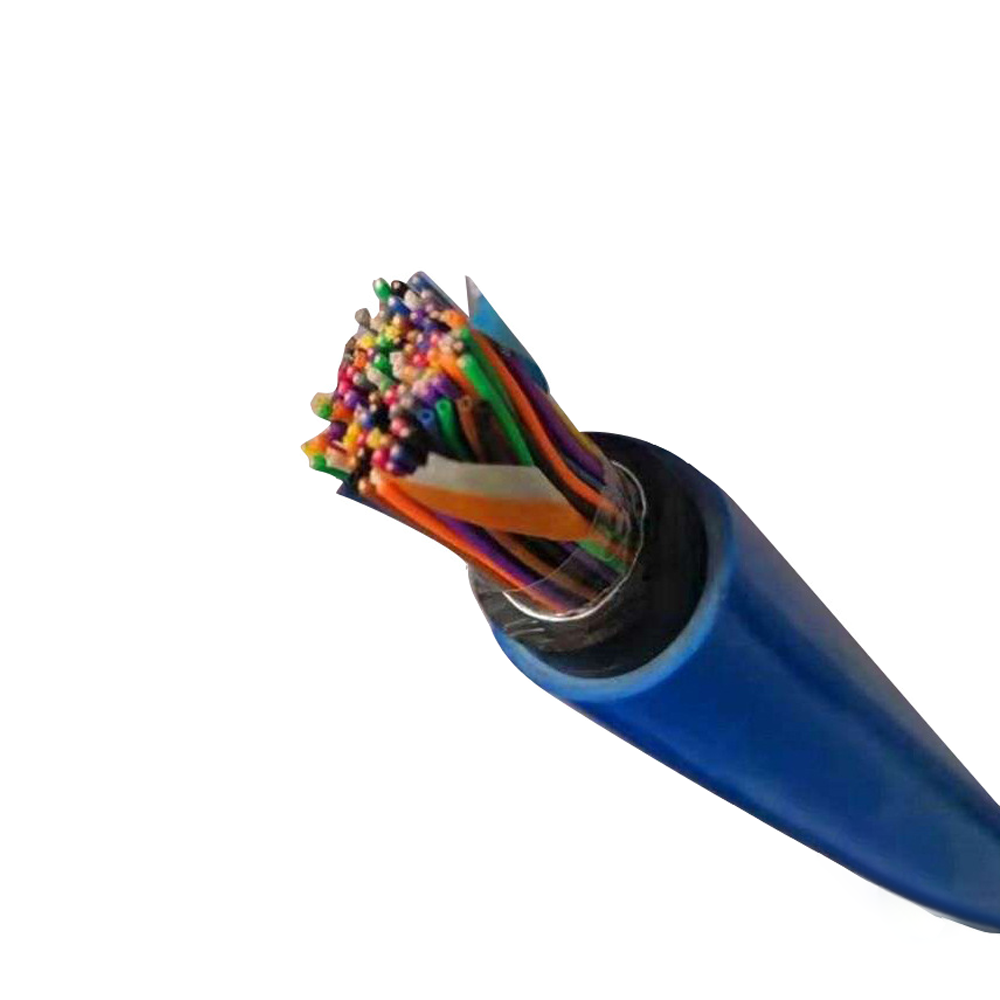

マルチペア時 通信ケーブル 、ペア間のクロストーク、つまりあるペアから隣接するペアへの信号エネルギーの結合を低減するために、異なるペアには異なるレイ長が割り当てられます。 2 つのペアの配線長が同じである場合、相互の誘導結合と容量結合が最大化され、コヒーレントになり、ケーブル長全体にわたって強いクロストークが発生します。個別のレイ長 (たとえば、4 ペアのケーブルで 12 mm、16 mm、20 mm、26 mm) を割り当てると、任意の 2 つのペア間の相対位相がケーブル長に沿って連続的に回転するため、それらのペア間の結合が部分的にキャンセルされます。この原理は、元の撚り長さと一貫性を再現せずに、現場修理中に損傷したペアを単に再ツイストすると、工場で製造されたケーブルと比較して修理されたセグメントのクロストーク性能が低下する理由です。

ツイストペアのバランス、つまり 2 つの導体が電気的に対称である程度は、別個ですが関連するパラメータです。不平衡により、差動信号の一部がコモンモードに変換されたり、その逆が発生したりします。この現象はモード変換と呼ばれます。高速データ アプリケーションでは、モード変換によってリターン ロスと挿入損失の劣化が生じ、受信側でのイコライゼーションでは補正できません。高いペアバランスを達成するには、工場の生産段階で、導体直径の一貫性、絶縁壁の偏心率（絶縁体が導体を中心とする度合い）、および絶縁誘電特性を厳密に制御する必要があります。導体の周囲で厚さが±0.02 mmを超えて変化する絶縁壁は、100MHzを超える周波数で測定可能なペアの不均衡を引き起こします。

データ ケーブルのカテゴリ評価の違いと各帯域幅のしきい値が実際に必要とするもの

イーサネット ケーブル カテゴリ (カテゴリー5e、猫6、キャット6A、猫7、猫8) は、指定された帯域幅までの伝送パフォーマンスによって定義され、カテゴリがステップアップするたびに、同じ設計での許容誤差が単に厳しくなるだけではなく、特定の構造の変更が必要になります。各レベルでどのような変更が加えられるかを理解することは、調達チームが、特定のアプリケーションに上位のカテゴリが本当に必要であるかどうか、またはエンジニアリング上の正当性なしに保守的に指定されているかどうかを評価するのに役立ちます。

現場での設置に大きな影響を与える構造の詳細の 1 つは、Cat6 で導入されたクロスフィラー スプラインです。このプラスチックの X 型セパレータはケーブル コアに沿って配置され、4 つのツイスト ペアをそれぞれの象限内で物理的に分離し、ペア間の容量結合を軽減します。 Cat6 の 250 MHz NEXT 制限を達成するにはスプラインが必要ですが、ケーブルの直径と剛性が増加し、Cat5e に比べて曲げの柔軟性が低下するため、RJ45 プラグまたはキーストーン ジャックのスプラインの周囲にペアを適切に装着できる互換性のある終端ツールが必要です。この剛性の違いを過小評価する設置者は、頻繁に設置損傷 (導体のねじれ、終端点でのペアの曲がりすぎ) を引き起こし、目視検査には合格しますが、挿入損失と反射損失パラメータが Cat6 しきい値を下回ります。

Cat6A では、下位カテゴリにはない追加の性能パラメータであるエイリアン クロストーク (AXT) が導入されています。これは、単一ケーブル内のペア間ではなく、バンドル内の隣接するケーブル間の信号結合を測定します。 AXT 制限を満たすには、シールド構造 (S/FTP または F/UTP) か、ケーブル間の物理的分離を高める大幅に大きな非シールド ケーブル直径のいずれかが必要です。これが、シールドなしの Cat6A ケーブルの外径が Cat6 の 5.5 ～ 6.2 mm に対して 7.5 ～ 8.5 mm である理由です。より大きな直径は、シールドなしで AXT 準拠を達成するための機械的手段です。

通信ケーブルにおける信号減衰: 根本原因とメーカーによる制御方法

通信ケーブルにおける挿入損失 (減衰) は単一の現象ではなく、物理的に異なる 3 つの損失メカニズムの合計であり、それぞれの損失メカニズムは導体サイズ、絶縁材料、および動作周波数の変化に対して異なる反応を示します。個々の要因を理解することで、ケーブル設計者は単に導体の断面積を増やすのではなく、的を絞った改善を行うことができます。これにより、コスト、重量、ケーブル直径が増加しますが、問題は部分的にしか解決されません。

導体（オーミック）損失

DC 抵抗損失は低周波数で支配的であり、導体の断面積が増加するにつれて減少します。より高い周波数では、表皮効果により導体のますます薄い表面層に電流が集中し、事実上導電断面積が減少し、DC 値を超えると抵抗が増加します。 100 MHz では、銅の表皮深さは約 6.6 μm です。これは、典型的な直径 0.5 mm の導体の場合、電流の 95% 以上が導体表面近くの薄い環状領域を流れることを意味します。これが、高周波通信ケーブルにとって導体の表面品質が重要である理由です。表皮深さのスケールでの表面粗さ (酸化、絞りダイマーク、表面汚染物質) により、DC 抵抗測定には存在しない追加の抵抗が生じます。高周波通信ワイヤのメーカーは、導体の表面品質を指定し、最終的なワイヤの表面粗さを最小限に抑える細粒線引きダイ シーケンスを使用します。

誘電損失

誘電損失は、交流電界がポリマー分子を周期的に分極および緩和するときに絶縁材料内で散逸されるエネルギーから発生します。これは絶縁材料の損失正接 (tan δ) によって特徴付けられ、周波数の平方根とともに増加する導体損失とは異なり、周波数とともに直線的に増加します。低周波数では、誘電損失はほとんどのケーブル絶縁体で無視できますが、数百 MHz を超える周波数では、誘電損失が主要な損失メカニズムになります。固体ポリエチレン (PE) は損失正接が非常に低い (~0.0002) ため、高周波通信ケーブルの絶縁材として最適です。気泡が固体ポリマーの一部を置き換える発泡 PE は、実効誘電率を約 2.3 から約 1.5 に低下させ、発泡体の割合に比例して損失正接をさらに低下させます。これが、高性能 RF 同軸ケーブルや高級 Cat6A ケーブルが発泡 PE 絶縁体を使用する理由です。損失正接が 0.05 ～ 0.10 の PVC は、まさにこの理由から高周波信号ケーブルには適していません。

放射線損失

放射損失は、ケーブルが意図しないアンテナとして機能し、信号エネルギーの一部が周囲の空間に放射されるときに発生します。バランスの取れたツイストペア ケーブルでは、放射損失はペアのバランスによって制御されます。バランスの取れたペアは、遠方界で相殺される等しい反対の磁界を生成し、放射がほぼゼロになります。ペアの形状の文脈で説明したように、絶縁体の偏心と導体の直径のばらつきは、ペアのバランスを悪化させ、その結果高周波での放射損失を増加させる主な製造要因です。同軸ケーブルでは、放射損失は、シールド被覆率と終端でのシールドとコネクタの結合の連続性によって制御されます。

通信ケーブルのシールド オプションと命名規則の仕組み

シールド通信ケーブルの命名規則は、ISO/IEC 11801 によって 2 つの部分からなるコードを使用して標準化されています。最初にケーブル全体のシールド タイプがリストされ、次にスラッシュが続き、その後に個別のペア シールド タイプがリストされ、次にツイスト ペアを表す「TP」が続きます。ただし、従来の命名規則やメーカー固有の用語は依然として広く流通しており、仕様や調達の際に混乱を引き起こしています。以下の内訳は、最も一般的に発生する構造をカバーしています。

• U/UTP (シールドなし/シールドなしツイストペア): 全体的なシールドや個々のペアのシールドはありません。標準の Cat5e および Cat6 非シールド構造。ノイズ除去はペアバランスとツイストジオメトリに完全に依存します。中程度の EMI を伴うほとんどのオフィスおよび軽工業環境に適しています。 UTPとも呼ばれます。
• F/UTP (フォイル全体/シールドなしペア): 全体的にアルミメッキされたポリエステル箔シールドがすべてのペアを囲み、終端用のドレインワイヤが付いています。個々のペアはシールドされていません。この構造は、効果的なコモンモード EMI 除去 (外部干渉からのケーブルの保護) を提供しますが、ケーブル内のペア間のエイリアン クロストークには対処しません。以前は FTP またはスクリーン UTP (ScTP) と呼ばれていました。 Cat6A F/UTP 設計では、ペア シールドではなくケーブル直径を通じて AXT 要件を満たすのが一般的です。
• S/FTP (ブレード全体/フォイル個々のペア): 全体的な編組シールド (銅または錫メッキ銅) と各ペアの個別のフォイル シールド。ツイストペアケーブルで利用可能な最も包括的なシールド構造。個々のペア フォイルはペア間のエイリアン クロストークを完全に排除し、全体的な編組は低インピーダンスのアース接続と個々のフォイルの機械的保護を提供します。 Cat7 および Cat8 仕様で必須です。終端は UTP よりもはるかに複雑です。各ペアのフォイルは個別に終端する必要があり、編組は両端で正しく結合されている必要があります。
• SF/FTP (ブレイドフォイル全体/フォイル個別ペア): 個々のペアのフォイルと外側の編組の間にフォイル層を追加し、全体的なシールドの 2 番目の層を提供します。非常に高いEMI環境や、非常に広い周波数範囲にわたってシールド効果を維持する必要がある特殊なセキュリティ用途に使用されます。

見落とされがちな実際の設置上の考慮事項: シールド付き通信ケーブルは、シールドの両端 (EMI 除去のため) または片端 (オーディオおよび低周波信号アプリケーションでのグランド ループ干渉を避けるため) が継続的に接地されている場合にのみ、定格シールド性能を発揮します。ドレイン ワイヤが接続されていない、またはシールド コネクタが不適切に結合されているシールド ケーブルは、多くの EMI シナリオにおいて同等のシールドなしケーブルよりも性能が悪くなります。これは、フローティング シールドが信号導体の近くに干渉エネルギーを集中させる寄生アンテナとして機能するためです。正しいシールド終端 (ピグテール ワイヤではなく、完全な 360° 接触によるコネクタ シェルへの低インピーダンス接続) は、シールド構造自体と同じくらい重要です。

屋外および直埋通信ケーブルの構造とその故障モード

屋外に設置された通信ケーブルや土壌に直接埋設された通信ケーブルは、屋内設置ではまったく見られない劣化メカニズムに直面しており、屋内用に設計されたケーブルは、これらの環境に設置すると急速に故障します。主な脅威は、湿気の侵入、紫外線、げっ歯類の攻撃、ケーブル層間の熱膨張差であり、それぞれに特別な構造上の対策が必要です。

直接埋設通信ケーブルの湿気管理は、フラッディングコンパウンド充填または乾燥した防水テープシステムの 2 つの戦略のいずれかによって対処されます。フラッディング複合ケーブルは、ケーブルコアのすべての隙間を石油ベースのゲルで満たしており、疎水性でケーブル長に沿った毛細管による水の移動を防ぎます。ゲルは非常に効果的ですが、結線時に重大な問題が発生します。溶剤を使用して各導体の端から化合物を除去する必要があり、完全に洗浄しないと絶縁表面にゲルが残留するとコネクタの性能が低下します。防水テープ システムは、水分と接触すると膨張してケーブル内部を密閉する高吸水性ポリマー テープを使用します。これらは終端処理がより簡単ですが、ジャケットの内面に接触したままのテープに依存します。設置中にテープが移動すると、防水範囲に隙間が生じる可能性があります。

屋外通信ケーブルの UV 劣化は主にジャケットの現象です。標準的な屋内ケーブル ジャケットには、UV 安定化されていない PVC または PE グレードが使用されており、屋外にさらされると 6 ～ 18 か月以内に表面のチョーキングや微小亀裂が生じ始めます。屋外定格通信ケーブルは、UV 吸収剤とヒンダードアミン光安定剤 (HALS) を添加したジャケット化合物を使用しており、UV 光子エネルギーがポリマー鎖の結合を破壊する前に遮断します。黒色顔料のポリエチレン ジャケットは、カーボン ブラック含有量 (通常 2 ～ 3 重量%) によって UV 安定性を実現します。これは、関連するスペクトル全体にわたって UV を吸収し、可視スペクトルの色の要件にさらされないケーブルにとって最もコスト効率の高い UV 安定化アプローチです。

齧歯動物の攻撃は、農業、森林、亜熱帯環境における通信ケーブル障害の重大な原因です。げっ歯類は、巣の材料として、また切歯の長さを維持するために、ケーブルのジャケットや鎧を噛みます。通常、損傷は均一に分布するのではなく、特定の攻撃ポイントに集中するため、ケーブルが物理的に掘削されるまでケーブル抵抗の測定では見えなくなります。げっ歯類対策のオプションには次のものが含まれます。

• アウタージャケットの下にあるスチールテープの装甲は、かじられに対する機械的耐性を提供しますが、重量が増加するため、酸性土壌では腐食から保護する必要があります。
• 波形スチールテープ (CST) 装甲は、スチールの機械的保護と平らなテープ装甲よりも優れた柔軟性を兼ね備えており、曲がり角の周囲に簡単に取り付けることができます。
• 十分な肉厚 (通常 ≥2.5 mm) の高密度ポリエチレン (HDPE) ジャケット。硬度と引張強度が高いため、標準の PVC またはソフト PE コンパウンドよりも耐食性に優れています。
• カプサイシンまたはその他の味覚抑制化学物質を組み込んだ忌避剤複合ジャケット - これらは特定の市場で使用され、存在するげっ歯類の種に応じて効果が異なります。

ケーブル層間の熱膨張差は、幅広い温度サイクルにさらされる屋外ケーブルの長期的な故障メカニズムです。銅導体、PE 絶縁体、鋼鉄外装、PVC ジャケットはすべて異なる熱膨張係数を持っています。直射日光にさらされると一般的に、毎日 40°C 以上の温度変動が発生するケーブルでは、長年の使用に伴う各層の累積的なラチェットにより、ジャケットが縦方向に裂けたり、外装に疲労亀裂が発生したりすることがあります。この故障モードは、熱膨張が機械的に制限されている導管への入口やケーブル クランプの位置などの固定点で最も一般的です。高温サイクル環境用の屋外通信ケーブルは、亀裂を生じさせることなく膨張差に対応できるように、破断点伸び率が高い (通常 >250%) ジャケット材料を使用する必要があります。

通信ケーブルの特性インピーダンス: それを決定するものと、不整合が問題を引き起こす理由

特性インピーダンスは、通信ケーブルを含むあらゆる伝送線路の基本的な特性であり、線路に沿って伝播する波の電圧と電流の比を表します。ツイスト ペア データ ケーブルの場合、目標特性インピーダンスは 100 Ω (構造化ケーブルの場合は TIA-568 ごとに ±15 Ω) です。 RF およびビデオ アプリケーションで使用される同軸ケーブルの場合、50 Ω と 75 Ω が主要な規格です。特性インピーダンスはケーブル断面の形状と材質によって決まり、おおよそ次のように計算されます。

Z₀ = (1/π) × √(μ/ε) × ln(D/d) ここで、D は絶縁体の外径、d は導体の直径、ε は絶縁体の誘電率です。実際には、導体の直径、絶縁壁の厚さ (D/d を決定する)、および絶縁の誘電率という 3 つの製造パラメータが、達成されるインピーダンスを決定します。ケーブルの長さに沿ってこれらのいずれかが変化すると、インピーダンスの変化が生じ、その結果、各インピーダンスの不連続点で信号反射が発生します。

インピーダンスの不連続性の結果は、信号周波数と不整合の大きさによって異なります。データ リンクの受信端では、ケーブル インピーダンスの不連続性からの信号反射が、送信された信号の遅延コピーとして受信機に到着します。遅延がシンボル期間のかなりの部分である場合 (つまり、次のシンボルの受信中に反射が到着する場合)、受信機のイコライザーで補償する必要があるシンボル間干渉 (ISI) が発生します。最新のギガビットおよび 10 ギガビット イーサネット トランシーバには、中程度の ISI を補償できる適応イコライゼーションが含まれていますが、ケーブルに起因する ISI によって消費されるイコライゼーション ヘッドルームにより、システムのノイズ マージンが減少し、達成可能な最大リンク長が減少します。

製造管理の観点から、一貫した特性インピーダンスを達成するには以下が必要です。

• 厳しい導体直径公差 — 導体直径の±1%の変動は、ln(D/d)の約±0.5%の変動を引き起こし、インピーダンス変動に直接変換されます。 100 Ω のターゲットの場合、1% の直径の変動だけで、±0.5 Ω のインピーダンス変動が生じます。
• 偏心率が低い一貫した絶縁壁の厚さ — 一方の側がもう一方の側よりも 10% 厚い偏心絶縁壁は、ペアがねじれによって回転するときに局所的なインピーダンス変化を生成し、ツイスト撚り周波数で周期的なインピーダンス変化を生成し、これがリターン ロス スペクトルに離散ピーク (構造的リターン ロス) として現れます。
• 安定した絶縁化合物の誘電率 - 吸湿性の絶縁材料に吸収される湿気により、誘電率が増加し、インピーダンスが低下します。発泡 PE 絶縁体は、誘電率と損失正接が低いという点で有利ですが、発泡体空隙率が 5% 変化すると実効誘電率が約 0.05 変化し、一般的な同軸形状の場合、特性インピーダンスが約 1.5 Ω 変化するため、正確な発泡体パーセント制御が必要です。
• 生産ラインでのタイムドメイン反射率測定 (TDR) を使用した連続インピーダンス監視 — TDR は、ケーブル端に注入された高速電圧ステップからの反射信号を測定し、インピーダンスを距離の関数として表示するため、完成したリールではなく製造中にインピーダンス異常をインラインで検出できます。

構造化ケーブル規格が建築設備における通信線の選択をどのように管理するか

通信インフラストラクチャの構築は、ケーブルのパフォーマンス パラメータだけでなく、システム アーキテクチャ全体、つまりチャネル長の制限、接続ポイントの割り当て、ケーブル、コネクタ、パッチ コードを含む設置されたリンク全体に適用されるパフォーマンス バジェットなどを定義する、構造化されたケーブル規格によって管理されます。これらのシステム レベルの制約を理解することは、通信ワイヤを正しく指定するために不可欠です。システム アーキテクチャを考慮しないと、ケーブル自体の性能仕様を満たしていても、設置されたチャネルに障害が発生する可能性があるためです。

主要な規格は、TIA-568 (北米市場) と ISO/IEC 11801 (国際市場) です。どちらもパーマネント リンク モデル (パッチ コードを除く通信室のパッチ パネルから作業エリアのコンセントまでのケーブル) と、パーマネント リンクと両端に最大 10 メートルのパッチ コードを含むチャネル モデルを定義します。どちらの規格でも、永久リンクの最大長は水平ケーブル配線で 90 メートルで、100 メートルのチャネルのうち残りの 10 メートルはパッチ コードに割り当てられます。この 90 メートルの制限は任意のものではありません。最悪の場合のケーブルとコネクタのパフォーマンス パラメータを組み合わせた場合に、指定された伝送アプリケーションでチャネル挿入損失バジェット (コネクタ損失を含む) を超えないように計算されます。

よくあるフィールド仕様エラーは、100 メートルのチャネル制限をケーブル長の制限として扱い、100 メートルの水平ケーブルを配線して、パッチ コード用のヘッドルームを残さないことです。 2 番目によくあるエラーは、ケーブルとコネクタのカテゴリを混合することです。Cat6 ケーブルと Cat5e 定格のパッチ パネルまたはキーストーン ジャックを使用します。チャネルのパフォーマンスは、パス内の最も弱いリンクによって決まります。 Cat5e 定格のコネクタで終端された Cat6 ケーブルは、Cat5e チャネルを生成します。これは、コネクタの NEXT とリターンロスのパフォーマンスが全体のチャネル パラメータを Cat6 のしきい値以下に低下させるためです。ケーブル、パッチ パネル、キーストーン、パッチ コードなど、チャネル全体にわたってカテゴリに一致するコンポーネントを使用することは、推奨事項ではなく基本的な要件です。

商業用建築基準ではなく IEC 11801-3 (工業用施設) によって管理される産業用通信設備の場合、追加の環境分類 (EA、EB、EC、ED) により、ケーブル システムが耐えなければならない機械的、気候的、および電磁的ストレスが定義されます。たとえば、クラス ED は、直接埋設および屋外露出設置をカバーしており、ベースラインの電気的性能パラメータを超える追加のケーブル構造 (フラッディングコンパウンド、UV 安定化ジャケット、外装) を必要とします。環境クラスに対処せずに、電気カテゴリ (Cat6、Cat6A) のみに基づいて産業設備用のワイヤを指定すると、最初はデータ スループット要件を満たしていても、環境悪化により早期に障害が発生するシステムが生成されます。
