I. 定義とコア特性

ワイヤリング ハーネス (ケーブル アセンブリとも呼ばれます) は、特定の電気回路および機械的配線レイアウトに従って複数のワイヤ、コネクタ、端子を組み立てることによって形成される統合接続製品です。サーボドライブシステム、産業用ロボット、CNC装置、各種自動化機器などに幅広く使用されているワイヤーハーネスは、単なるバラ線の束ではなく、導電性、信号伝達精度、機械的耐久性、環境適応性を兼ね備えた重要な接続部品です。その品質は、機器の動作の安定性、安全性、耐用年数に直接影響します。

主な特徴は次のとおりです。
高精度の信号と電力伝送の組み合わせ: ワイヤリング ハーネスは通常、電力線 (U/V/W 相ワイヤと PE 接地)、エンコーダ信号線、ブレーキ制御線、および通信バス ラインを 1 つのアセンブリ内に統合しており、大電流の電力供給と干渉に敏感な信号伝送を同時に処理する必要があります。
誤嵌合防止設計の標準化されたインターフェイス: 通常、両端は標準の航空コネクタまたはキー付きピン配置の専用産業用コネクタを使用し、誤挿入を防止しながらドライブ、モーター、エンコーダとの正確な嵌合を保証します。
高い柔軟性と耐屈曲性: ドラッグ チェーンやロボット アームの用途では特に厳しい屈曲寿命要件があり、機器の動作中に繰り返される引きずり、曲げ、振動に耐える必要があります。
優れた環境適応性：産業環境で見られる油、塵、湿気、温度変化に耐える必要があり、シースの材質は耐油性、耐摩耗性、難燃性を備えています。

II.主な種類と適用シーン

機能による分類:

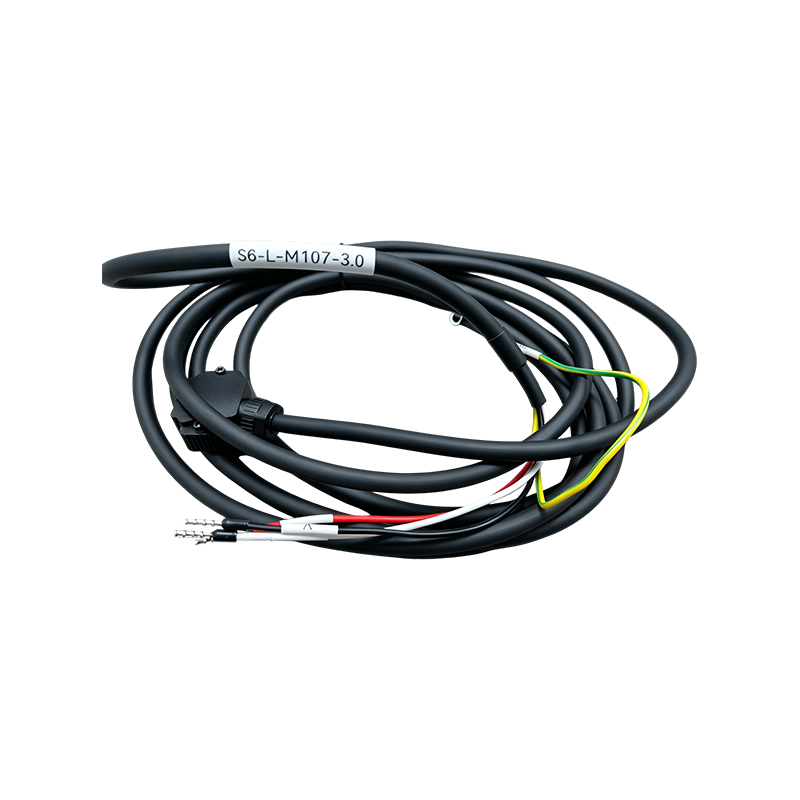

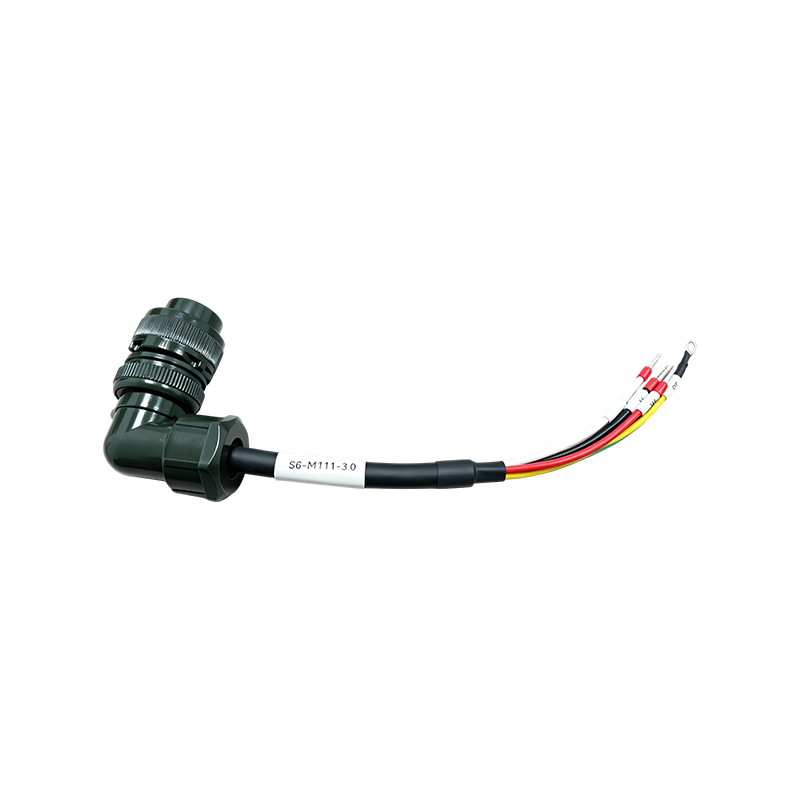

電源ケーブル: モーターとドライブ間の三相電力伝送と接地を担当し、サーボ システムの中核となるエネルギー供給チャネルとして機能します。

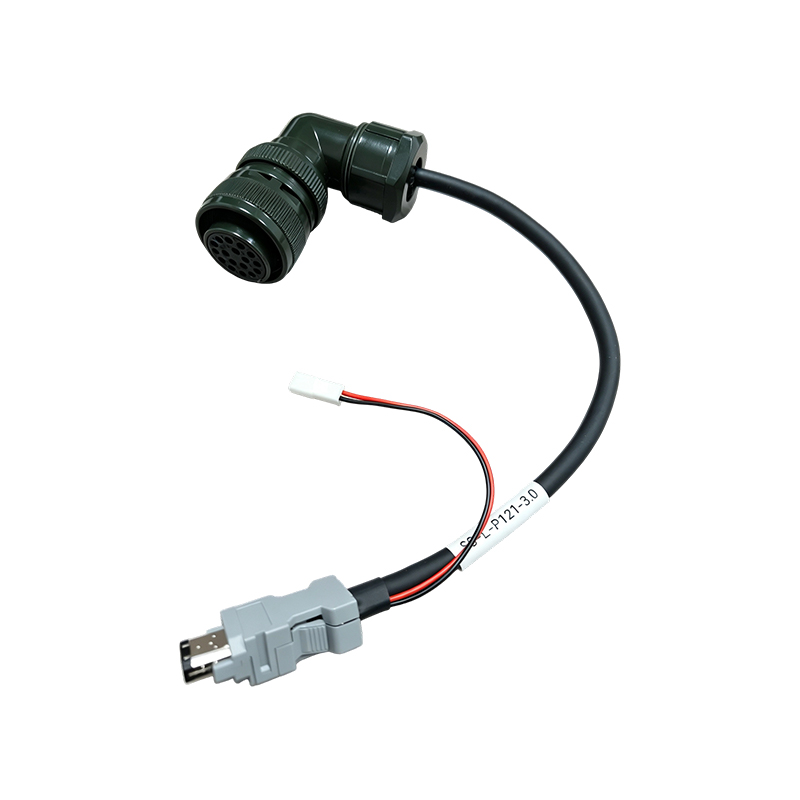

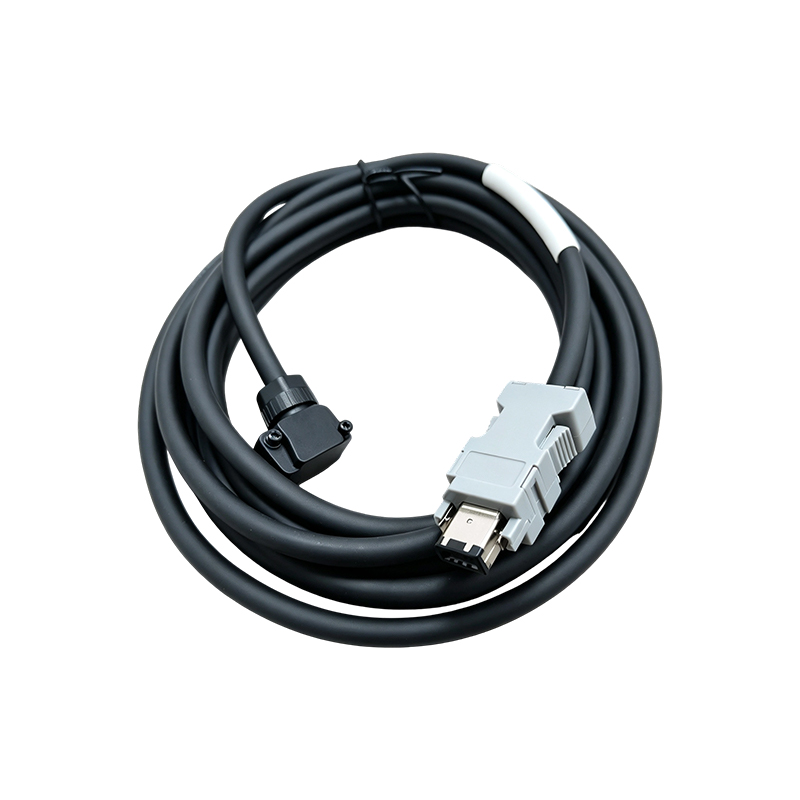

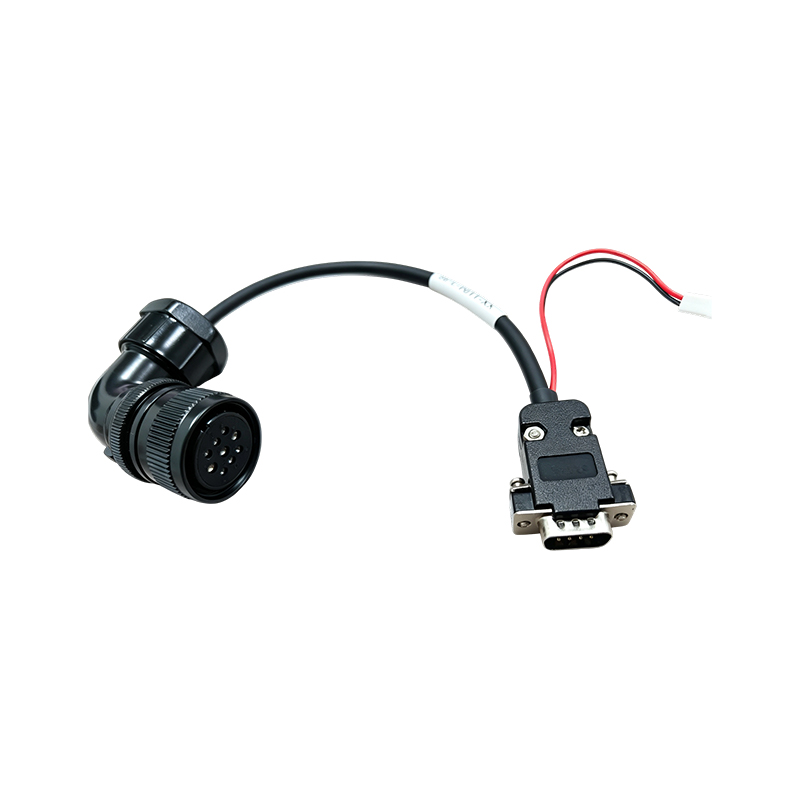

エンコーダ ケーブル: モータ エンコーダとドライブの間で位置および速度のフィードバック信号を送信するため、電磁干渉を抑制し信号精度を維持するために効果的なシールドが必要です。

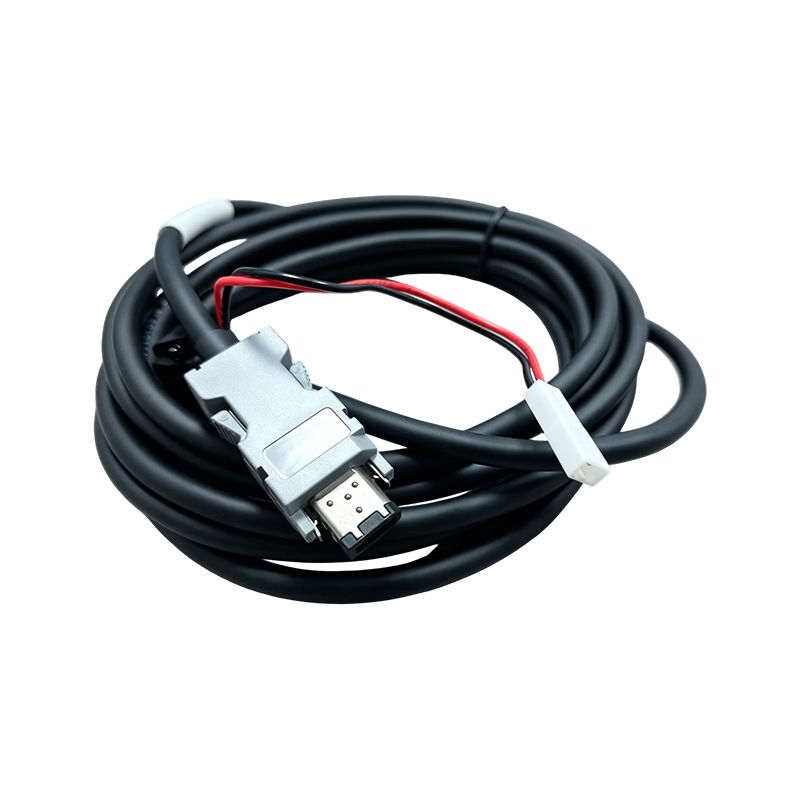

SV660 ブレーキ電源ライン付きエンコーダケーブル: エンコーダ信号伝送と電磁ブレーキ電源を統合した複合ケーブルで、特定のサーボドライブモデルの統合配線要件に合わせて設計されています。

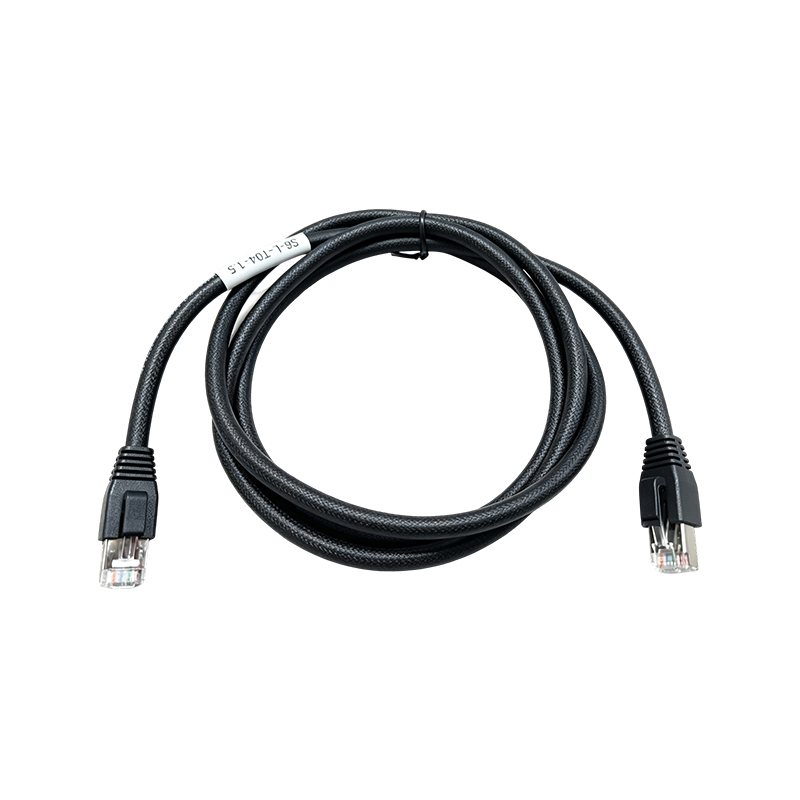

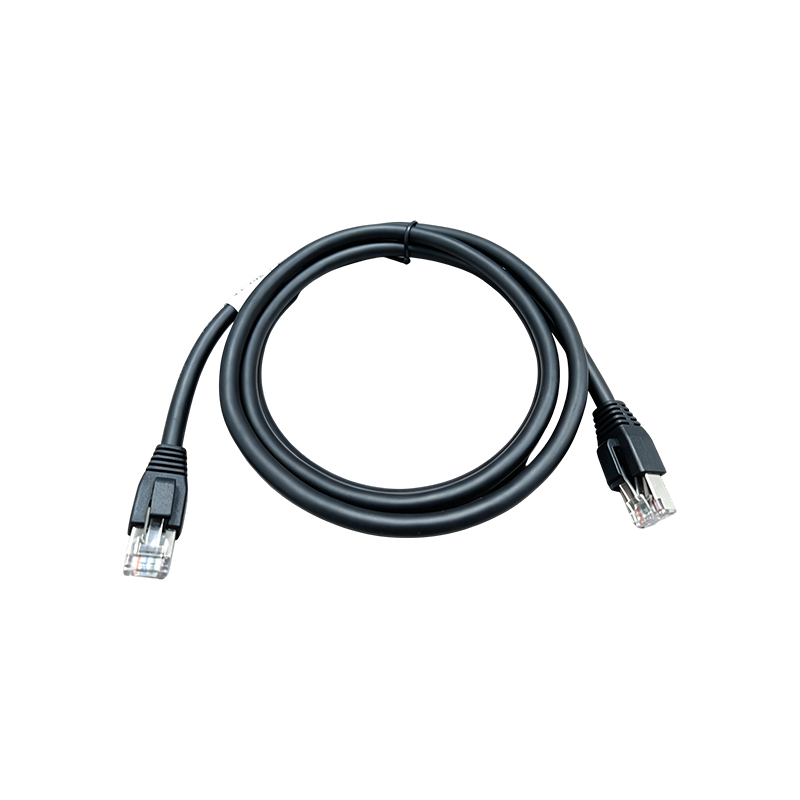

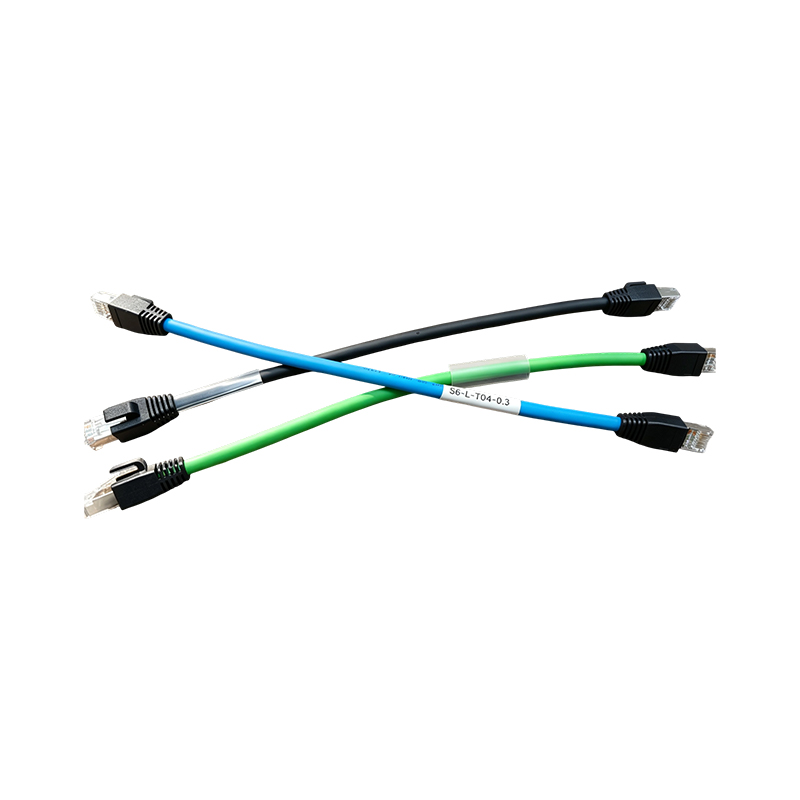

バス ケーブル (ネットワーク ケーブル): ドライブ、コントローラー、ホスト コンピューター間の産業用通信ネットワークに使用され、高速伝送と耐干渉要件を満たします。

アプリケーションシナリオはCNC工作機械、産業用ロボット、自動生産ライン、包装機械、繊維および印刷機器、電子製造システムに及び、ワイヤーハーネスは最新の自動化制御システムにおいて不可欠な接続リンクとなっています。

Ⅲ．主要な製造プロセス管理

導体の設計と製造: 電力ケーブルは、電流容量と柔軟性を確保するためにマルチストランドのフレキシブル銅導体を使用し、信号ケーブルとエンコーダケーブルは、クロストークと電磁干渉を低減するためにツイストペア構造と組み合わせた細いストランドのマルチコア導体を使用します。
シールドおよび絶縁システム：信号ケーブルは一般に、高周波電磁干渉を効果的に抑制し、弱いフィードバック信号を歪みから保護するために、銅箔と編組メッシュを組み合わせた複合シールド構造を採用しています。電源ケーブルの絶縁は、対応する耐電圧要件を満たすように設計されています。
シースと強化層: 外側のシースには耐油性、耐摩耗性、耐候性の複合材料 (PVC や PUR など) が使用されており、一部のドラッグ チェーン固有のモデルには内部繊維強化層が組み込まれており、引張強度と曲げ耐性が強化されています。
コネクタの組み立てと端子の圧着: プラグ、ソケット、端子は、安定した接触抵抗と準拠した防水/防塵シール定格を確保するために、精密な圧着と射出成形による固定プロセスを使用して組み立てられています。
完全なテスト：すべてのワイヤーハーネスは出荷前に導通テスト、絶縁抵抗テスト、高電圧テスト、信号機能テストを受け、製品の合格率と動作の信頼性を保証します。

IV.主な利点

安全で信頼性の高い：多層構造設計により、電気的安全性と機械的保護のバランスが取れ、難燃性素材と精密シールドと組み合わせることで、短絡、干渉、信号損失のリスクを効果的に軽減します。
効率的な接続: 誤嵌合防止設計を備えた標準化されたインターフェイスにより、現場での設置と試運転時間が大幅に短縮され、真のプラグアンドプレイ操作が可能になります。
柔軟なカスタマイズ: ケーブル長、コネクタ モデル、端子タイプはすべて、顧客の機器インターフェイス要件に応じてカスタマイズでき、さまざまなブランドのオートメーション システムと幅広く互換性があります。
規格準拠: 製品は国家規格および業界規制に厳密に従っており、3C や CE などの権威ある認証を取得しているため、国内市場と国際市場の両方で準拠した使用が保証されます。

概要

ワイヤリング ハーネスはオートメーション制御システムの「神経と血流」として機能し、電力と信号の両方のフィードバックを提供します。その技術レベルは、機器の動作の精度、効率、安全性に直接影響します。産業オートメーションとスマートマニュファクチャリングが進歩し続けるにつれて、柔軟性が高く、適切にシールドされ、統合されたワイヤーハーネス製品が、サーボドライブシステムをサポートするケーブルアセンブリの開発の方向性になりました。
