S6-L-P121-3.0 サーボエンコーダケーブル

高精度信号伝送設計：内部信号コアは金属編組シールド層と組み合わせたツイストペア構造を使用し、コモンモード干渉と電磁結合ノイズを効果的に抑制します。これにより、低周波から高周波まで包括的な電磁両立性 (EMC) 保護が提供され、エンコーダの位置と速度のフィードバック信号が、長距離の伝送でも歪みや劣化が起こらないことが保証されます。

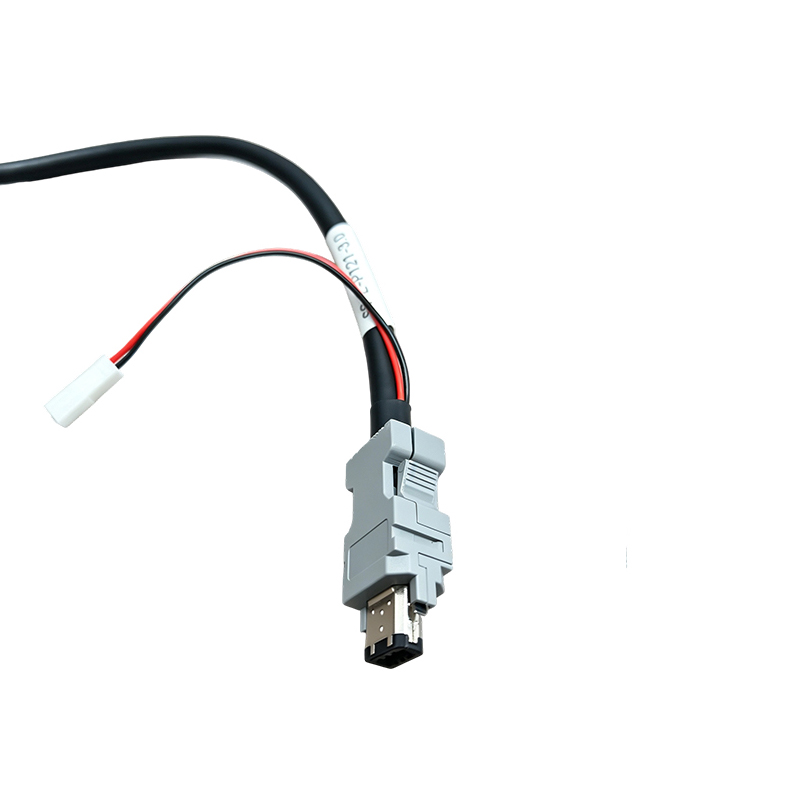

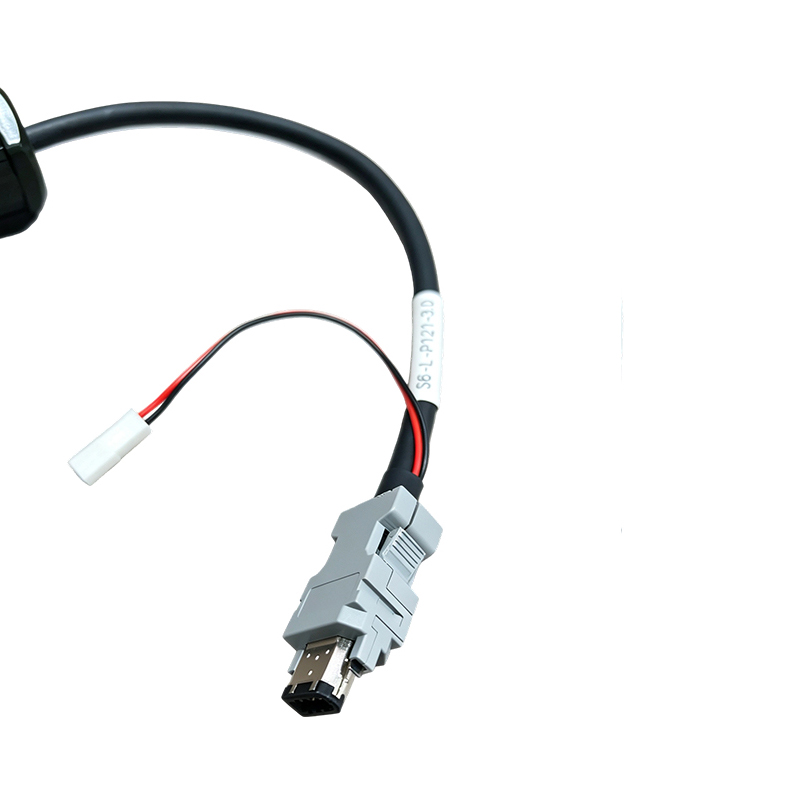

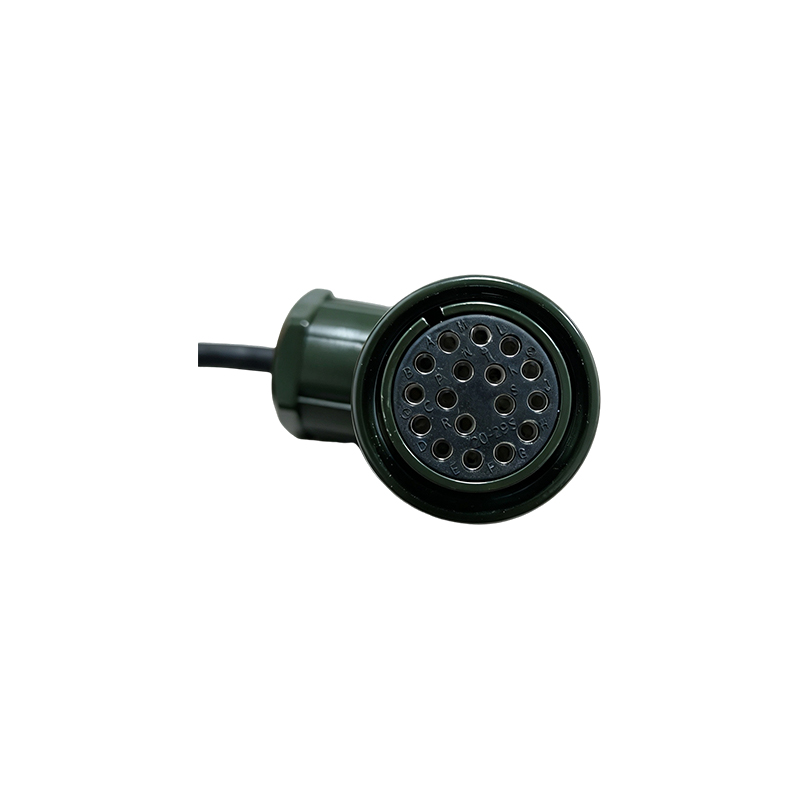

堅牢で信頼性の高い接続構造: 一方の端には、誤挿入を防ぐため、17 個のアルファベット順のピン位置を備えた標準 20-29S シェルを使用したオリーブグリーンの直角円形航空コネクタが取り付けられています。ダイカストメタルのコネクタ本体は、防水性と防塵性を備えたロッキングカップリングナットとケーブルクランプと組み合わされて、産業環境における振動や引っ張り応力に効果的に耐えます。反対側の端には、主流のサーボ ドライブ エンコーダ インターフェイスと互換性のある、便利な挿入と信頼性の高いロックを実現する灰色のラッチ スタイルのコネクタが付いています。

統合された多機能補助インターフェイス: ケーブル上に白色の 2 ピン端子が確保されており、追加配線なしでブレーキやファン供給回路などの補助電力線を独立して配線できるため、複数の電力要件を持つ機器の全体的な配線効率が向上します。

耐候性および耐摩耗性のシース素材: 外側のシースは、柔軟性と難燃性に優れた耐油性、耐摩耗性の PVC 複合素材で作られており、作業場や生産ラインなどの複雑な産業環境での持続的な曲げや引きずりに適しています。

フルプロセス品質テスト：すべてのケーブルは出荷前に導通テスト、絶縁抵抗テスト、信号機能テストを受け、中国の3C認証およびEU CE認証基準への準拠を保証し、顧客に安全で信頼性の高い信号伝送を提供します。

製品のセールスポイント

サーボシステム用専用エンコーダケーブル: サーボモータエンコーダとドライブ間の信号接続要件に合わせてカスタム開発され、CNC工作機械、産業用ロボット、自動生産ライン、その他の高精度制御シナリオに適しています。

強力な耐干渉性能: ツイストペアシールド構造は電磁干渉を根本的に抑制し、複雑な電磁環境、特にインバータやサーボドライブが高密度に配置された制御盤内でエンコーダフィードバック信号を確実に伝送するための理想的なソリューションです。

二次加工は不要: 端子とコネクタのアセンブリは出荷前に完成しているため、ユーザーは専門家による電気的な再加工を行わずに、受け取った時点で機器に直接接続できるため、設置の障壁と人件費が削減されます。

柔軟なカスタマイズサービス: ケーブル長、コネクタモデル、端子タイプはすべて、お客様の装置インターフェース仕様に応じてカスタマイズでき、さまざまなブランドのサーボドライブシステムに完全に対応します。

適用範囲：CNC工作機械エンコーダのフィードバック配線、産業用ロボットの関節位置検出、自動生産ラインのサーボシステム信号伝送、包装機械の精密位置決め制御、電子製造装置の信号接続。

特記事項: シールド設計により、エンコーダ信号伝送の安定性が保証されます。キー付きコネクタ構造により正確な取り付けが保証されます。シースの耐油性と耐摩耗性は工業現場の条件に適しています。製品は中国の 3C および EU CE 認証に合格しています。サーボシステムの信号配線の信頼できる選択肢です。
