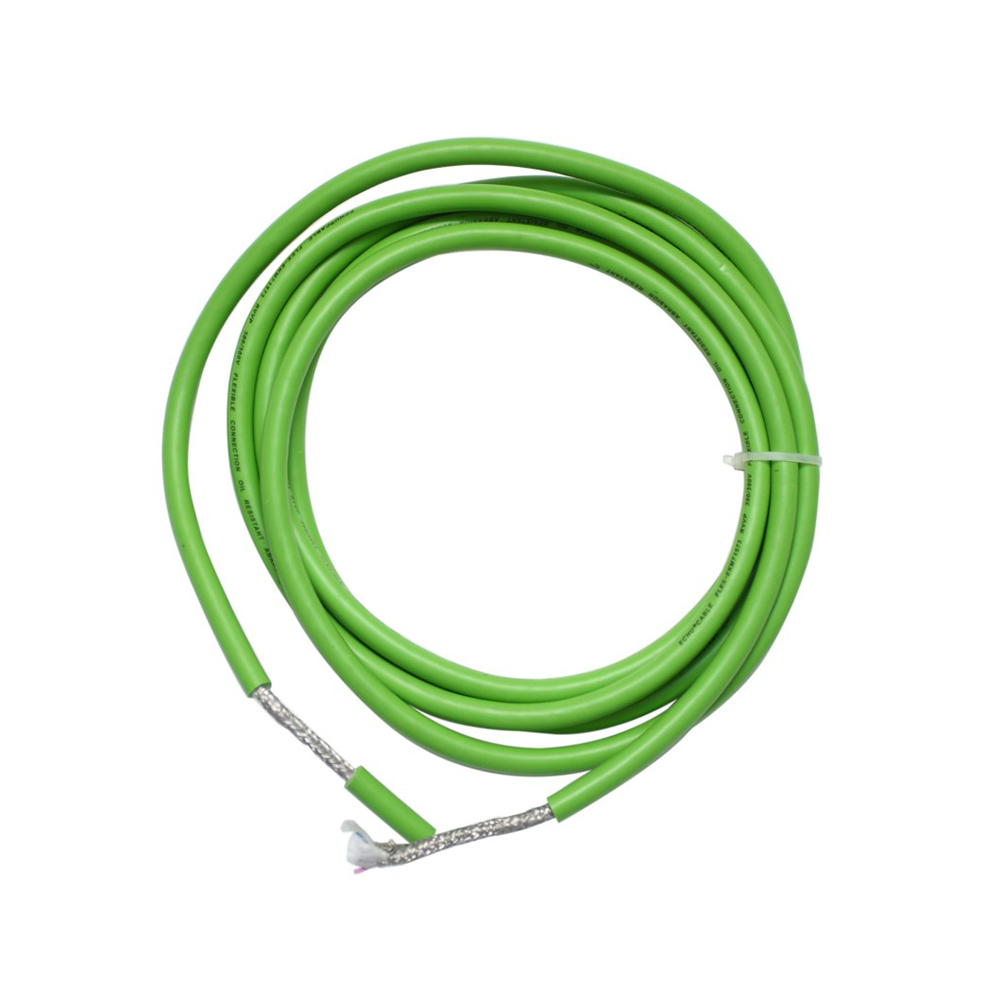

JQR-246P PVCロボットケーブル、全面銅シールド

シグナルインテグリティの保証:
多層シールド設計は、電力線と敏感な制御/信号線の間のクロストークを効果的に分離し、サーボドライブからの高周波ノイズがエンコーダのフィードバックやバス通信に影響を与えるのを防ぎ、エラー率を低減します。
経済的な動的耐久性:
優れたシールドを提供しながら、PVC ロボット ケーブルの高い費用対効果と数百万回の曲げサイクルを維持し、ほとんどの産業オートメーション シナリオの強度要件を満たします。
基本的な環境保護:
PVC シースは、油、グリース、冷却剤、湿気に対する基本的な保護を提供し、一般的な産業環境のニーズを満たします。
適用範囲: 特定の電磁干渉が存在し、ケーブルが中高周波の往復運動に耐える必要がある一般産業オートメーション機器において、混合電力と高感度信号の信頼性の高い伝送に使用されます。
JQR-246P PVCロボットケーブルの利点
完全銅編組シールド層: カバー率 85% 以上の高密度錫メッキ銅線編組シールドを使用し、電磁干渉を効果的に抑制し、ロボット制御信号の安定した伝送を保証します。
柔軟性の高いダイナミック設計: 細かく撚られた無酸素銅導体と PVC エラストマー シースを組み合わせることで、外径の 5 倍の最小曲げ半径を実現し、ロボット ジョイントの高周波動作シナリオに適しています。
ねじれと摩耗に強い構造: 最適化されたケーブルコアの撚りピッチと引き裂き耐性のある被覆の配合により、ロボットケーブルキャリアシステムでの繰り返しのねじれや摩擦に耐えます。
耐油性と環境適応性: PVC シースは油、弱酸、アルカリに耐性があるため、自動車製造や電子組立などの複雑な産業環境に適しています。
安全で信頼性の高い認証: UL/CE 認証を取得しており、IEC 60332 規格に準拠した難燃性を備えており、自動化機器の安全要件を満たしています。

製品のセールスポイント
産業用ロボット専用ケーブル：6軸ロボットやスカラロボットなどの自動化機器における電力、信号、制御の統合伝送ソリューションを提供します。
耐干渉信号保証: 全面銅シールド設計により、強力な電磁環境下でもサーボ モーター エンコーダ信号とバス通信の安定した歪みのない伝送が保証されます。
ロングサイクル動的寿命: 1,000 万回のケーブル キャリア曲げテストに合格し、自動車の溶接やマテリアル ハンドリングなどの高強度の連続操作シナリオに適しています。
経済的なロボット ケーブル: 動的パフォーマンス要件を満たしながらコストを最適化し、中小規模の自動化プロジェクトに費用対効果の高い選択肢を提供します。
迅速な交換互換性: 標準化された外径とインターフェイス設計により、主流のロボット ブランドのケーブル チャネルとコネクタと互換性があり、メンテナンスのダウンタイムが削減されます。

導体：無酸素銅細線（クラス5または6）を特別に撚り合わせたもの。断面積範囲: 0.25 mm² ～ 16 mm² (共通)。
絶縁体: 特殊な柔軟な PVC またはエラストマー、色分けされています。
コア構造: 以下を含むマルチコア統合 (例: 4、8、12、19 コアなど):
• 電力線
• 制御/信号線 (通常は内部クロストークを低減するためのツイストペア)
• バス/フィードバック ライン (エンコーダ ペアなど)
インナーシース/フィリング: 柔軟な PVC またはフィラーコットン、コアを固定し、内部摩擦を軽減します。
シールド構造 (コア機能): 完全銅シールド:
1. ペアシールド: 重要な信号ペア (エンコーダ、通信バスなど) は、独立したアルミ箔シールドを使用する場合があります。
2. 全体的なシールド: 高密度錫メッキ銅編組メッシュ、カバレッジ ≥80%、包括的な電磁シールドと信頼性の高い接地を提供します。
アウターシース：変性ポリ塩化ビニル、柔軟性、耐摩耗性、耐油性（IEC 60811-2-1）、耐紫外線性に優れています。通常はグレーまたは黒です。
定格電圧: 300/500V または 0.6/1kV。
試験電圧：1500V～3000V（50Hz、1分間）。
長期動作温度: モバイル: -5°C ～ 70°C。固定: -15°C ～ 70°C。
最小曲げ半径: 移動設置 (ケーブルキャリア内): 7.5 × D ～ 10 × D (D: ケーブル外径)。
曲げ寿命: ケーブルキャリア内での往復運動が 200 万回から 500 万回を超えます。
ねじり性能：±180°/メートルの連続ねじりに耐えます。
難燃性評価: IEC 60332-1-2 に準拠。
