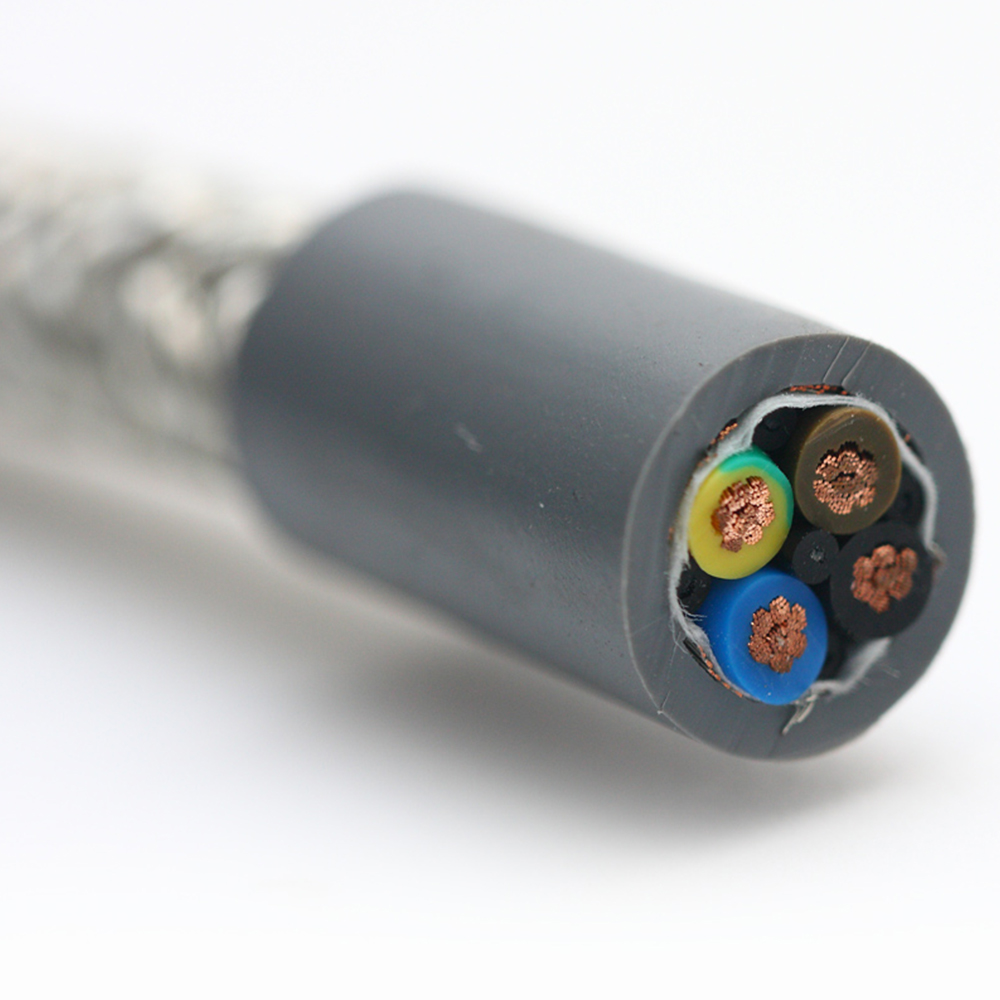

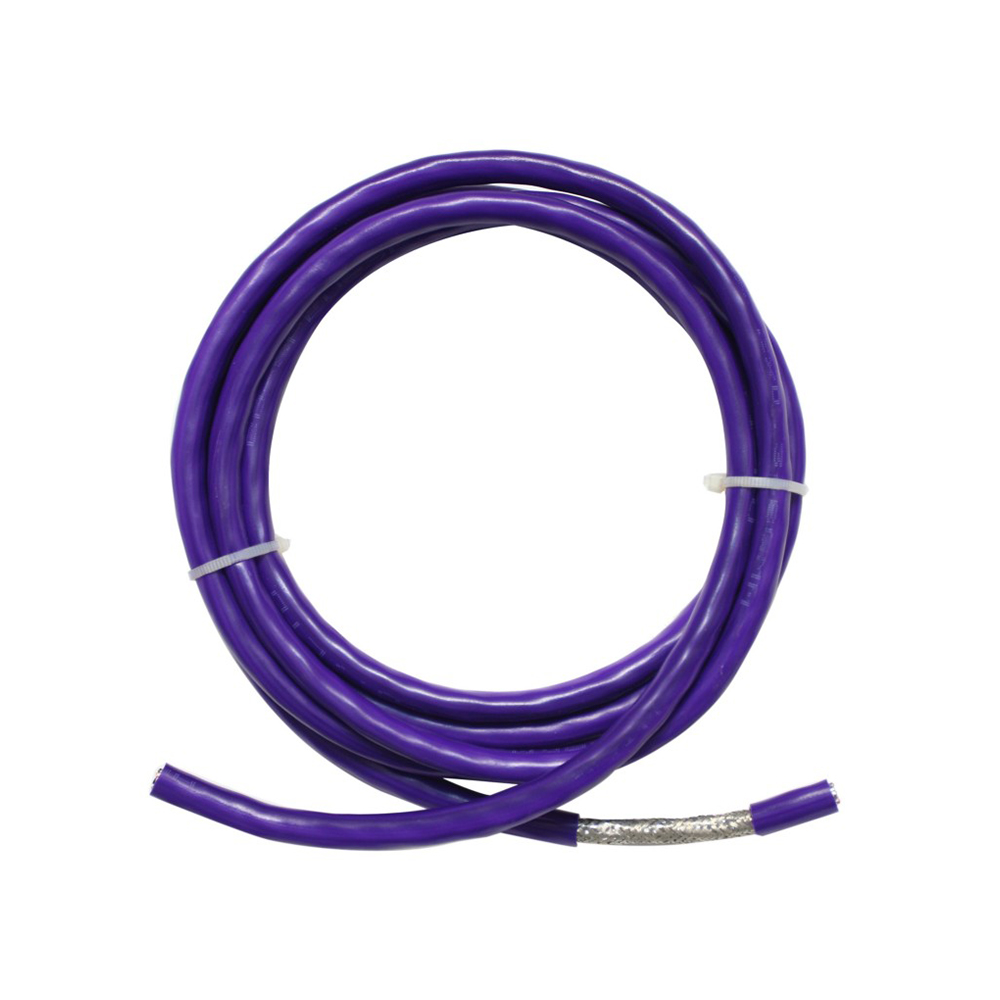

JQR-256P PURロボットケーブル、全面銅シールド

JQR-256P PURロボットケーブルのメリット
完全銅シールド高性能: 100% 錫メッキ銅編組シールドが最適な電磁両立性を提供します。
極端な環境に耐える PUR シース: 耐油性、耐加水分解性、耐摩耗性、耐弱酸/耐アルカリ性
超柔軟な動的寿命: 最適化されたねじり構造と外装材により、2,000 万回の曲げサイクルに合格
広い温度範囲の適応性: -40°C ～ 105°C の動作範囲で、ほとんどの産業シナリオをカバーします。
設置とメンテナンスの利点: 設置が簡単な柔軟な設計、便利で信頼性の高い接地を実現する完全銅シールド層

JQR-256P PURロボットケーブルのセールスポイント
高干渉環境用の専用ケーブル: 溶接ロボットやレーザー切断機などの強力な電磁干渉シナリオ向けに設計されています。
信号干渉ゼロを実現する完全銅シールド: 100% 銅シールドにより、強い干渉下でもサーボ エンコーダ信号が歪みなく維持されます。
過酷な作業条件に対する耐久性保証：TÜV 2,000万サイクル認証に合格、通常のロボットケーブルの3倍以上の寿命
ワンストップの高信頼性ソリューション: 電源、制御、フィードバック信号の伝送を統合し、配線の複雑さを軽減します。
プラグアンドプレイ工業規格: 主流のロボット ブランドのオリジナル ケーブル キャリアおよびコネクタ システムと互換性があります。

JQR-256P PURロボットケーブル適用範囲
溶接ロボット システム: アーク溶接およびスポット溶接のロボット本体およびポジショナ用の動的電力および信号伝送
レーザー加工装置: レーザー切断機およびレーザー溶接機のモーションユニットの高干渉環境での配線
自動車製造生産ライン：ボディ溶接・塗装ラインにおけるロボット用の高密度シールド配線
半導体装置: ウェーハハンドリングロボットやパッケージング装置向けの高精度信号の干渉防止伝送
ヘビーデューティ産業用ロボット: 鋳造および鍛造生産ラインにおけるヘビーデューティロボット用の電力およびフィードバックライン

導体：極細無酸素銅線（クラス6以上）、特殊撚り加工により屈曲寿命を最大化。一般的な断面積範囲: 0.25 mm² ～ 16 mm²。
絶縁体: 特殊な熱可塑性エラストマーまたは架橋ポリオレフィン、色分けされ、柔軟性が高く、耐老化性があります。
コア構造: 以下を含むマルチコア統合 (例: 4、8、12、19 コアなど):
・電力線（太い）
• 制御/信号線 (クロストークを低減するためのツイストペアまたはスターカッド)
• バス/フィードバック ライン (エンコーダ ワイヤ ペアなど)
インナーシース/充填: 低摩擦、高強度の TPE/PUR インナーシースにより、コアの位置を固定し、内部摩擦とねじり応力を軽減します。
シールド構造 (コア機能): 完全銅シールド:
1. ペア/グループ シールド: 重要な信号ペア (エンコーダー、バスなど) は、ペア間のクロストークを防ぐためにアルミ箔で個別にシールドされています。
2. 全体的なシールド: 高密度錫メッキ銅編組メッシュ、カバレッジ ≥85%、包括的な電磁シールドと信頼性の高いアース連続性を提供します。これは、「P」接尾辞の中心的な表現です。
アウターシース: 耐摩耗性ポリウレタン。優れた耐引裂性、耐油性 (IEC 60811-2-1 など)、耐加水分解性、耐化学腐食性、耐紫外線性に優れています。
定格電圧:300/500Vまたは0.6/1kV。
試験電圧：1500V～3500V（50Hz、1分間）。
長期動作温度:モバイル: -5°C ～ 90°C。固定: -30°C ～ 90°C。
最小曲げ半径: 移動設置 (ケーブルキャリア内): 7.5 × D ～ 10 × D (D: ケーブル外径)。
曲げ寿命: ケーブルキャリア内で 500 万回以上の往復運動 (仕様はストローク、速度、曲げ半径によって異なります)。
ねじり性能：±180°～±720°/メートルの連続ねじりに耐えます。  難燃性評価:** IEC 60332-1-2 (または IEC 60332-3 などのより高いレベル) に準拠。
