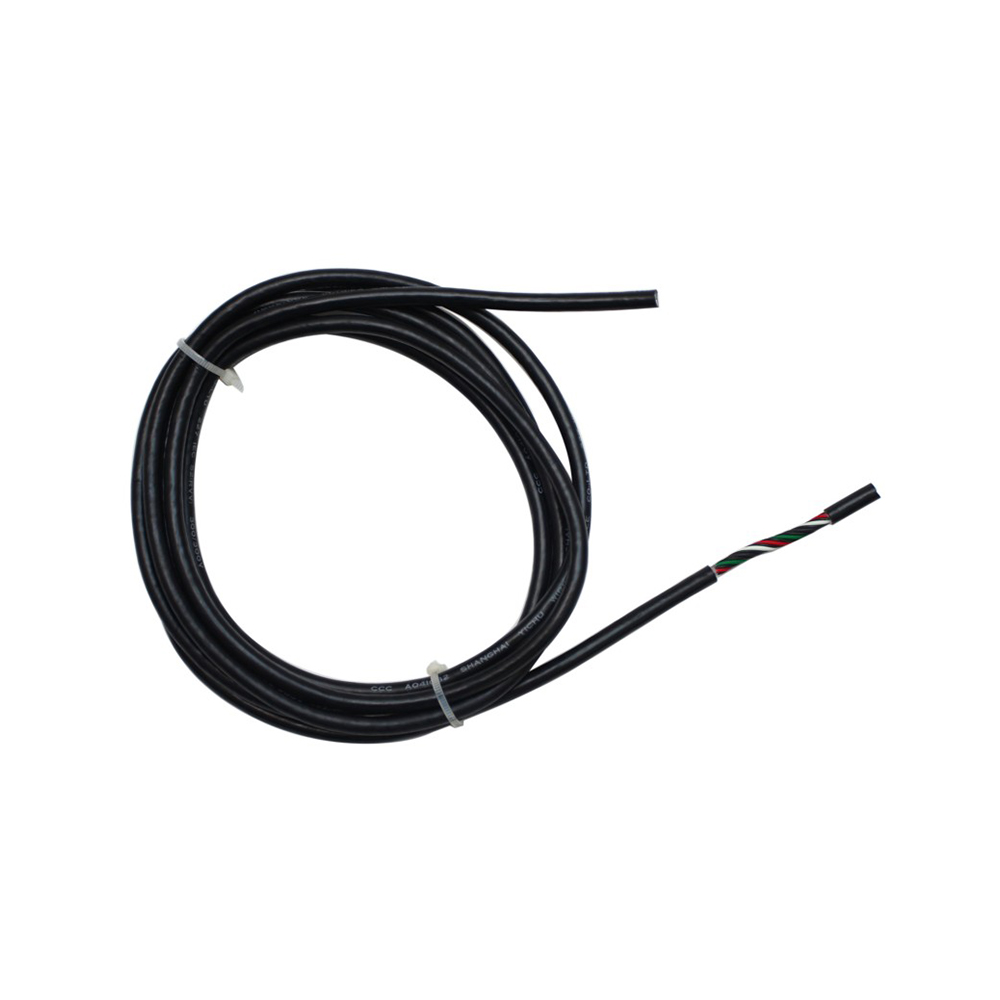

JQR-246 PVCロボットケーブル

JQR-246 PVCロボットケーブルのメリット
経済的で実用的な設計: 基本的で柔軟なパフォーマンスを確保しながら、コスト上の利点を提供します。
優れた環境適応性: PVC 外装は弱酸/アルカリ、湿気、埃に耐性があります。
基本的な動的性能: 中低速のケーブルキャリアおよび限られた曲げ周波数のシナリオに適しています
簡単な取り付け: 柔軟で取り付けが簡単、ユニバーサルケーブルキャリアとコネクタと互換性があります。
低いメンテナンスコスト: 耐久性のある外装により、従来の産業環境での長期使用をサポートします。

JQR-246 PVCロボットケーブルのセールスポイント
エントリーレベルのロボットケーブルソリューション: 自動化アップグレードと軽量ロボット向けにコスト効率の高い配線オプションを提供します。
CE 認定ベーシックフレキシブルケーブル: EU 機械指令に準拠し、ヨーロッパに輸出されるオートメーション機器に適しています
プラグアンドプレイの経済的なソリューション: 特別な工具は不要で、一般的なケーブル キャリアおよび産業用コネクタと互換性があります。
自動化アップグレードコストの削減: 基本的な動的要件を満たしながら、ケーブル調達コストを大幅に削減します。
安定供給と充実の仕様：標準芯数（4～20芯）と断面積を豊富に取り揃え、短納期を実現

JQR-246 PVCロボットケーブル適用範囲
軽量ロボットの配線：卓上ロボットやスカラロボットの中低速モーションユニットの電源
自動コンベヤライン: ローラーおよびベルトコンベヤの移動センサーおよび制御ライン
包装機械機器: ラベル貼付および封緘機向けの軽負荷の動的配線シナリオ
教育および実験機器: 大学および研修機関におけるロボット工学教育プラットフォームの内部配線
産業機器の部分アップグレード: 従来の機器自動化アップグレードのための経済的な動的配線

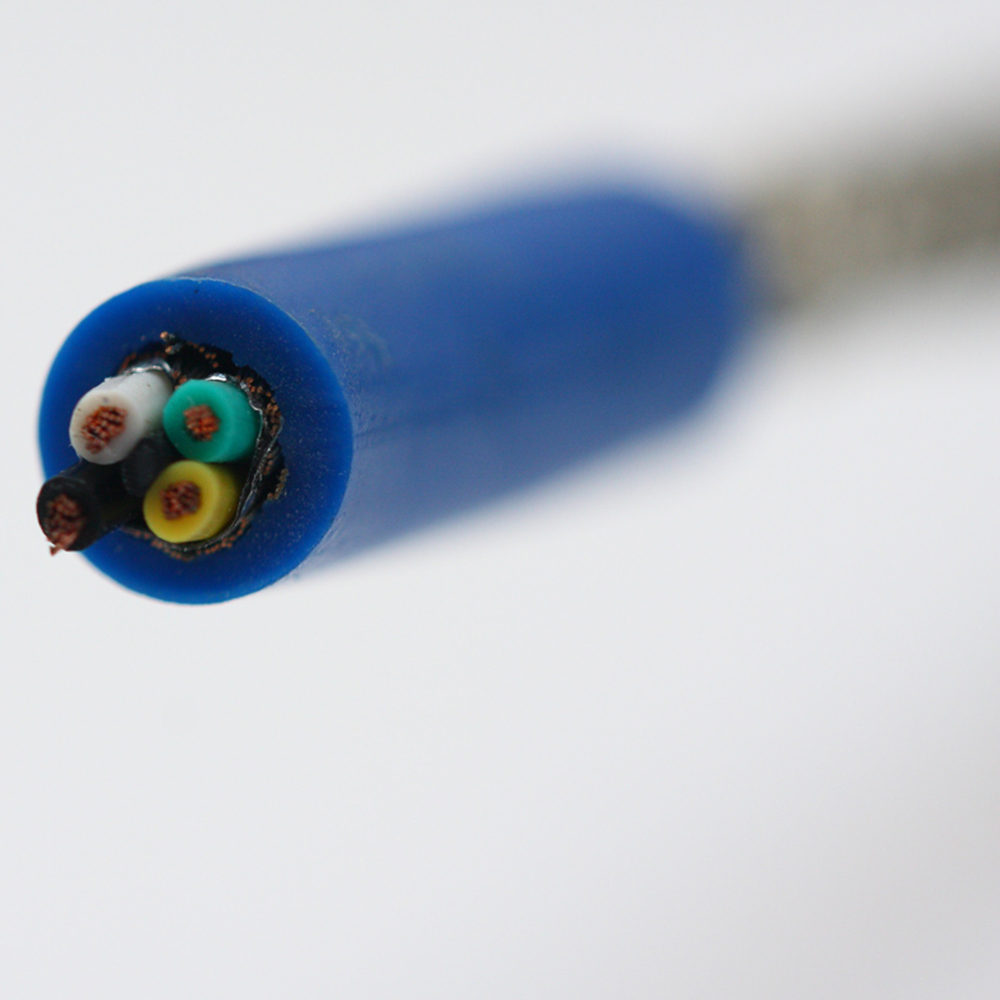

導体：極細無酸素銅線（クラス5またはクラス6）を多撚りして高い柔軟性を確保。一般的な断面積範囲: 0.25 mm² ～ 16 mm²。
絶縁体: 特殊な PVC または熱可塑性エラストマー、色分けされており、優れた電気絶縁性と柔軟性を備えています。
コア構造: 電源、制御、信号ラインを含むマルチコア統合 (通常は 4、8、10、12、19 コアなど)。クロストークを低減するためにコアがねじれている場合があります。
内部シース/充填材: PVC または柔軟な充填材。コアを固定し、内部摩擦を軽減するために使用されます。
アウターシース（芯材）：変性ポリ塩化ビニルで、柔軟性、耐摩耗性、適度な耐油性、耐紫外線性に優れています。通常はグレー、黒、またはオレンジで入手可能です。
定格電圧:300/500Vまたは0.6/1kV。
試験電圧：1500V～2500V（50Hz、1分間）。
長期使用温度:
- モバイル: -5°C ～ 70°C
- 固定: -15°C ～ 70°C
(注: PVC の耐熱性は一般に PUR よりも低く、これが重要な違いです。)
最小曲げ半径: 移動設置 (ケーブルキャリア内): 7.5 × D ～ 10 × D (D: ケーブル外径)。
曲げ寿命: ケーブルキャリア内で > 200 万回から 500 万回の往復運動 (特定の設計と用途の条件によって異なります)。
ねじり性能: ±180°/メートルの連続ねじりに耐えることができます (通常、性能は最上位の PUR ケーブルよりわずかに低くなります)。
難燃性評価:** IEC 60332-1-2 (単一垂直燃焼試験) に準拠。
耐油性: IEC 60811-2-1 に準拠 (鉱物油およびグリースに対する耐性) ですが、長期耐久性は PUR よりも劣る可能性があります。
