電気自動車充電ステーションケーブルの総合紹介

I. 定義とコア特性
電気自動車 (EV) 充電ステーション ケーブルは、電気自動車を充電ステーション (または充電ガン) に接続するために設計された特殊なケーブルです。これらは、制御ガイダンス、信号フィードバック、通信、温度監視などの機能を統合しながら、高出力の直流 (DC) または交流 (AC) 電気エネルギーを送信する役割を担っています。これらは単純な電源延長コードではなく、電気的安全性、機械的耐久性、環境適応性、人間と機械の相互作用を組み合わせた重要なコンポーネントです。そのパフォーマンスは、充電の安全性、効率、ユーザー エクスペリエンスに直接影響します。

主な特徴:
高電流伝送および冷却能力: 導体の加熱と放熱を考慮した設計を行い、長期間にわたって大電流 (最大 250A 以上の DC 急速充電など) を安定して流す必要があります。
高電圧定格: 動作電圧は継続的に増加しており (例: DC 1000V、AC 690V)、絶縁とシールドに厳しい要件が課されています。
統合された多機能ケーブル構造: 通常、電力線、制御線 (CP/CC)、通信線 (CAN、PLC など)、接地線、温度センサー (NTC) を統合した複合構造を特徴とします。
高い機械的および環境的耐久性要件: 紫外線 (UV) 放射、オゾン、極端な温度 (-40 °C ～ 125 °C)、雨、および化学薬品 (例: 凍結防止塩) に耐えながら、頻繁な巻き取り、押しつぶし、引きずり、曲げに耐える必要があります。
厳格な安全規格: 過電流および過熱保護機能を備え、国際的な充電インターフェース規格 (IEC 62196、GB/T 20234 など) およびケーブル安全規格 (UL 62、EN 50620、GB/T 33594 など) に準拠する必要があります。

II.主な種類と適用シーン
充電モードと電流の種類による分類:
AC 充電ステーション ケーブル (モード 2/3): 家庭用および公共の低速充電ステーションに使用され、通常は電圧 250V/440V AC、電流 ≤63A で、比較的軽量な構造が特徴です。
DC 充電ステーション ケーブル (モード 4): 最大 1000 V DC 以上の電圧と通常 80 A から 500 A 以上の電流範囲の公共の急速充電および過充電ステーションに使用されます。これらのケーブルは太くて重いため、多くの場合、統合された液体冷却システムが必要になります。

冷却方式による分類：
パッシブ空冷タイプ: 導体とシース材料による熱放散に依存し、中電力から低電力の充電 (例: ほとんどの AC ステーションと一部の DC ステーション) に使用されます。
アクティブ水冷タイプ：ケーブル内に独立した冷媒循環パイプを内蔵し、強制水冷が可能です。この技術により、同じ外径のケーブルの電流容量を 50% 以上増加させることができ、高出力急速充電 (350 kW 以上) におけるケーブルのかさばりの問題に対処できます。

アプリケーションシナリオ:
プライベート充電: 家庭用壁掛け AC ステーション。ケーブルに高い柔軟性と曲げサイクル寿命が必要です。
公共充電ステーション: AC 低速充電ステーションと DC 急速充電ステーションが含まれており、ケーブルには高い耐久性、耐候性、耐破壊性が求められます。
高出力過給ステーション: 通常、ケーブルの軽量化を維持し、ユーザー エクスペリエンスを向上させながら、高出力の急速充電 (例: 350 kW ～ 600 kW) を可能にするために水冷ケーブルを使用します。

Ⅲ．主要な製造プロセス管理

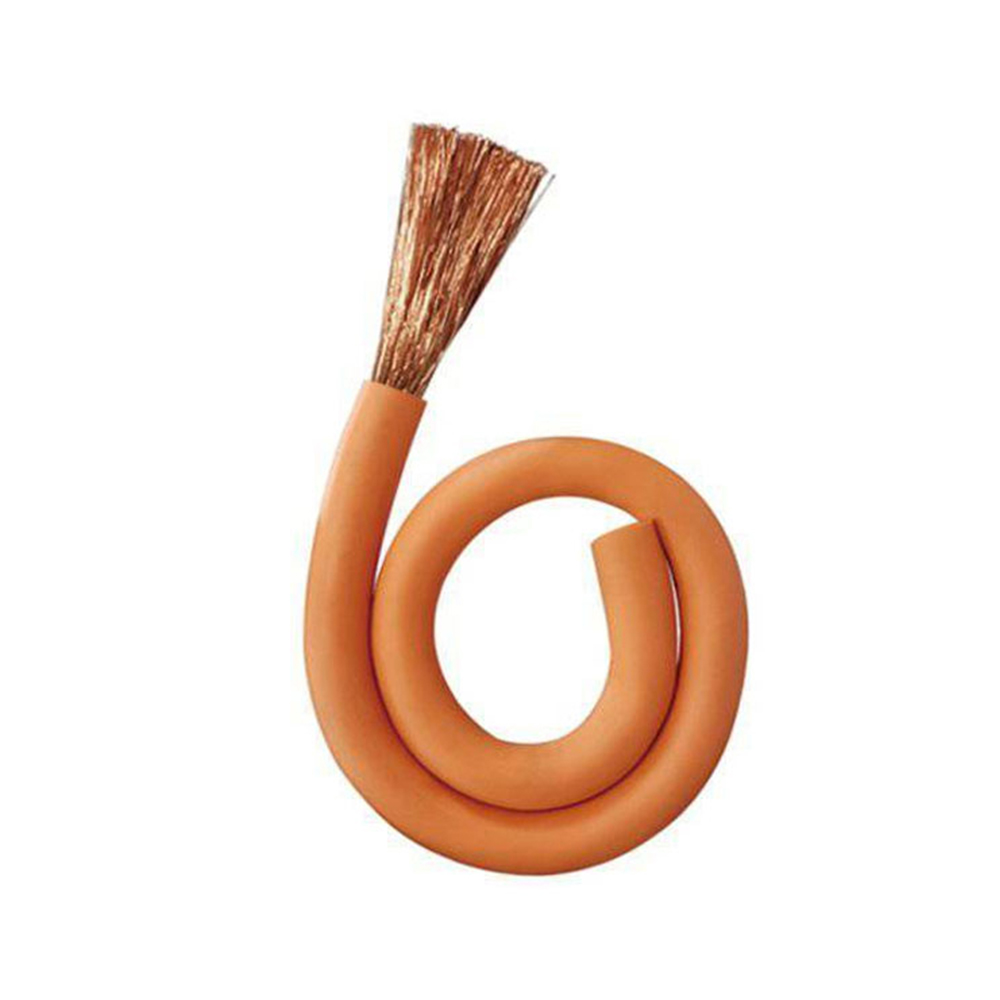

導体設計と製造: 複数撚りの極細無酸素銅線を使用し、正確に撚り合わせて高い柔軟性を確保しています。高出力 DC ケーブルは、空間利用と熱放散を最適化するために成形された導体を採用する場合があります。
断熱およびシールドシステム:
電力線: 高電圧絶縁を確保するには、高性能架橋ポリエチレン (XLPE) またはエラストマー材料を使用します。

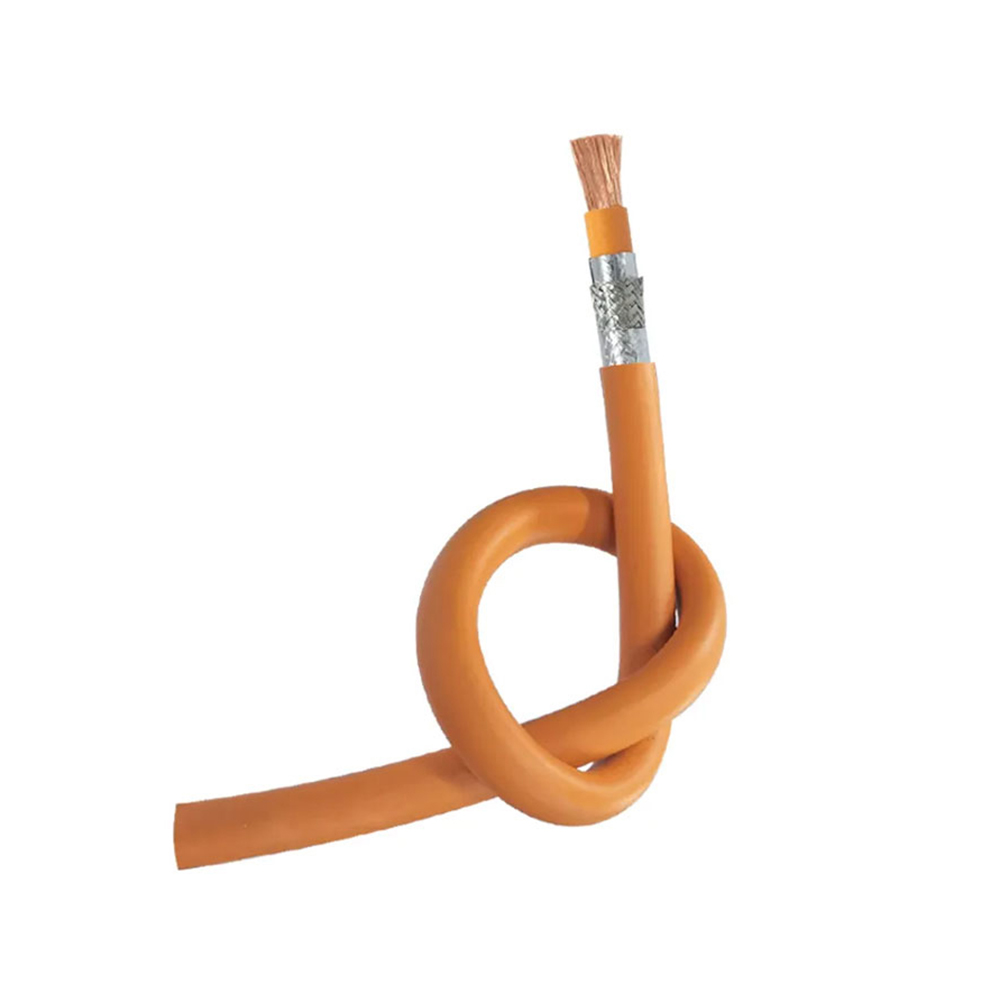

シールド: 高周波電磁干渉を効果的に抑制し、内部信号ラインを保護するには、カバレッジの高い銅線編組、またはアルミ箔複合シールドと組み合わせた編組を採用する必要があります。
シースと強化層: 外側のシースには、耐摩耗性、耐候性、耐紫外線性に優れたエラストマー素材 (特殊 PVC、TPE、CSPE など) が使用されています。高強度繊維編組 (アラミドなど) は、頻繁な引っ張りに耐えられるように、張力要素として内部に組み込まれていることがよくあります。
液体冷却パイプの統合 (液体冷却ケーブル用): 微小直径の冷却パイプ (通常は絶縁された軟質チューブ) は、ケーブル配線時にケーブルの電源コアおよび信号ラインと正確に統合され、構造の安定性と冷却効率が確保されます。
コネクタの統合成形: ケーブルと充電ガン/ステーションのコネクタは通常、防水性 (IP 定格、IP67/IP54 など)、引っ張り抵抗、および電気接続の信頼性を確保するために射出成形によって統合されます。
100% 安全性テスト: すべてのケーブルは、高電圧テスト、絶縁抵抗テスト、導通テスト、および機能テスト (信号ループ、温度センサーなど) を受ける必要があります。

IV.主要な利点の詳細
安全性を最優先: 難燃性素材、耐電圧絶縁、温度監視、正確な信号制御を組み込んだ多層設計により、異常気象や頻繁な使用における感電、過負荷、過熱のリスクから確実に保護します。
高効率充電のサポート: 最適化された導体設計と液体冷却技術の適用により、より高い充電電力が直接サポートされ、EV の充電時間が大幅に短縮されます。
規格への準拠と世界市場へのアクセス: 国際規格および地域規格を厳格に順守することで、対象市場 (中国、ヨーロッパ、北米など) での合法的な販売と使用が保証され、消費者の信頼が構築されます。

概要
EV 充電ステーションのケーブルは、EV 充電エコシステムの「動脈の最後の部分」です。その技術レベルは、充電の安全性、速度、利便性を直接左右します。充電電力の超高速化に伴い、液冷などの技術が次世代ケーブルの標準機能となっています。
