ドラッグ チェーン ケーブルの包括的な紹介

I. 定義とコア機能
ドラッグ チェーン ケーブルは、自動機器のドラッグ チェーン システムにおける高速、高周波数の往復運動用に特別に設計された柔軟なケーブルです。これらは、閉じたまたは開いたエンジニアリング プラスチック製ドラッグ チェーンの内側に取​​り付けられ、チェーンと一緒に動き、移動機械に電力、制御信号、およびデータ送信を提供します。

主な機能:
高い柔軟性と耐屈曲性: 最小曲げ半径が小さく (通常はケーブル外径の 7.5 倍)、連続往復曲げ用に設計されており、最大 1,000 万回以上の曲げサイクルに耐えることができます。
耐ねじれ性とねじれ防止: 最適化された芯線撚り構造がドラッグチェーン内の移動中に発生する内部応力を効果的に抑制し、ケーブルのねじれや芯線の絡みを防止します。
機械的ストレスに対する耐性: 引張、圧縮、耐摩耗性に優れ、ドラッグ チェーンの壁や他のケーブルに対する継続的な摩擦や圧縮に耐えることができます。
強力な構造的安定性: コアワイヤー間の接着力が低いため、動作中の固着を防ぎ、センターフィル設計によりケーブルが丸みを帯びたままになり、ドラッグチェーン内で安定した動作軌道を維持します。

II.主な種類と適用シーン
機能による分類:
パワードラッグチェーンケーブル: モバイルモーターや駆動装置に電力を供給するために、より高い電圧と電流を伝送します。

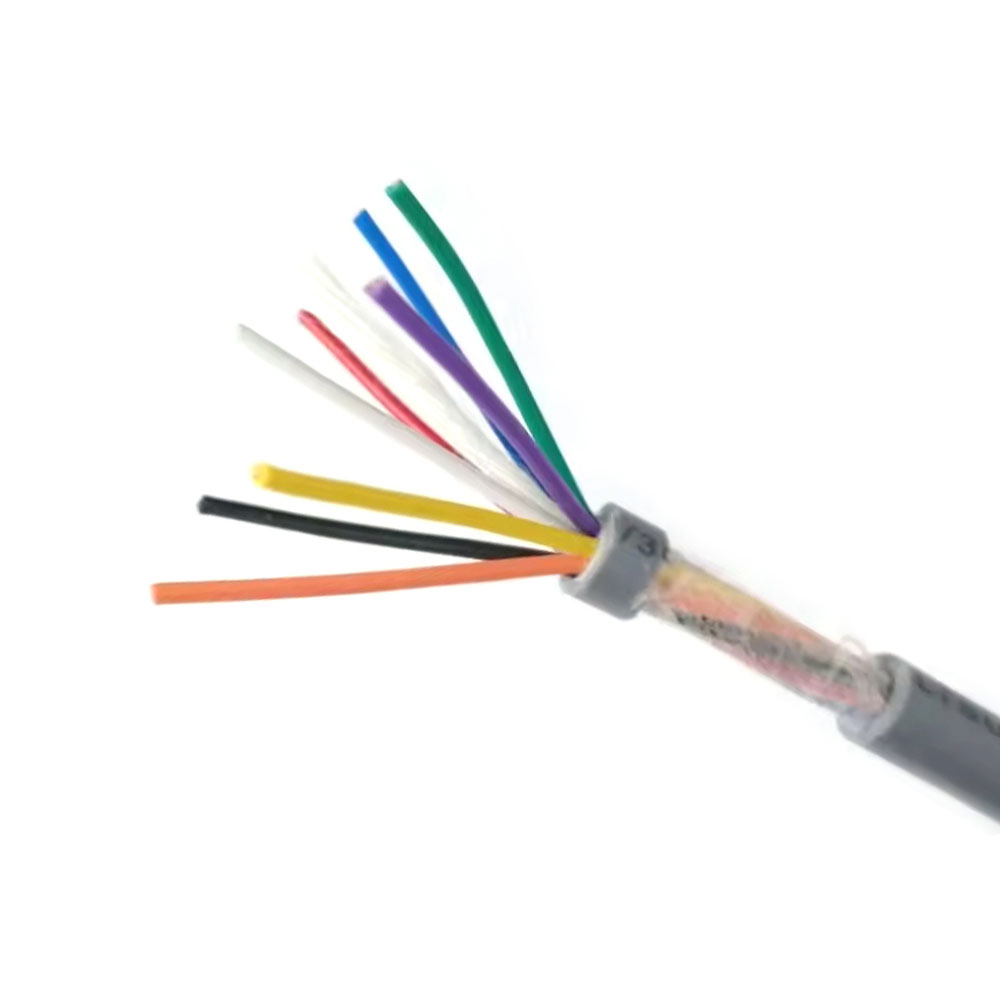

コントロールドラッグチェーンケーブル: より低い電圧レベルと耐干渉機能を重視した制御信号とセンサー信号を送信します。
データ/バス ドラッグ チェーン ケーブル: イーサネット (CAT5e/6/7) やフィールドバス (PROFIBUS、CAN など) などの高周波データ伝送に使用され、低減衰と高いシールド効果が必要です。
ハイブリッド/コンポジットドラッグチェーンケーブル: 電力、制御、データ、さらには光ファイバーやエアラインまでを 1 本のケーブルに統合し、高度に統合された配線を実現します。

一般的な応用分野:
CNC 工作機械: 工具マガジン、スピンドル、ワークテーブルなどの可動コンポーネントでの電力および信号の伝送に使用されます。
産業用ロボット：ロボットの7軸（フロアレール）やリニアモジュールなどの直動ユニットに使用されます。
自動化された生産ライン: マテリアルハンドリングライン、組立ライン、試験装置の移動コンポーネントにおける電力および信号の伝送に使用されます。
物流・倉庫システム：スタッカー、送迎車、自動仕分けシステムの移動電源として使用。
舞台照明装置：移動式照明トラスや昇降装置に使用されます。

Ⅲ．主要な製造プロセス管理

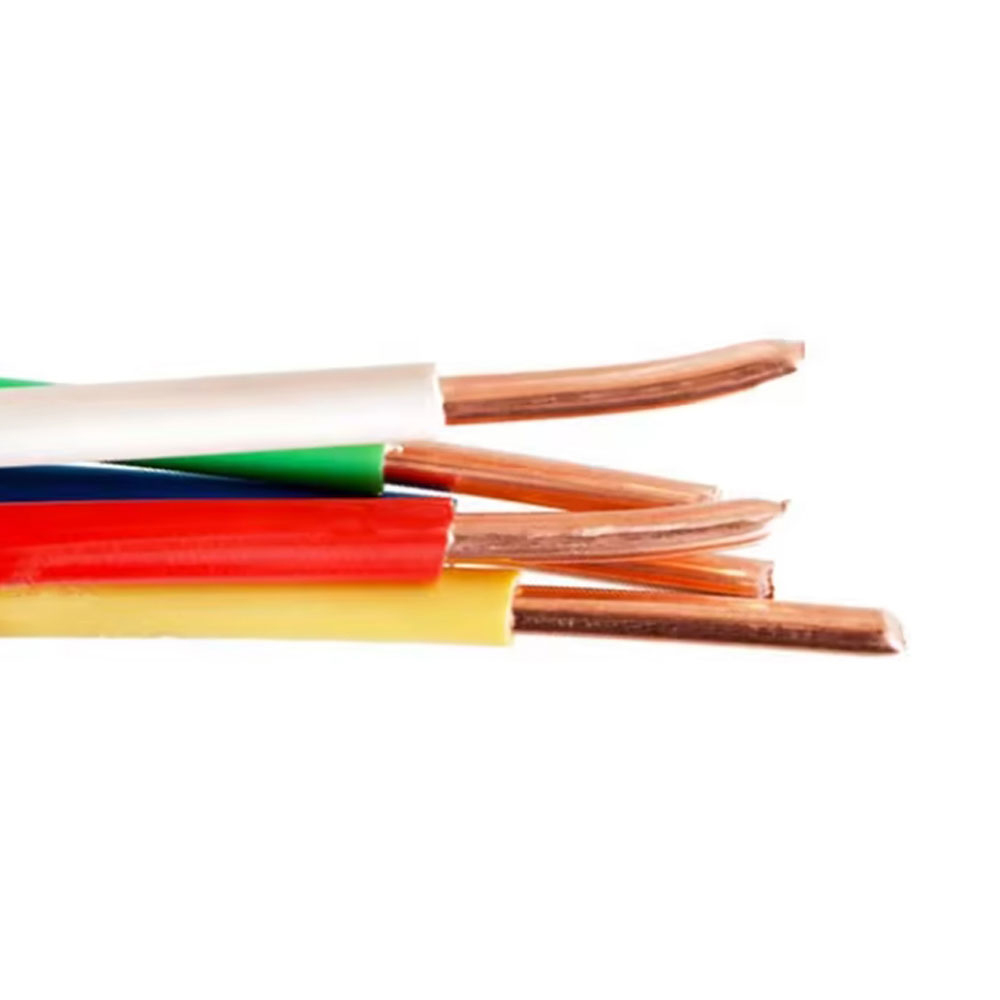

導体設計：極細の無酸素銅線（直径0.05mm）を特別な束撚り法で製造し、繰り返し曲げても導体が断線せず、抵抗値が安定しています。
絶縁材料: 動的応力下でも絶縁層に亀裂や付着が生じないように、高強度、高弾性の特殊 PVC、TPE、または PUR 材料が選択されています。
芯線の撚り線とケーブル配線: 最適化された層状および束ねられた撚り構造が使用されており、各層の撚り方向とピッチを正確に調整して内部応力のバランスをとり、ケーブルの「鳥かご状」を防ぎます。
引張中心と充填: 通常、引張応力を吸収するために、高強度の非金属引張要素 (ケブラー繊維など) がケーブルの中心に配置されます。フィラーは構造の真円度を確保し、内部摩擦を軽減します。

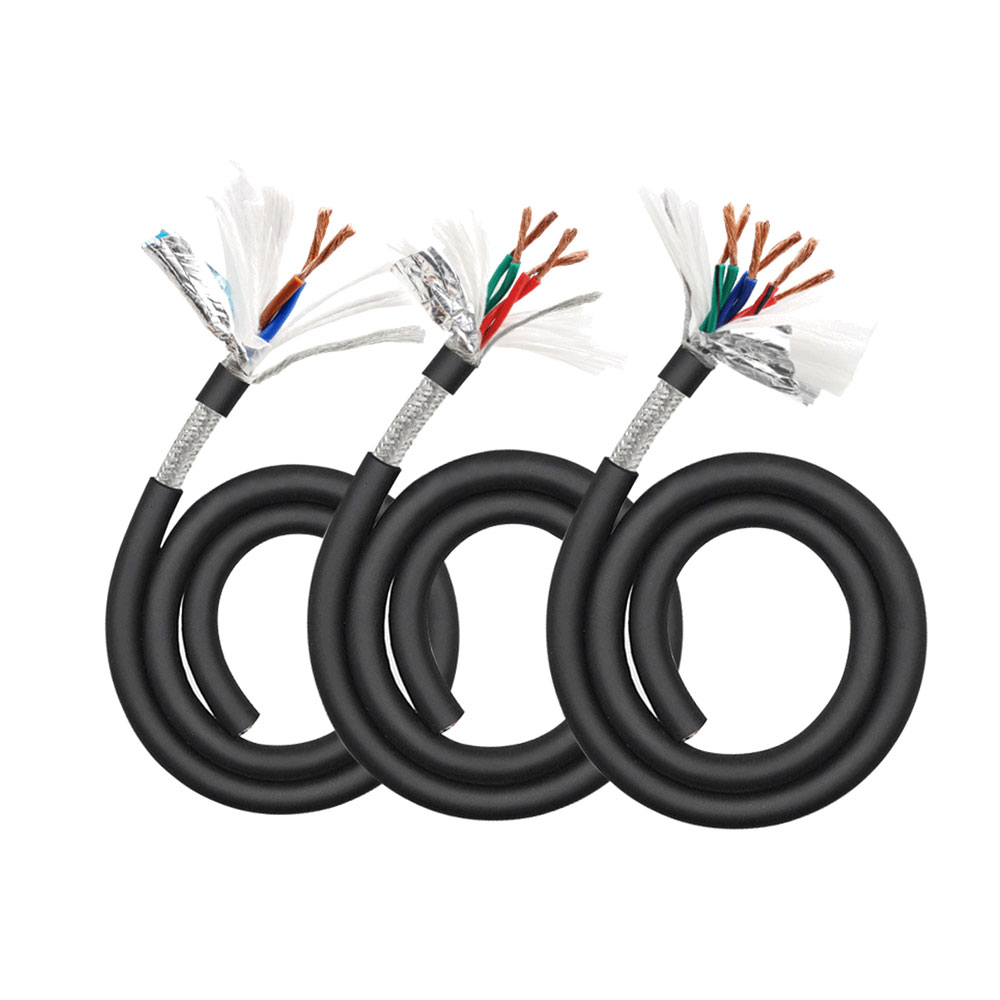

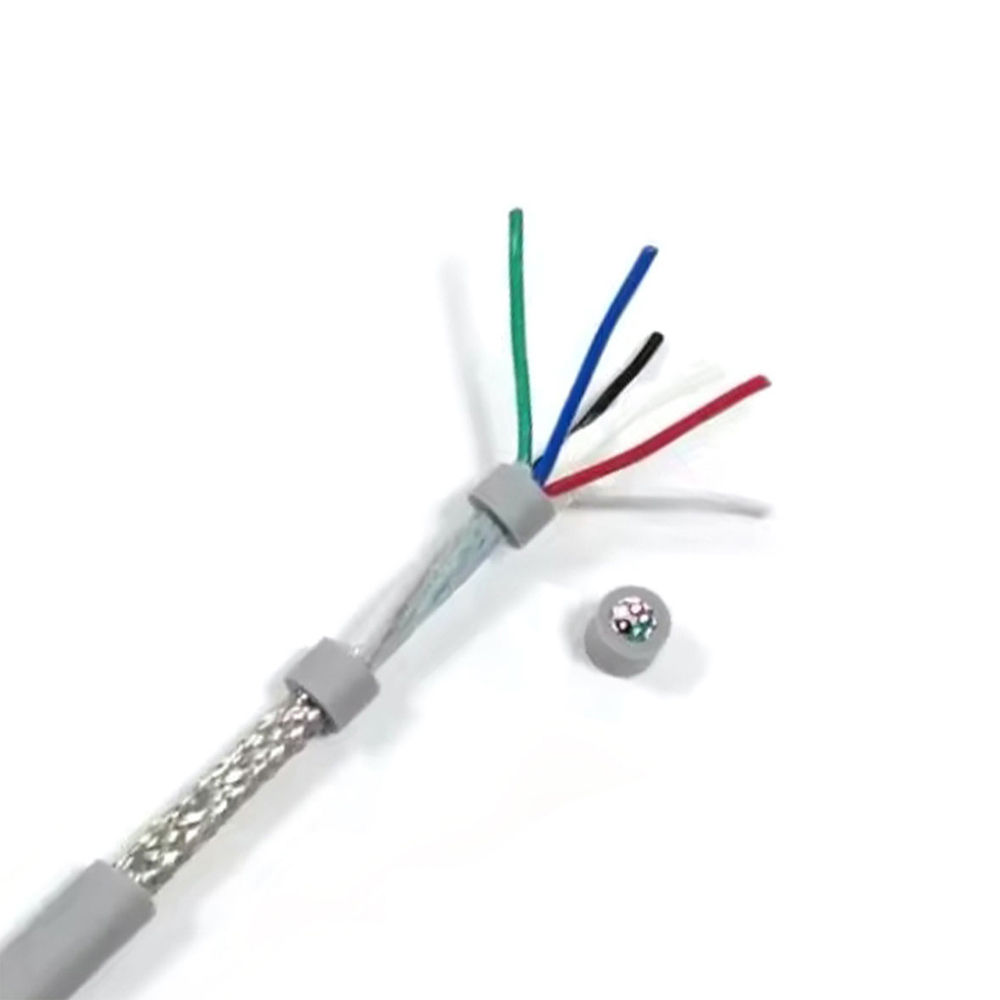

シールドとシース: 効果的な電磁干渉耐性のために、高被覆率 (通常 ≥85%) の錫メッキ銅線編組シールドが使用されています。外装シースは、耐摩耗性、耐油性、耐引裂性に優れたポリウレタン（PUR）素材を使用しており、表面は滑らかで、摩擦係数を低減するための溝が付いています。

IV.主要な利点の詳細
耐用年数の延長: 高サイクル数向けに設計されており、適切な設置条件下での耐用年数は数百万回から数千万回の往復運動であり、装置のダウンタイム、メンテナンス時間、交換コストが大幅に削減されます。
信頼性の高い伝送：最適化された電気設計とシールド構造により、安定した電源供給、クリアな制御信号、連続移動時の低ビットエラー率で途切れないデータ通信を実現します。
簡単な取り付けと省スペース：高い柔軟性により、コンパクトなドラッグチェーンスペースへの取り付けが容易になります。ハイブリッド ケーブルは複数の単機能ケーブルを置き換えることができるため、配線が簡素化され、ドラッグ チェーンの内部スペースが節約され、システムの重量が軽減されます。
高い機械的保護と適応性: 頑丈なシースと内部構造は、優れた耐摩耗性、耐圧縮性、耐衝撃性を提供し、油、冷却剤、破片などの一般的な工場環境条件に適応します。
予測可能な動作軌道: 安定した構造により、ドラッグ チェーン内で曲げる際にケーブルが一定の形状を維持するため、スムーズな動作が可能になり、チェーンや他のケーブルとの詰まりを回避し、故障のリスクを軽減します。

概要
ドラッグ チェーン ケーブルは、高ダイナミックな自動化装置を確実に動作させるための「生命線」です。その核となる性能は、正確な構造設計と材料の選択による機械的耐久性と電気的安定性の完璧な統合にあります。
