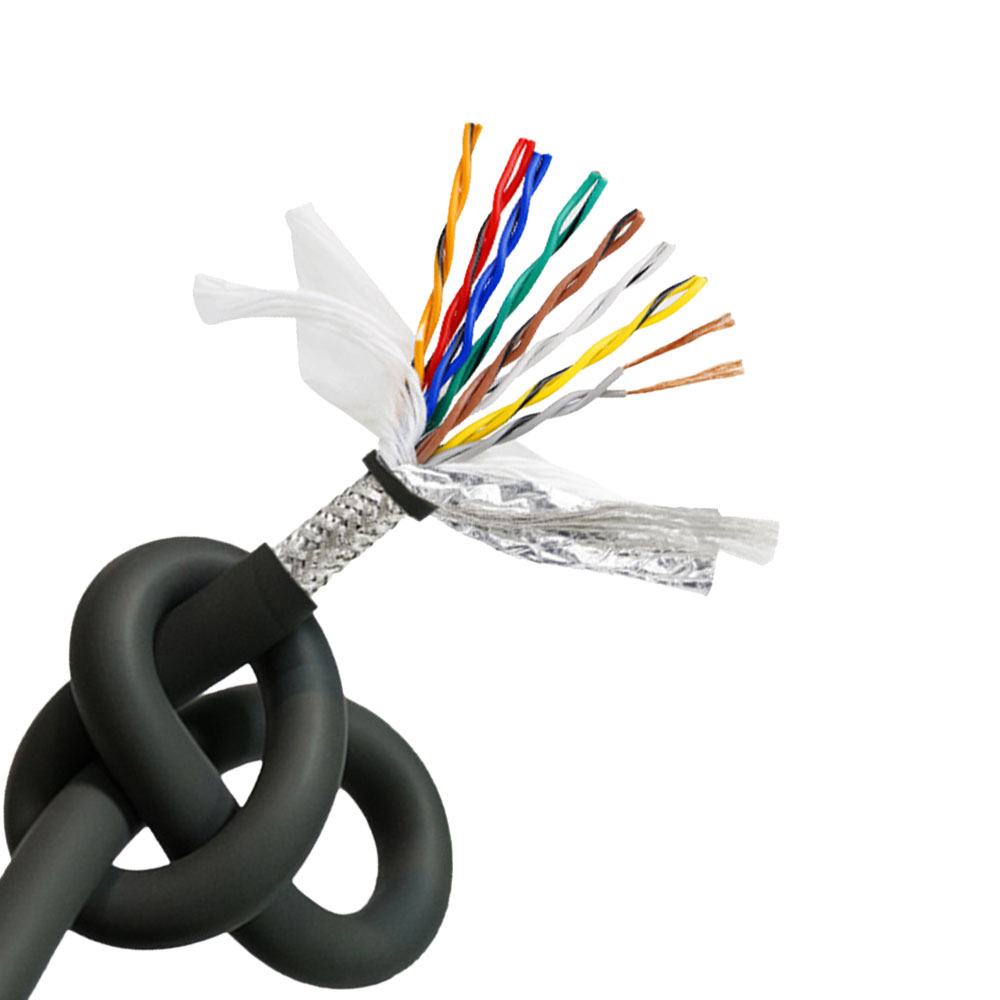

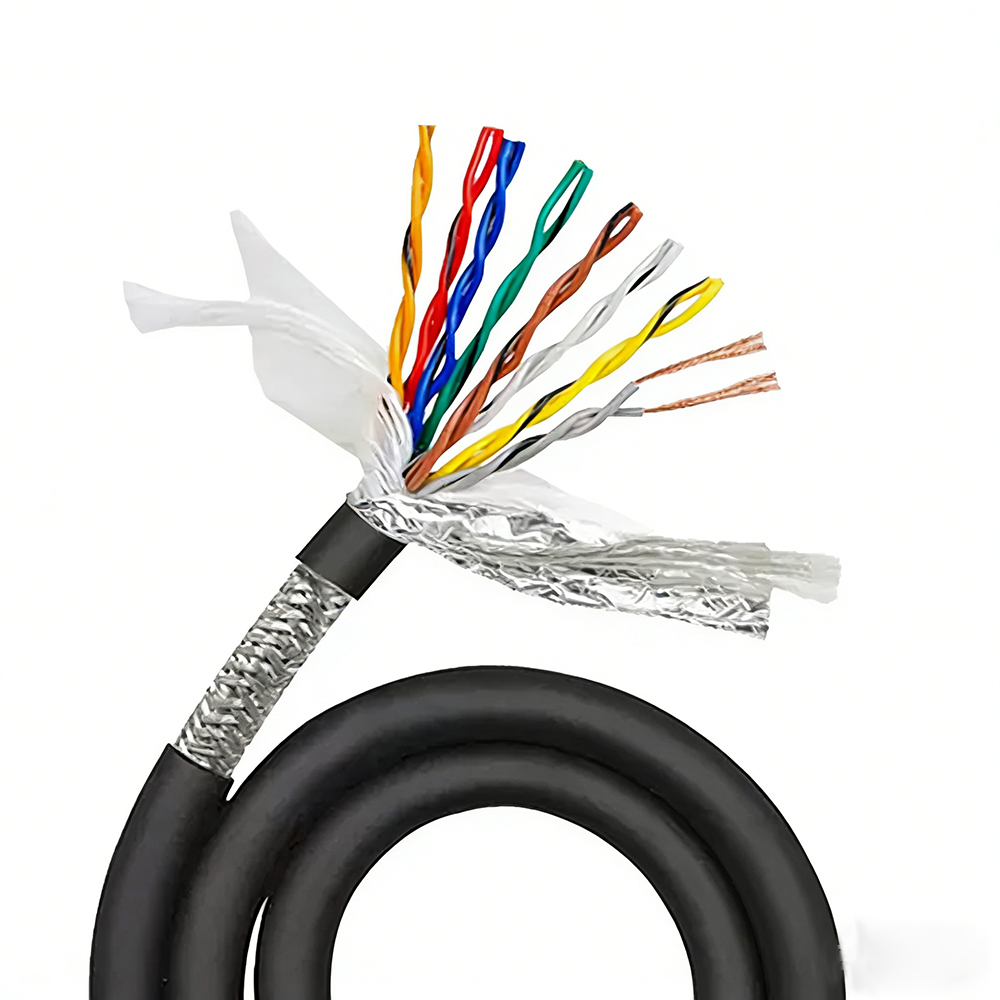

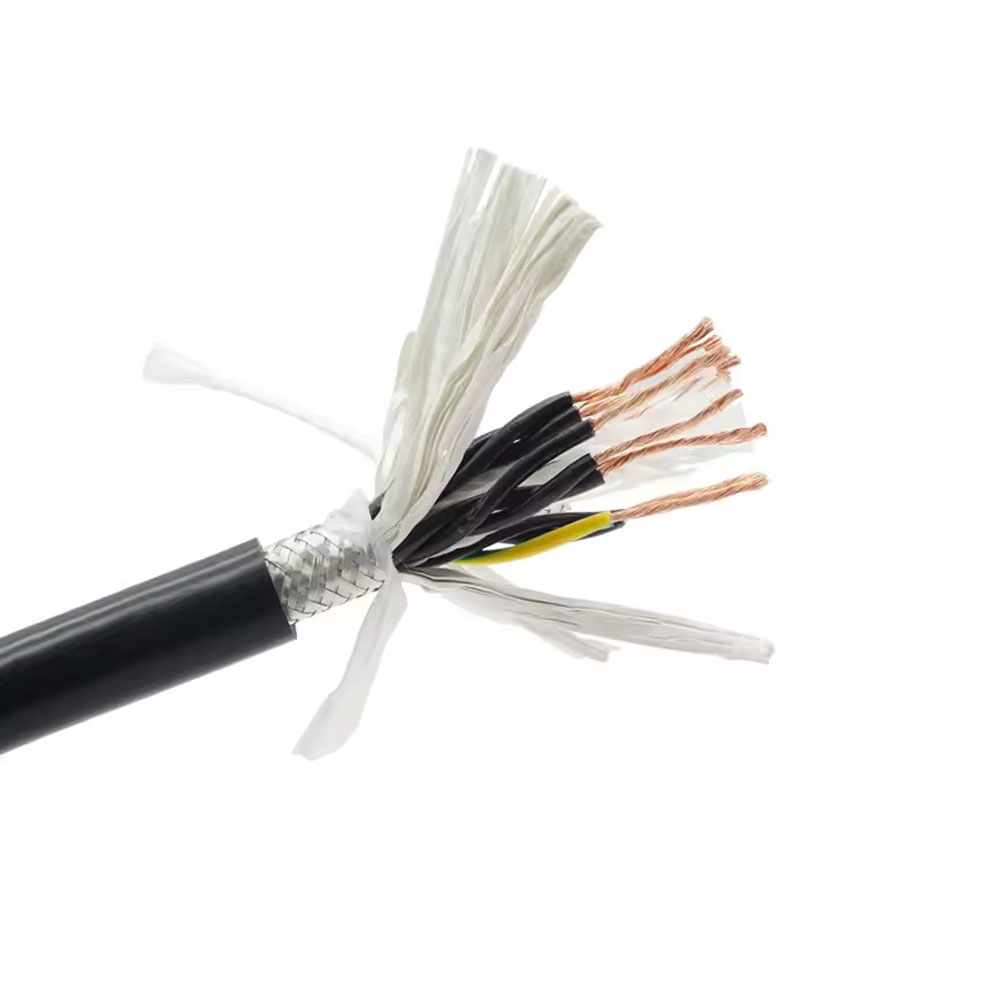

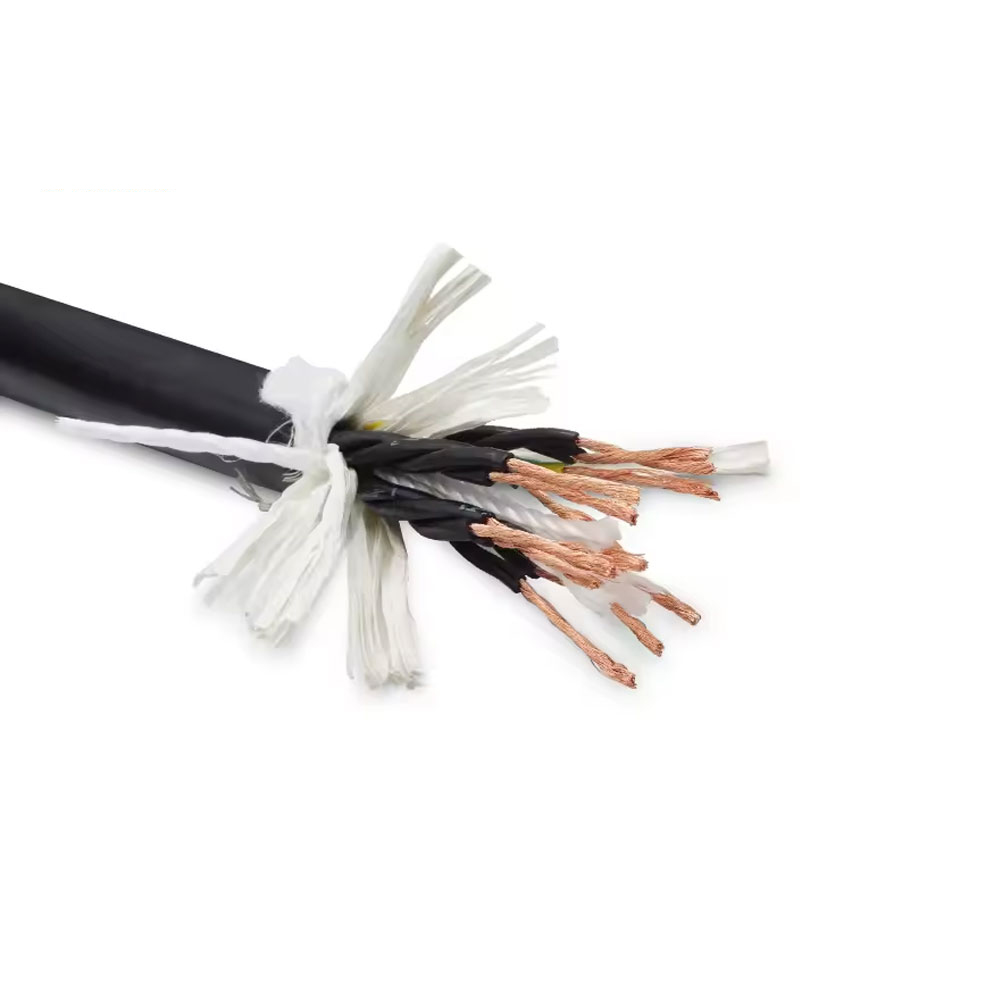

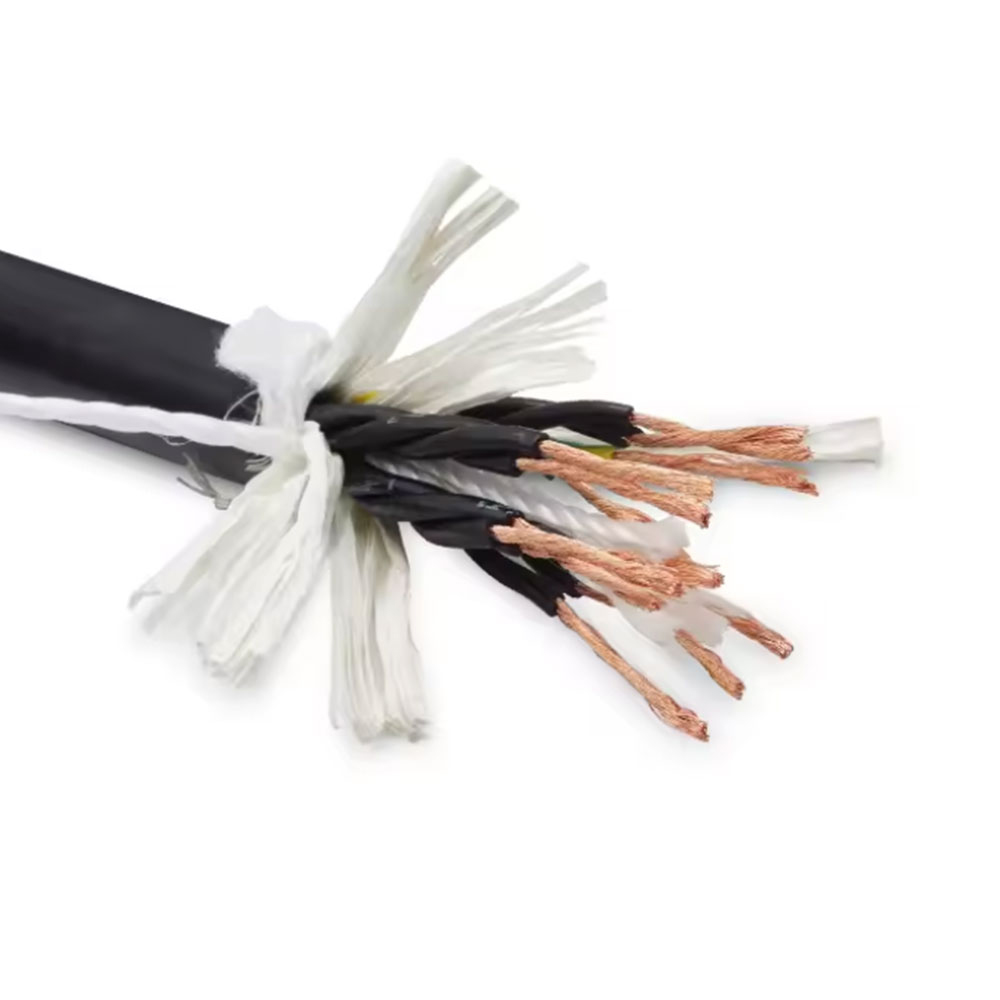

TRVVSP 複合シールドドラッグチェーンケーブル

最新のエレベーター通信向けに特別に設計:
CAN バス、イーサネット、RS-485 などの最新のエレベータ制御システム通信プロトコル向けに物理的に最適化されており、ビット エラー レートが低減され、通信の信頼性が向上します。
エレベーターケーブルの機械的特性の維持:
超柔軟な導体、引張要素、および往復曲げに耐性があり、垂直方向の動きに適応する設計が特徴です。
適用範囲: 通信の信頼性とリアルタイム性能が厳密に要求される、デジタルネットワーク制御システムを備えたミッドエンドからハイエンドのエレベータおよびリフトシステムにおいて、重要な制御バス信号および機密データを送信するための走行ケーブルとして使用されます。

導体：クラス6軟銅導体（多芯極細銅線）。断面積範囲: 0.5 mm² ～ 2.5 mm² (信号/制御/通信)、4 mm² ～ 25 mm² (電力)。
絶縁体：特殊軟質PVC、色分け。
コア構造 (コア機能): ツイストペアを含むマルチコア統合:
• 電力線: 並列構造の場合があります。
• 制御/信号/通信回線: 少なくとも 1 つまたは複数のグループが、次のようなツイスト ペア構造 (ツイスト ペアなど) を使用します。
- RS-485/CANバス
- エンコーダーフィードバック
- イーサネット (特定のカテゴリが必要)
- アナログオーディオ/インターホン
引張要素: 中央または一体化されたアラミド糸または繊維ロープで、引張強度を提供します。
詰め物：非吸湿性詰め物素材。
シールド構造: 積層シールド:
1. 個別シールド (可能): 重要なツイストペアは独立したアルミ箔シールドを使用できます。
2. 全体的なシールド: 錫メッキ銅編組メッシュまたはアルミニウムとプラスチックの複合テープ編組メッシュを使用し、カバレッジ ≥85%。
シース: 高強度、耐摩耗性 PVC、通常は黒またはグレー。
定格電圧:300/500V。
長期動作温度:-15°C ～ 70°C (モバイル設置)。
最小曲げ半径: モバイル設置: 10 × D (D: ケーブル外径)。
