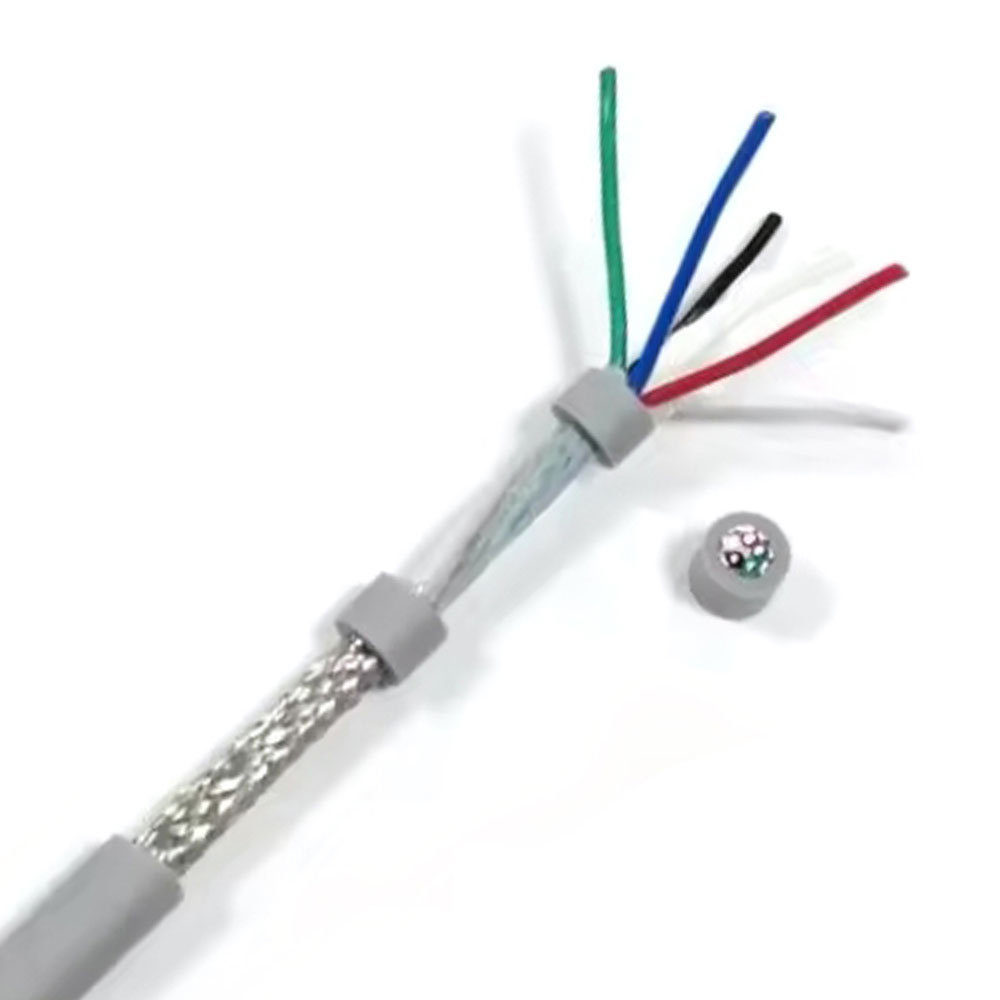

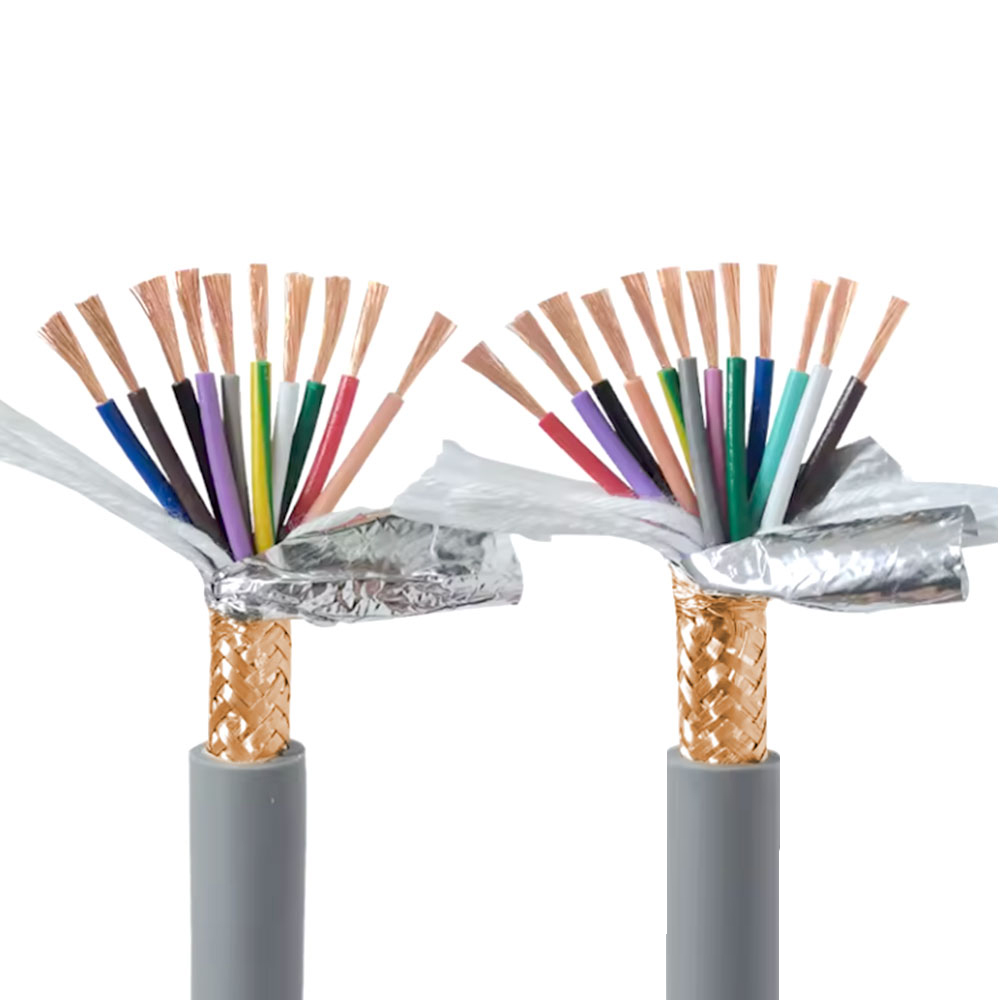

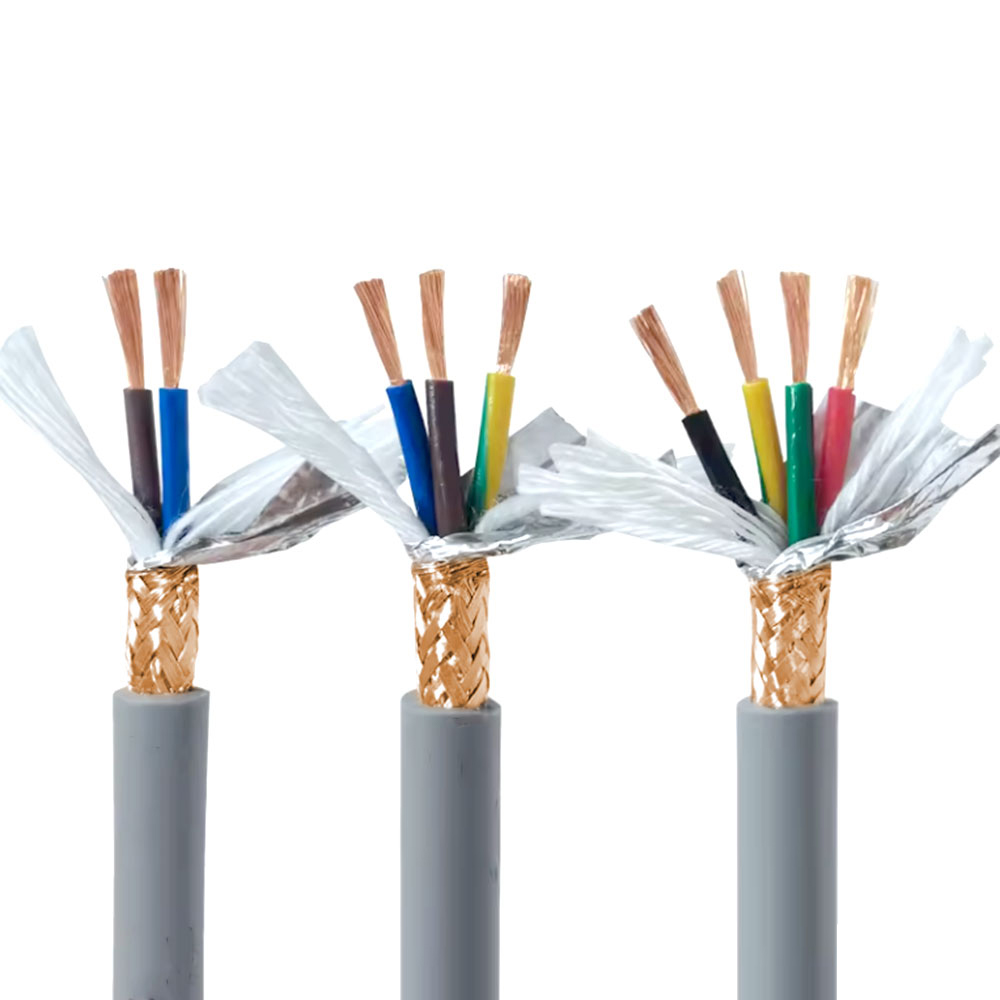

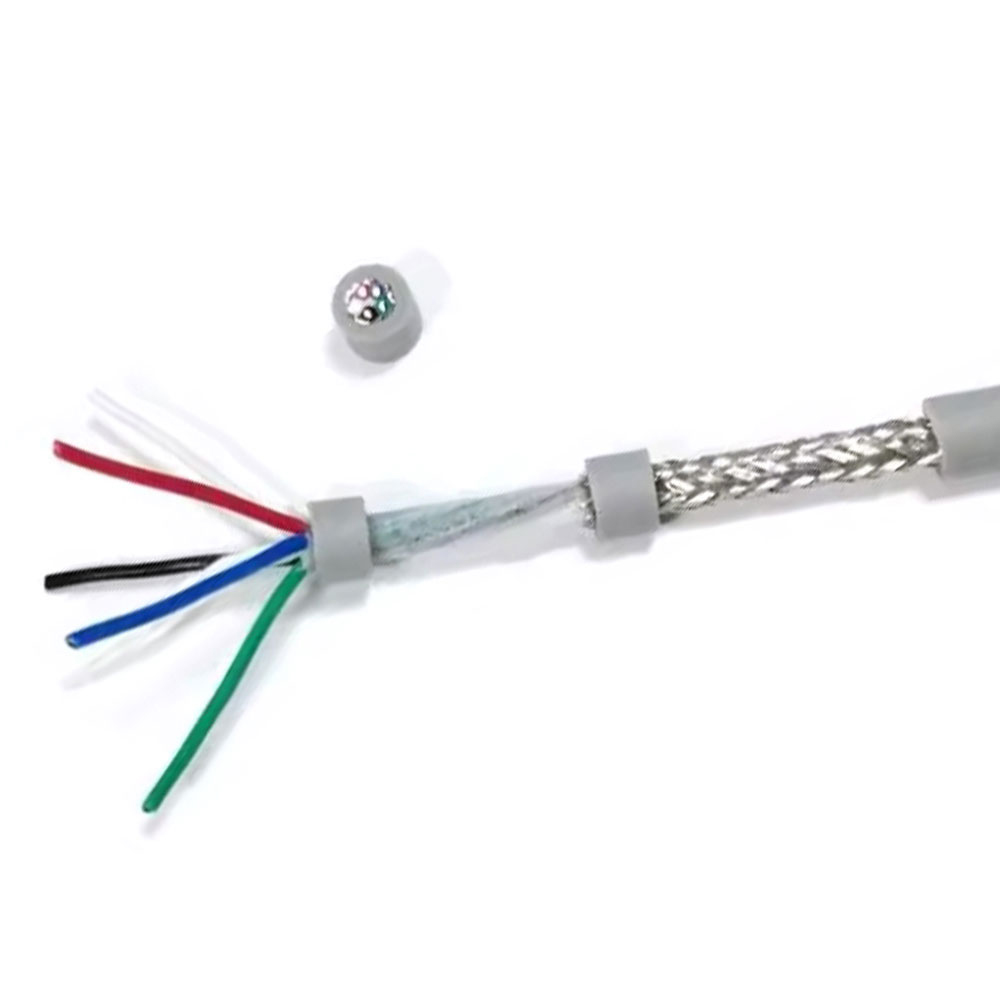

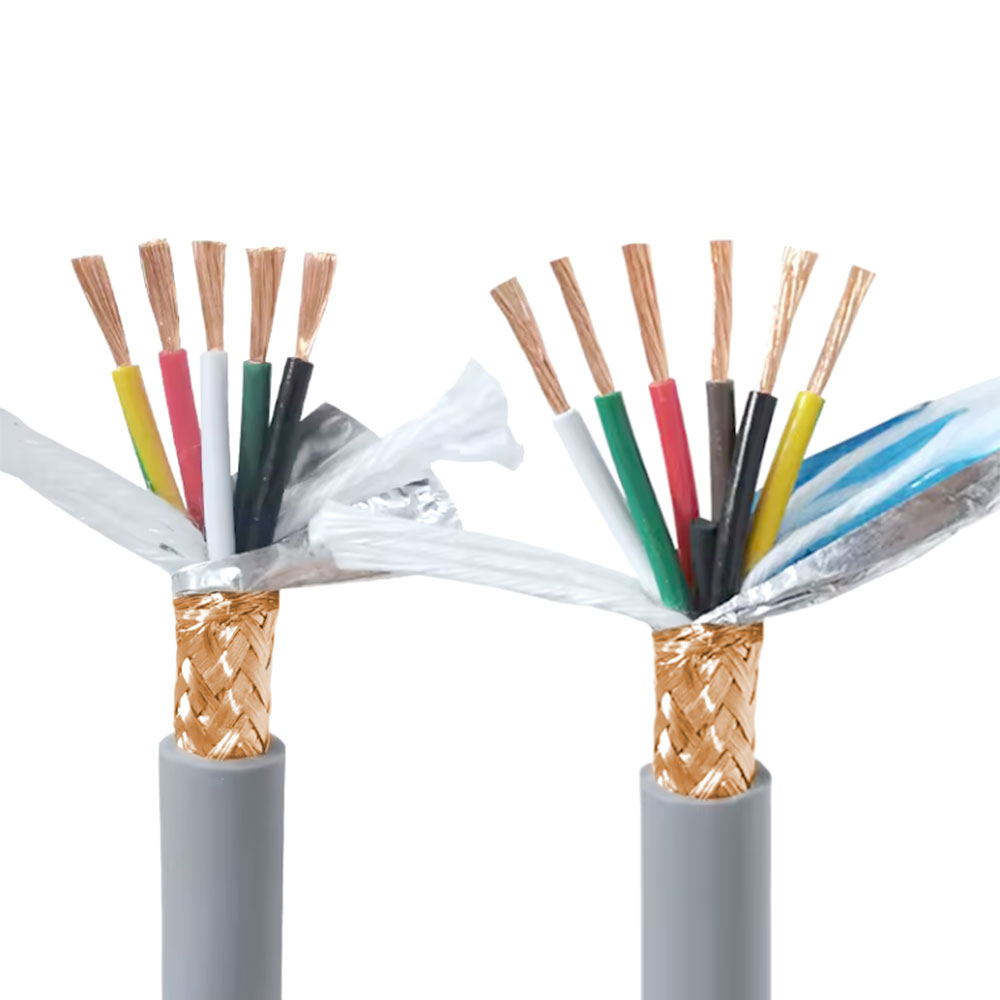

TRVVP 耐電磁妨害ドラッグチェーンケーブル

極めて高い柔軟性と高い引張強度:
超柔軟な導体と統合された引張要素の組み合わせは、エレベーターの高速往復運動の要件を満たします。
信号の完全性の保証:
ツイストペアまたは個別のシールドに基づいて全体的なシールドを追加すると、複数の保護層が形成されます。これは、最新のマシンルームのないエレベータ、高速エレベータ、およびインテリジェントエレベータでのバス信号 (CAN、イーサネットなど) およびビデオ信号の送信に特に適しています。
信頼性の高い機械的および環境的耐久性:
エレベーターシャフトの垂直往復曲げ環境向けに特別に設計されており、長い曲げ寿命を備えています。 PVC シースは基本的な環境保護を提供します。
適用範囲: 電磁干渉のリスクがある、または信号伝送品質に対する高い要件があるエレベータ、リフト、垂直昇降システムで使用され、混合電力、制御、データ、およびビデオ信号を伝送するための走行ケーブルとして機能します。

導体：クラス6軟銅導体（多芯極細銅線）、非常に柔軟性に優れています。断面積範囲: 0.75 mm² ～ 2.5 mm² (信号/制御)、4 mm² ～ 35 mm² (電力)。
絶縁体：特殊軟質PVC、色分け。
コア構造: 以下のような柔軟な構成によるマルチコアの統合:
・電源コア（三相接地）
• 制御/信号コア (複数のコア、多くの場合、内部クロストークを低減するためにツイストペア)
• 通信/バスコア (CAN バス、イーサネットペアなど)
• ビデオコア (同軸ケーブルなど)
張力要素: 機械的張力に耐えるための中央または一体型のアラミド糸、繊維ロープ、または亜鉛メッキ鋼線ロープ。
充填材: ケーブルの真円度を維持するための非吸湿性充填材。
シールド構造 (コア機能): 全体シールド: 通常、被覆率 80% 以上の錫メッキ銅編組メッシュまたはアルミニウムとプラスチックの複合テープ ドレイン ワイヤを使用し、すべてのケーブル コアをシースの内側に包みます。一部のモデルには、重要なペア (通信ペアなど) に個別のシールドが含まれる場合があります。
シース: 高強度、耐摩耗性、耐屈曲性の PVC、通常は黒または灰色で、低発煙ゼロハロゲン (LSZH) 特性を備えている場合があります。
定格電圧:300/500Vまたは450/750V。
長期動作温度: -15°C ～ 70°C (モバイル設置の場合)。
最小曲げ半径: モバイル設置: 10 × D (D はケーブルの外径)。
吊り下げ高さ: 引張要素の強度に基づいて設計されており、通常は 80 メートルから 200 メートルの吊り上げ高さをサポートします。
難燃性評価: GB/T 18380.1 (または IEC 60332-1) に準拠。
シールド効果: 一定レベルの電磁干渉 (EMI) 耐性を提供し、外部干渉の侵入や内部信号の放射を防ぎます。
