XLPE 絶縁およびシース付き電源ケーブルの包括的な紹介

I. 定義とコア特性
XLPE 絶縁およびシース付き電力ケーブルとは、導体絶縁層として架橋ポリエチレン (XLPE) を使用し、シースとして他の材料 (PVC、PE、またはハロゲンフリーのポリオレフィンなど) を組み込む場合がある電力ケーブルを指します。 XLPE は物理的または化学的架橋を受け、ポリエチレンの直線状分子鎖を三次元網目構造に変換し、その熱機械特性を大幅に強化します。このため、これは現代の低、中、高電圧ケーブルの主流であり、推奨される技術となっています。

主な特徴:
優れた耐熱性: 長期許容動作温度は PVC ケーブル (70°C) より 20°C 高い最大 90°C で、短期過負荷容量と短絡熱安定性温度 (250°C) が大幅に向上しています。
より高い通電容量: 温度定格が高いため、同じ導体断面積の場合、許容通電容量は PVC ケーブルより 20% ～ 30% 大きくなります。あるいは、同じ電流に対してより小さい断面積を選択して、材料とコストを節約することもできます。
優れた電気特性：絶縁耐力、誘電損失、絶縁抵抗が高く、特に中高圧送電に適しています。
環境応力亀裂に対する良好な耐性: 架橋構造により、通常のポリエチレン (PE) と比較して、熱的および機械的応力下での亀裂に対してはるかに優れた耐性が得られます。
長い動作寿命: 材料の熱老化が遅いため、一般的な設計耐用年数は 30 ～ 40 年となり、PVC ケーブルの耐用年数をはるかに上回ります。

II.主な種類と適用シーン
電圧レベルによる分類:
低電圧 XLPE ケーブル (0.6/1 kV): YJV および YJLV シリーズなど。これらは急速に VV シリーズに取って代わり、建物および産業用配電における絶対的な主流になりつつあります。
中電圧 XLPE ケーブル (例: 8.7/15 kV、26/35 kV): YJV22 および YJLV22 シリーズなど、10 kV ～ 35 kV の都市配電網、工業団地、大規模な建物の主送電に使用されます。
高電圧および超高圧 XLPE ケーブル (110 kV 以上): 都市の地下送電路、発電所のコンセント、海底送電などの用途に超クリーンな絶縁材料と特殊プロセスを使用します。

シースと構造による分類:

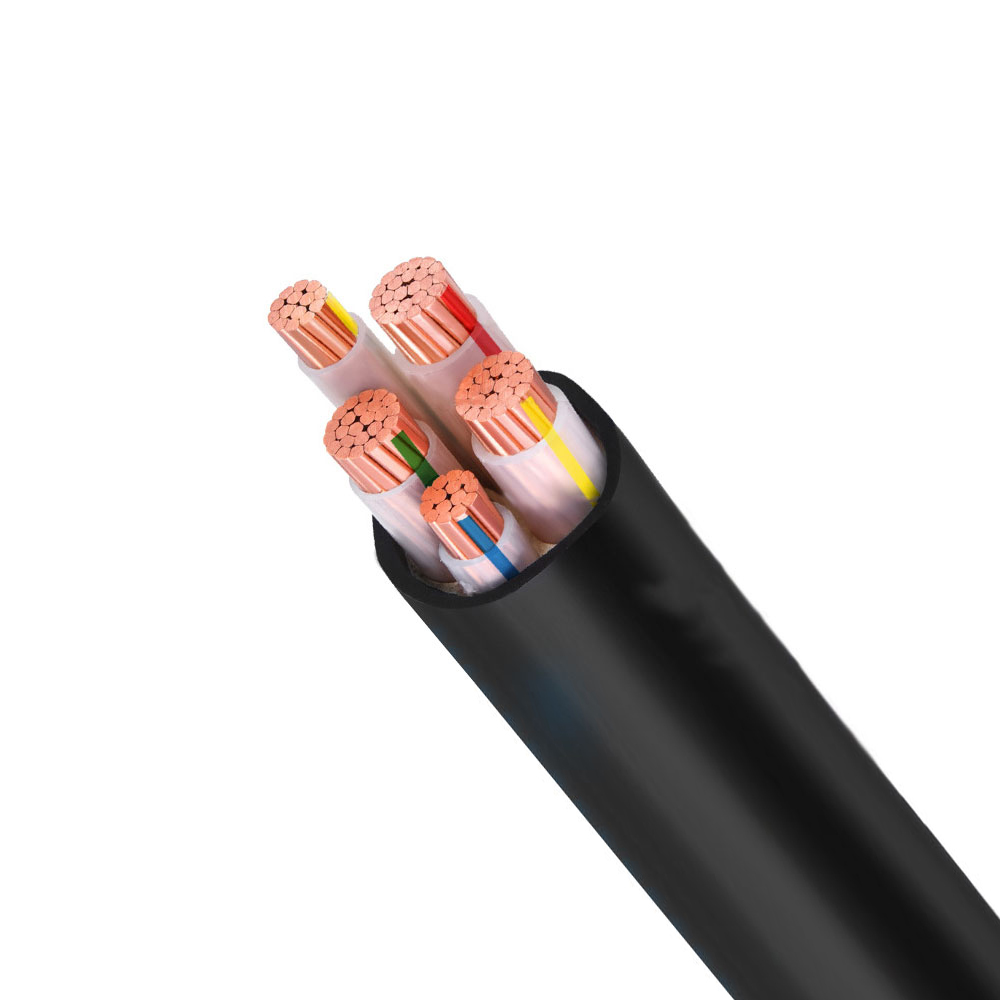

標準タイプ（YJV）：外装シースにPVC（ポリ塩化ビニル）を採用し、最も汎用性の高いタイプです。

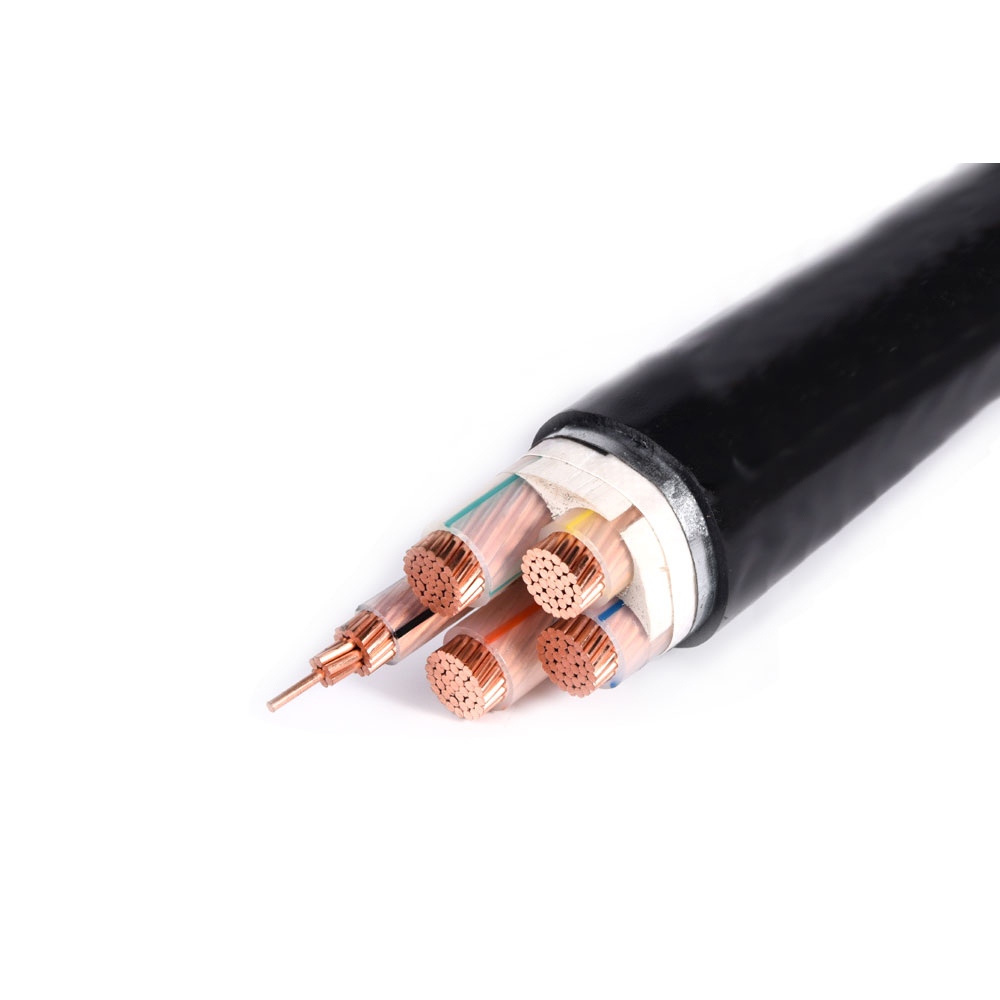

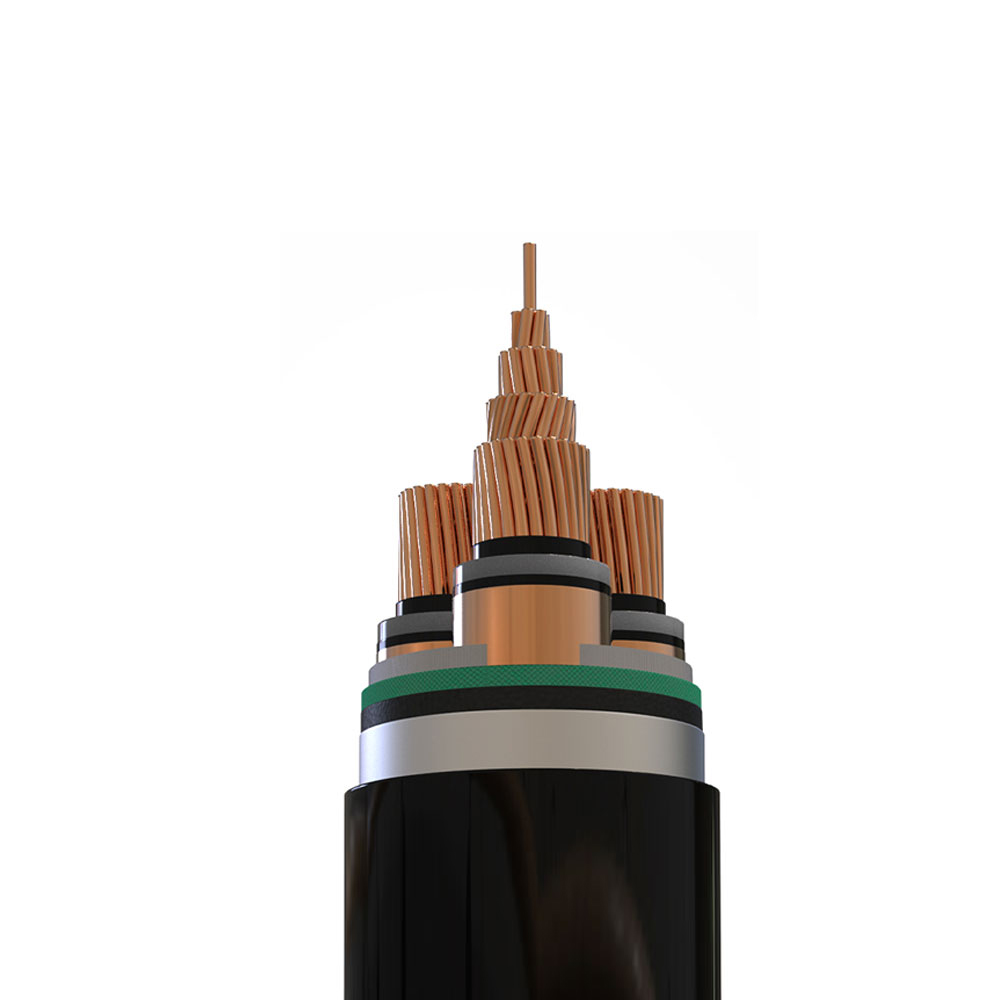

装甲タイプ (YJV22、YJV32 など): 直接埋設や電線管の設置など、機械的保護が必要な用途向けにスチール テープまたはワイヤの装甲で強化されています。

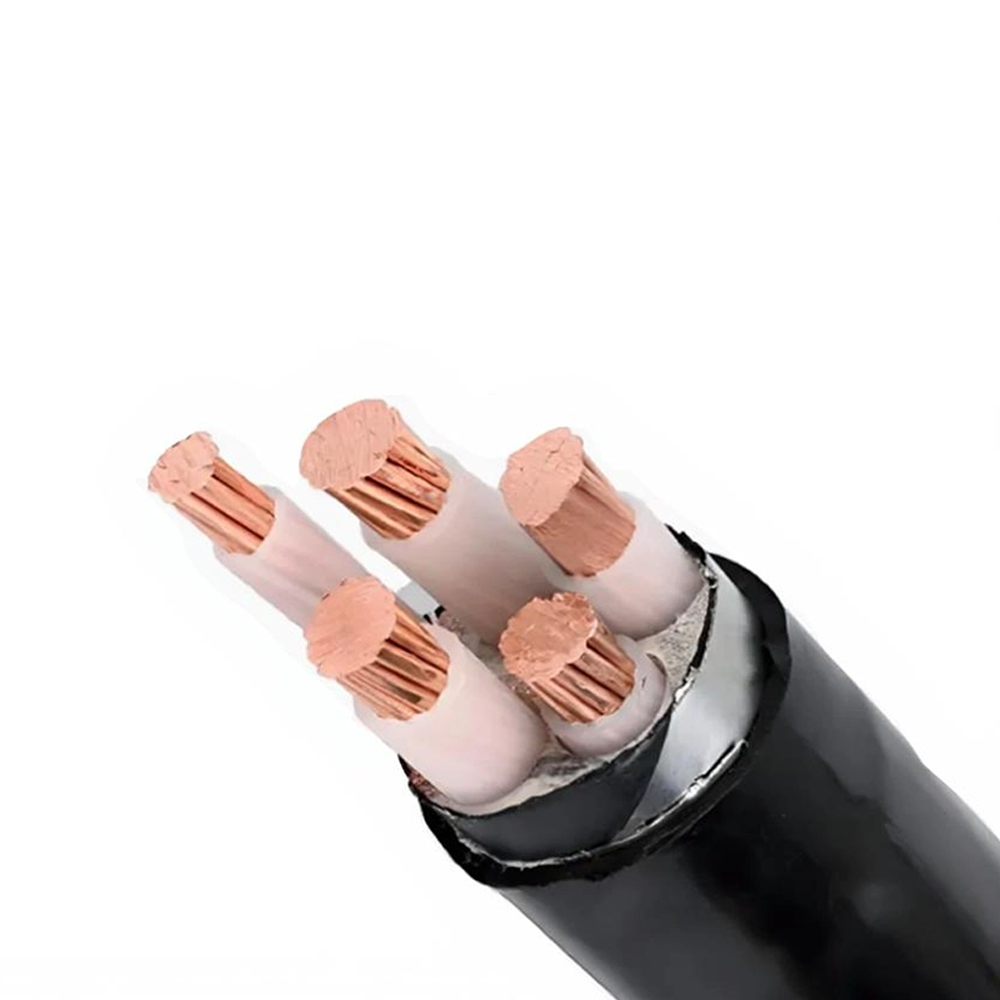

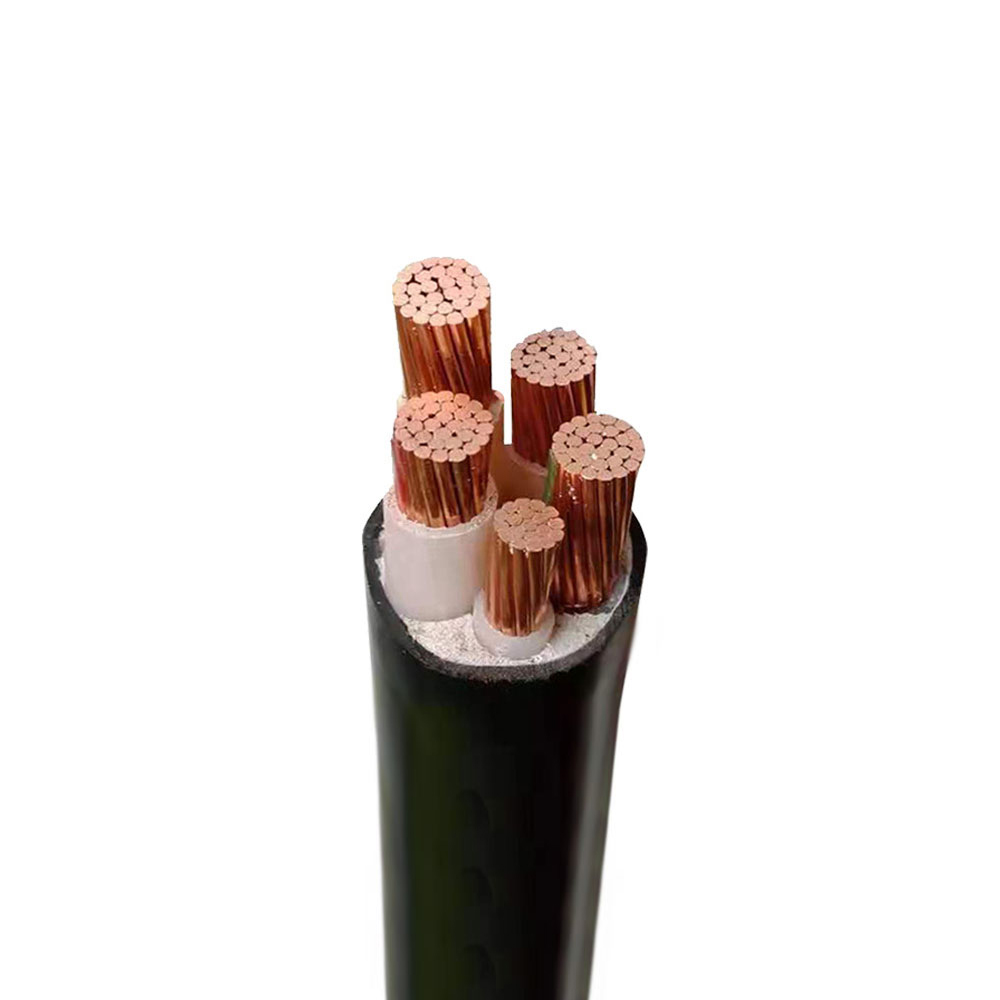

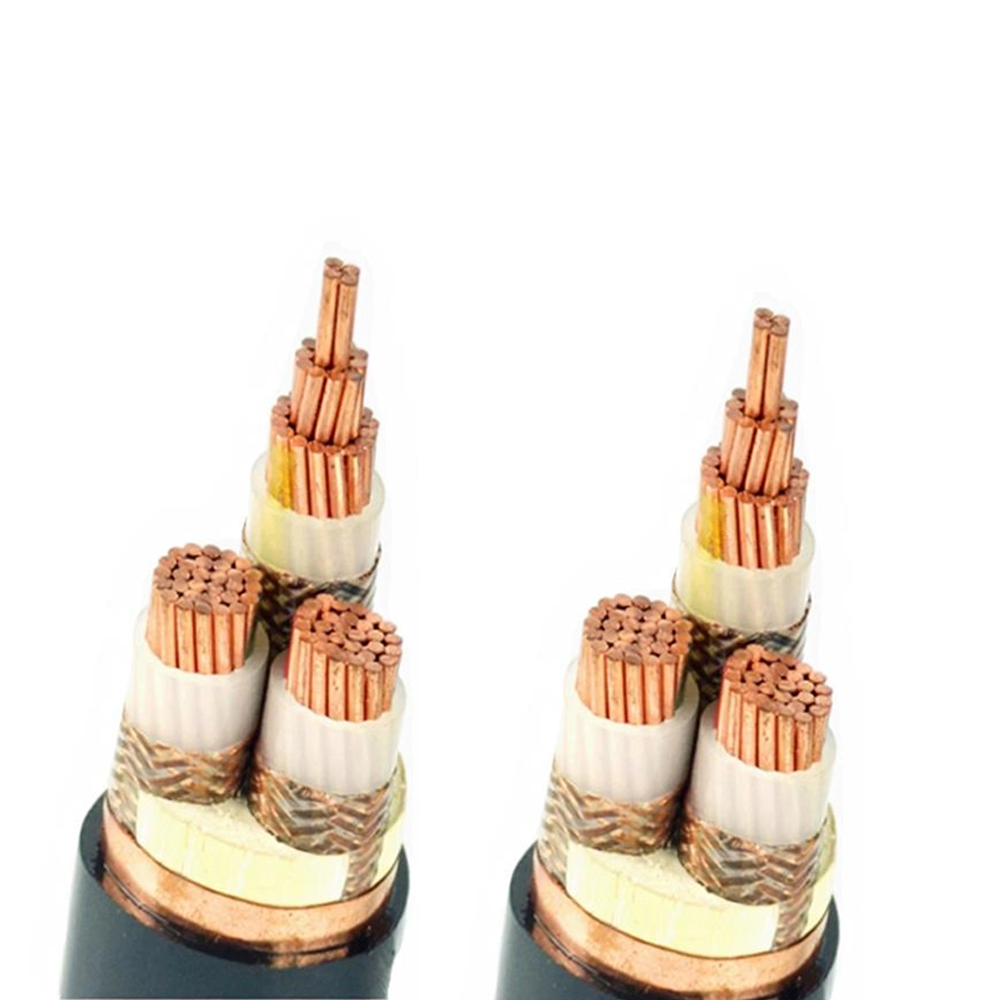

ハロゲンフリー低煙タイプ（WDZ-YJYなど）：ハロゲンフリーのポリオレフィン被覆材を使用しているため、燃焼時の煙が少なく有毒ガスが発生せず、人口密集地に適しています。

主な応用分野:
都市部の電力網とビルの配電: 都市部の地下共同溝から高層ビルの立坑まで、主要な電力供給ラインに最適な選択肢であり、YJV シリーズが頼りになるオプションです。
産業用および再生可能エネルギー発電：工場内の高圧電源、集電線、風力発電所や太陽光発電所の引出線。
交通インフラ: 地下鉄、鉄道、空港の電源システムと照明本管。
大規模な公共施設: 病院、データセンター、スタジアムなど、電源の信頼性に対する要求が高い場所。

Ⅲ．主要な製造プロセス管理
超クリーンな XLPE 絶縁材: 中電圧および高電圧ケーブルには、絶縁体の電気強度を確保するために最高基準を満たす不純物と微小ボイド制御を備えた超高純度の架橋ポリエチレン ケーブル コンパウンドを使用する必要があります。
三層共押出および乾燥硬化: これが中心的なプロセスです。 1 台の押出機で導体シールド層、XLPE 絶縁層、絶縁シールド層を同時に押し出し、滑らかな界面を形成します。次に、ケーブルは高圧窒素と蒸気で満たされた垂直 (VCV) またはカテナリー (CCV) 硬化パイプに入り、そこで高温高圧下でポリエチレンの化学架橋が行われます。
正確な温度とたるみ制御: 養生パイプの各ゾーンの温度は正確に制御される必要があります。同時に、レーザー直径測定とコンピューター制御システムにより、ケーブルがカテナリー状態で過度に曲げたり伸びたりしないようにし、絶縁層の同心性と均一性を保証します。
冷却とガス抜き: 硬化後、ケーブルは段階的に冷却されて形状が固定されます。高電圧ケーブルでは、絶縁体内の残留副生成物を除去するために長時間の熱サイクルも必要です。
オンライン検査: 統合されたオンライン部分放電検出システム、レーザー外径測定、および偏心監視により、リアルタイムの欠陥検出と製品の排除が保証されます。
外装と外装: PVC またはポリオレフィンの外装が硬化した絶縁コア上に押し出され、必要に応じて外装が適用されます。

IV.主要な利点の詳細
包括的な最先端の技術性能: 温度耐性、通電容量、耐電圧、寿命などのすべての重要な性能指標において従来の PVC および PE ケーブルを上回り、ポリマー絶縁ケーブルの最高の技術レベルを表します。
大幅な運用経済性: 通電容量が大きいため、同じ伝送容量でもケーブル断面積を小さくでき、非鉄金属と電線管のスペースを節約できます。寿命が長いため、ライフサイクルの交換コストやメンテナンスコストが削減されます。
高い安全性と信頼性：優れた耐熱性により過負荷のリスクを軽減し、強固な架橋構造により安定した絶縁性能を発揮するため、長期安定稼働が要求される電源システムに特に適しています。
広い電圧範囲の適応性: 1 kV から 500 kV までの成熟したアプリケーションにより、中電圧および高電圧の地下送電における疑いの余地のない主流の技術となっています。
環境改善の可能性: 絶縁体自体にはハロゲンが含まれていません。ハロゲンフリーシース (YJY) と組み合わせることで、環境に優しいケーブルに簡単にアップグレードでき、グリーンビルディング要件を満たします。

概要
XLPE 絶縁電源ケーブルは、最新の電源ケーブル技術の開発における画期的な出来事です。架橋化学によってもたらされる材料性能の飛躍により、低電圧配電から超高圧送電まで、幅広い用途で成功を収めてきました。 XLPE ケーブルを選択することは、単に製品を選択することではなく、より高い信頼性、より長いライフサイクル、優れた運用経済性を提供する技術的パスを採用することを意味します。初期コストは PVC ケーブルよりわずかに高いかもしれませんが、耐用年数全体を通じて得られる包括的な利点により、新規建設およびアップグレード プロジェクトにとって最もコスト効率の高い選択肢となります。これらは、安全で効率的で最新の電力システムを構築するための基礎です。
