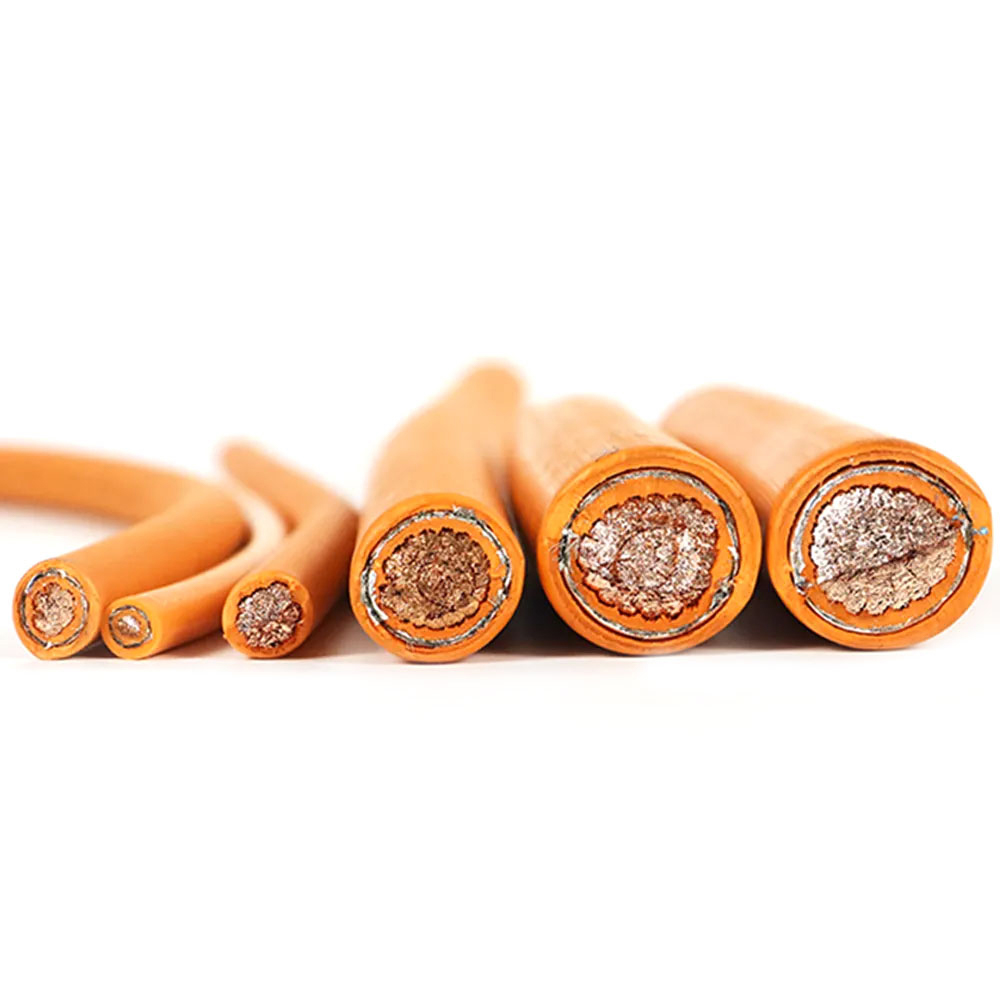

EVRP 電磁波干渉を抑制 EV充電用パイルケーブル

指揮者

より線錫メッキ銅導体、細いより線

断面範囲

2.5 mm2 ～ 50 mm2 (主電源線)、0.5 mm2 ～ 1.5 mm2 (信号/制御線)

コア数

5 コア (L1/L2/L3/N/PE) または 7 コア (2 つの信号コア CC/CP)

定格電圧

450/750V(AC)、1000V(DC)

試験電圧

3.5kV(AC)、6kV(DC)、AC 1分間

断熱材

架橋ポリエチレン (XLPE) またはエチレンプロピレンゴム (EPR)

断熱材の厚さ

0.7mm～1.5mm（断面による）

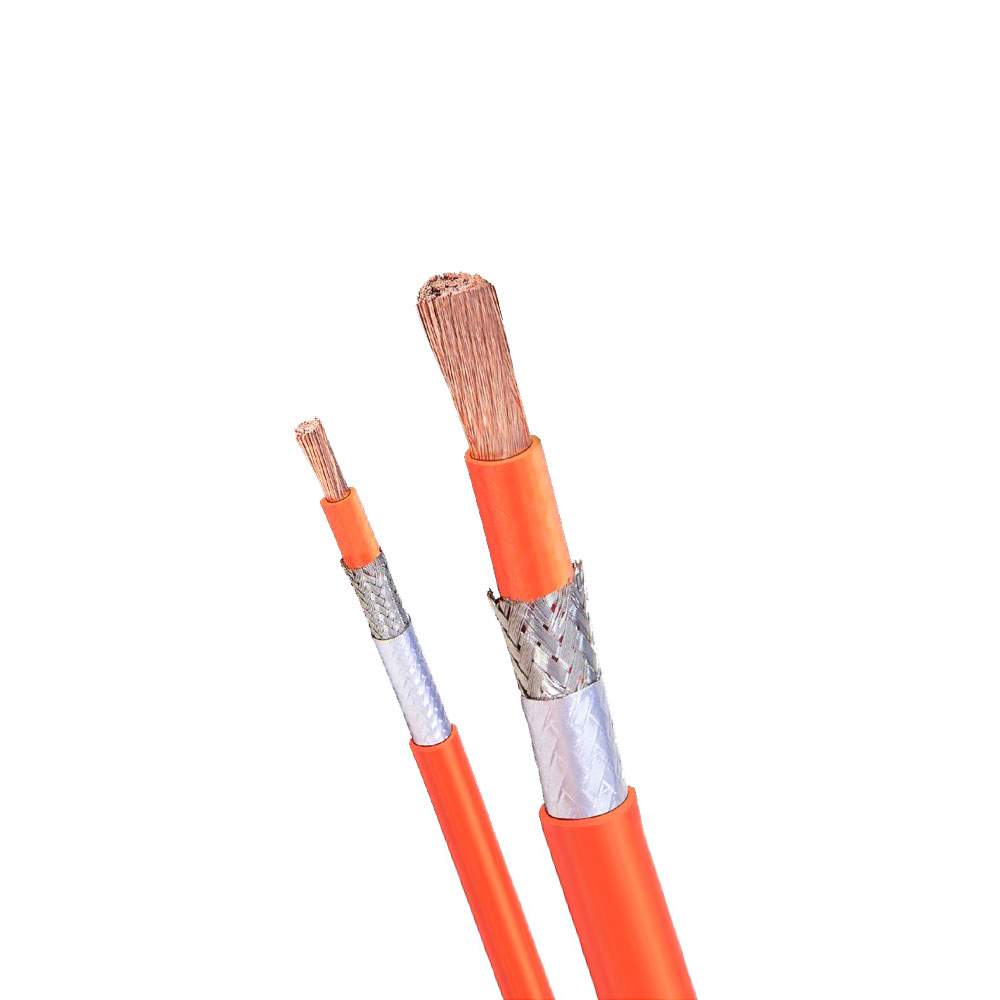

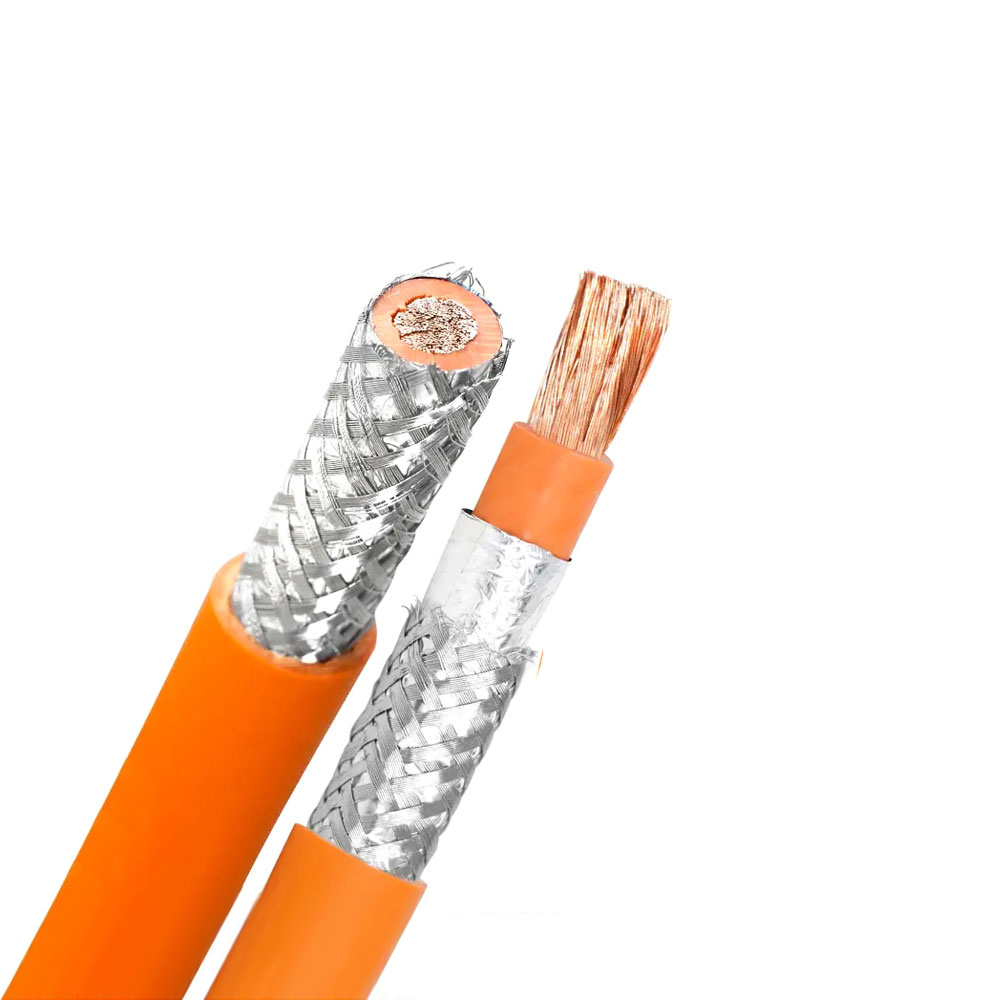

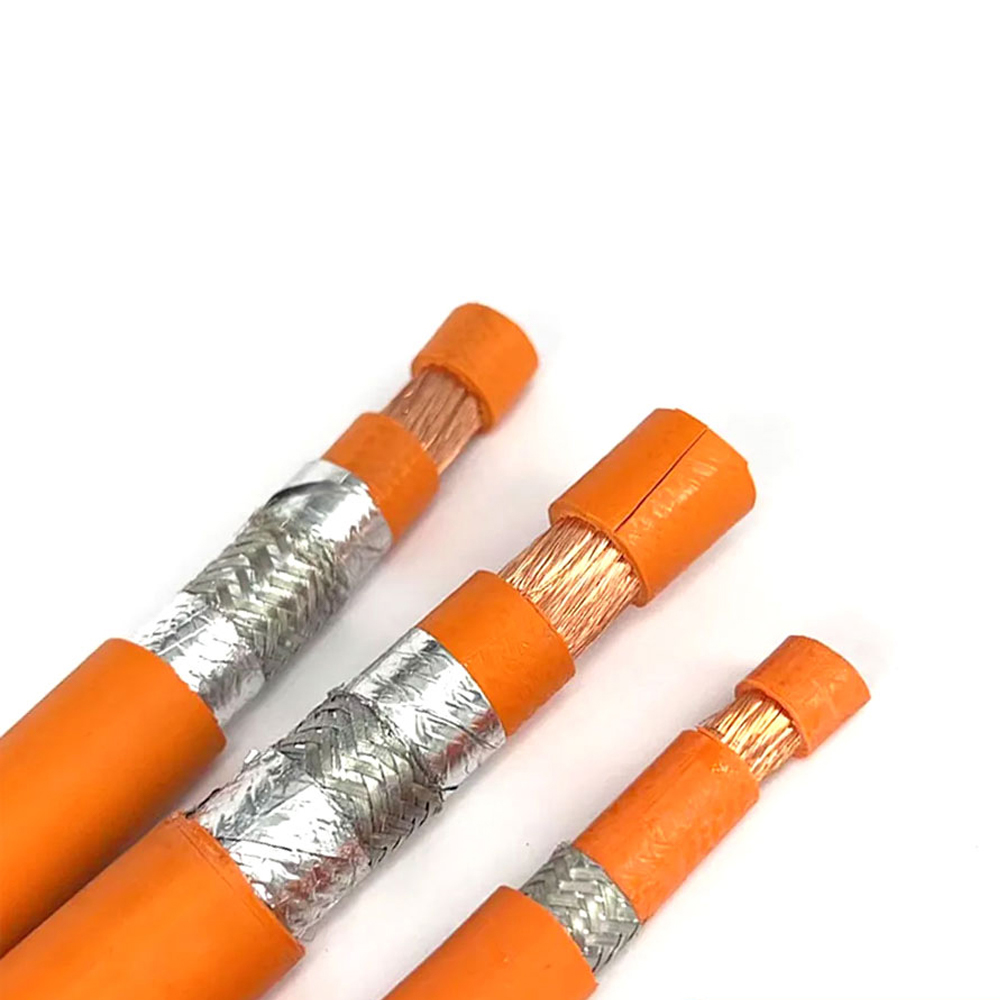

シールド構造

アルミニウム - ポリエステル複合テープ シールド 錫メッキ銅ドレイン線

シース材質

ポリ塩化ビニル (PVC)、熱可塑性エラストマー (TPE)、または塩素化ポリエチレン (CPE)

シースの厚さ

1.5mm～2.5mm

温度範囲

-40℃～90℃（固定設置）、-25℃～90℃（フレキシブル設置）

最小曲げ半径

固定設置 ≥8×ケーブル外径、フレキシブル設置 ≥10×ケーブル外径

絶縁抵抗

≧10MΩ・km（20℃）

耐電圧

長期使用電圧下でも故障なし

シールド効果

シールド減衰率 ≤ 0.8 (1MHz)

炎のパフォーマンス

IEC 60332-1 難燃性要件に準拠

耐油性

ISO 1817油浸試験に合格

耐摩耗性

15,000往復の摩耗テストに合格

引張強さ

≥ 12 N/mm²

曲げ寿命

≥ 20,000 サイクル (柔軟な設置)

耐候性

耐紫外線性があり、屋外での使用に適しています

柔軟性グレード

中程度の柔軟性

カラーコード

茶(L1)、黒(L2)、灰(L3)、青(N)、黄緑(PE)、オレンジ(信号線)

充電規格

IEC 62196-2、GB/T 20234に準拠

保護等級

シース IP67/IP68 オプション

耐衝撃性

1,500回の圧潰サイクルテストに合格

低温での柔軟性

-40℃で曲げても割れない

信号線の特性

コントロールパイロット（CP）および接続確認（CC）専用回線

シールド範囲

90%以上

接地の連続性

IEC 61984接地試験に合格

干渉防止

電磁波に敏感な環境に最適
