XLPE 絶縁およびシース付き電源ケーブルの耐久性を向上させる最も効果的な方法は何ですか?

XLPE ケーブルの耐久性に影響を与えるものを理解する

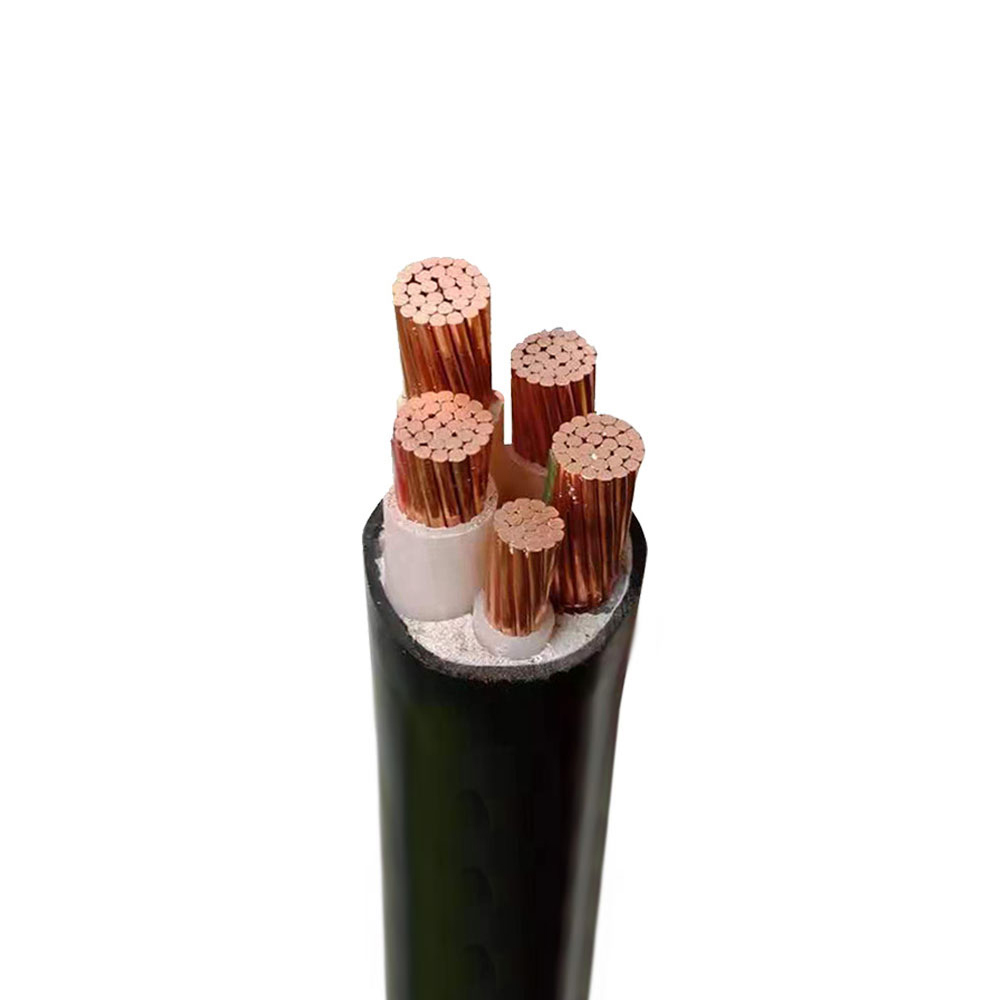

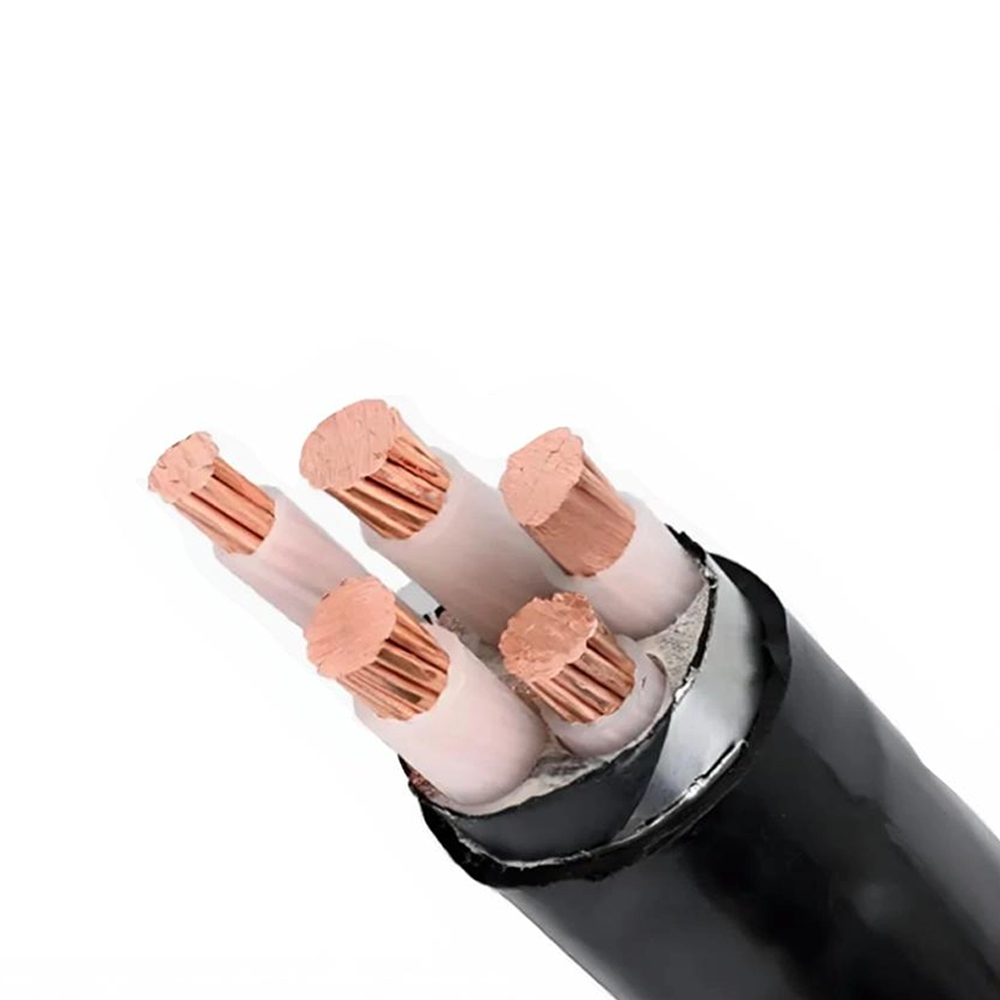

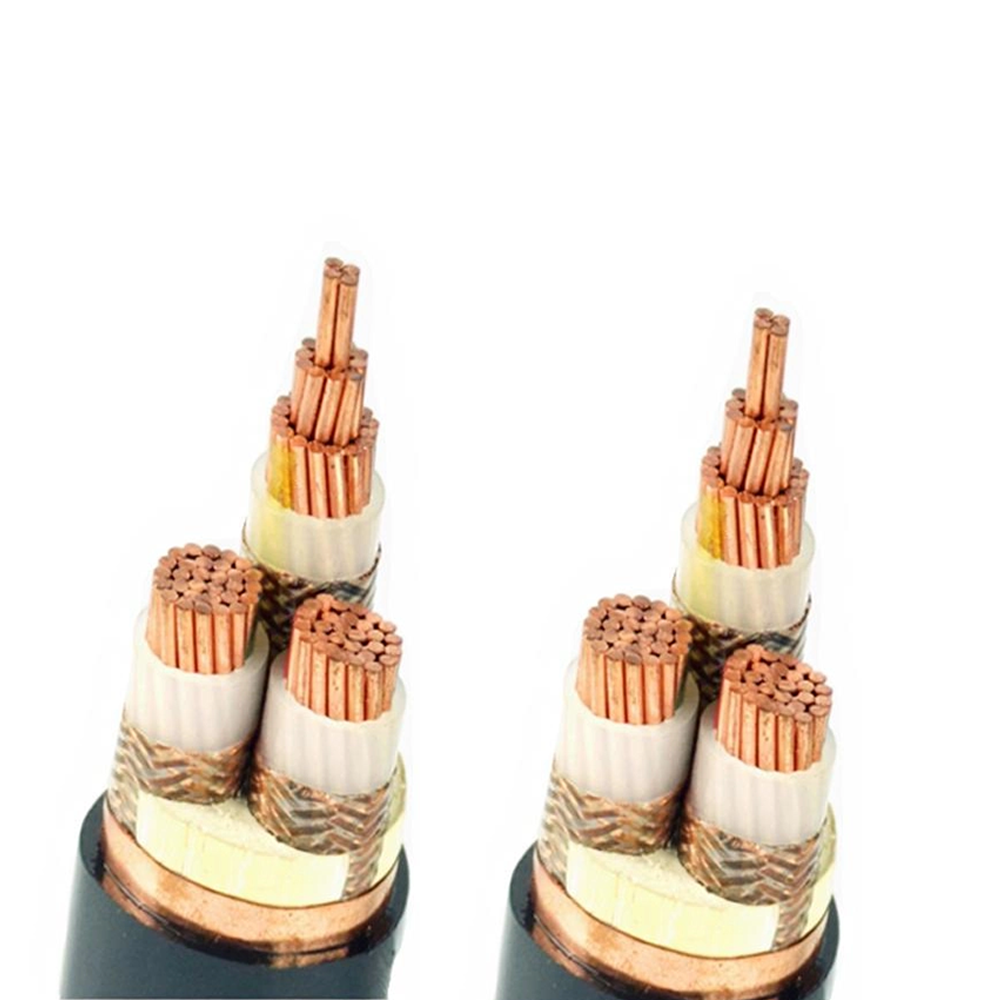

XLPE 絶縁およびシース付き電源ケーブルは広く普及しています 優れた耐熱性、絶縁耐力、機械的特性により、中電圧および高圧配電システムに使用されます。ただし、すべての電気インフラストラクチャと同様、意図的な努力がなければその寿命は保証されません。 XLPE ケーブルの耐久性は、材料の品質、環境への曝露、設置方法、継続的なメンテナンスの組み合わせによって影響されます。これらの要因を理解することは、真に耐用年数を延ばし、予期せぬ故障を減らすための対策を講じる第一歩となります。

XLPE ケーブルの劣化メカニズムには、熱老化、水トリー現象、電気トリー現象、機械的ストレス、および化学的攻撃が含まれます。これらはそれぞれ独立して、または相乗的にケーブル寿命を短縮する可能性があります。 30 年または 40 年の定格を持つケーブルは、これらの要因のいずれかが無視されると、早期に故障する可能性があります。幸いなことに、耐久性の問題のほとんどは、適切なエンジニアリング上の決定と事前の管理によって防止可能です。

適切なケーブルグレードと材質仕様の選択

耐久性は仕様の段階から始まります。特定の用途に適したグレードの XLPE 絶縁材と外装材を選択することが重要です。すべての XLPE コンパウンドが同じというわけではありません。架橋密度、添加剤パッケージ、ベース樹脂の品質の違いが長期的な性能に大きく影響します。

主な重要な考慮事項は次のとおりです。

• 標準の XLPE と比較して水トリーの成長を大幅に遅らせるため、湿潤環境または地下環境に設置する場合は、耐樹木性 XLPE (TR-XLPE) を使用してください。
• 特にオーバーヘッドまたは露出トレイの設置において、直射日光にさらされるケーブルには、UV 安定化された外側シース化合物を指定してください。
• 化学薬品にさらされる産業環境の場合は、油、溶剤、酸に対する耐性が検証された外装材を選択してください。通常は、XLPE コアの上に特殊なポリオレフィンまたは PVC をブレンドしたものです。
• 電圧クラスや設置タイプに応じて、ケーブルが IEC 60502、IEC 60840、IEEE 1202 などの関連規格を満たしていることを確認してください。
• 不純物は接合部や終端部の酸化を促進するため、導体が銅であってもアルミニウムであっても純度基準を満たしていることを確認してください。

調達時に高仕様のケーブルに投資することは、ほとんどの場合、現場での早期交換や応急修理よりもコスト効率が高くなります。

正しいインストール方法の適用

最高品質の XLPE ケーブルであっても、設置中に損傷を受ける可能性があります。この段階で生じる機械的損傷（多くの場合、肉眼では見えない）は、電気トリーイングや湿気の侵入の開始点を作成することにより、耐用年数を大幅に短縮する可能性があります。

ケーブルの完全性を保護する設置のベスト プラクティス:

• 最小曲げ半径を守ってください。 XLPE ケーブルには、最小曲げ半径 (通常、ケーブル全体の直径の 12 ～ 20 倍) が定義されています。これに違反すると、絶縁体に微細な亀裂が生じ、電気的ストレスがかかると故障点となります。
• 引っ張り張力を制御します。 取り付けを引っ張る際にはダイナモメーターを使用し、メーカーの最大引っ張り張力を決して超えないようにしてください。過度の張力により、導体層と絶縁層の両方が伸びて変形します。
• 適切なケーブル ローラーとガイドを使用してください。 溝掘り作業中は、鋭利な端、粗いコンクリート、または砂利の上でケーブルを引きずらないようにしてください。方向を変えるたびにケーブルローラーを使用してください。
• 適切な埋没深さを維持してください。 直接埋設された XLPE ケーブルは、表面の機械的負荷や極端な熱から保護するために、現地の基準 (通常は最小 600 ～ 900 mm) を満たす深さに設置する必要があります。
• 取り付け中にケーブルの端を保護します。 導体素線に水分が侵入するのを防ぐため、接続または終端処理が行われるまでは、ケーブルの端を常にエンド キャップで密閉したままにしてください。

熱負荷と電流容量の管理

熱劣化は、XLPE ケーブルの耐久性に対する最も重大かつ予測可能な脅威の 1 つです。 XLPE の定格連続動作温度は 90°C (および緊急定格は最大 130°C) ですが、これらの限界近くで一貫して動作すると、劣化が不釣り合いに加速します。ケーブル工学で広く適用されているアレニウスの経年劣化モデルによると、動作温度が 10°C 上昇するごとに、絶縁寿命は約半分になります。

熱負荷を効果的に管理するには:

• デフォルト値ではなく実際の土壌熱抵抗率測定値を使用して、正確な電流容量計算を実行します。土壌条件は大きく変化するため、デフォルトの仮定は楽観的すぎることがよくあります。
• 相互加熱により個々のケーブルの電流容量が大幅に低下するため、ディレーティングを行わずに多数のケーブルをきつく束ねたり、密閉されたダクトにまとめたりすることは避けてください。
• 土壌の導電率が低い地域に直接埋設する場合は、熱的に安定した埋め戻し材 (熱抵抗率の低い流動熱埋め戻し材など) にケーブルを設置します。
• 負荷プロファイルを監視し、技術的に許容される緊急定格内であっても持続的な過負荷を回避します。

湿気と水トリーからの保護

水トリー現象は、XLPE 絶縁ケーブル、特に地下設備における最も一般的な長期故障メカニズムです。これは、水が絶縁体に浸透し、電界の影響下で樹木のようなチャネルを形成し、絶縁耐力を徐々に低下させるときに発生します。数年または数十年にわたって、これらは絶縁破壊につながる電気ツリーに発展する可能性があります。

状態監視と診断テストの実施

プロアクティブな状態監視は、XLPE ケーブル システムの寿命を延ばすために利用できる最も強力なツールの 1 つです。障害を待つのではなく、定期的な診断テストにより、対象を絞った修理、負荷管理、または特定のセクションの計画的な交換を通じて、管理可能なうちに進行中の欠陥が明らかになります。

一般的に使用される診断方法は次のとおりです。

• 部分放電 (PD) テスト: 絶縁体内の空隙、汚染、電気トリーを検出します。オフライン (VLF または DAC システムを使用) またはセンサーを使用してオンラインで実行できます。 PD テストは、中電圧 XLPE ケーブルにとって特に価値があります。
• タンデルタ (誘電正接) 測定: 断熱材の損失角を測定し、湿気の侵入や高度な経年劣化に敏感です。連続したテストで増加するタンデルタ傾向は、信頼できる早期警告指標です。
• タイムドメイン反射率測定法 (TDR): ケーブル長に沿った損傷、湿気ポケット、または接合部の欠陥によって引き起こされるインピーダンスの不連続の位置を特定します。
• 熱画像: 接触不良、接触抵抗の増加、または絶縁劣化によって引き起こされるホットスポットを検出するために、アクセス可能な終端および接合部で使用されます。

試運転直後にテストのベースラインを確立し、その後一定の間隔で繰り返します。通常、中電圧回路の場合は 5 年ごと、要求の厳しいサ​​ービス条件のケーブルの場合はより頻繁に行います。時間の経過に伴う結果の傾向は、単一のテスト結果よりもはるかに有益です。

接合部と末端部での品質の確保

ジョイントと終端は、どのケーブル システムでも一貫して最も弱点であり、XLPE ケーブルも例外ではありません。ケーブル絶縁体と接合材または終端材の間の境界面は、非常に正確に準備および組み立てる必要があります。これらの箇所での汚染、不適切な応力制御、または不適切なシールドの修復により、電気的応力が集中し、正常なケーブルの早期故障につながる可能性があります。

中電圧および高電圧の XLPE システムでは、訓練を受け認定された接合者のみが作業する必要があります。信頼できるメーカーの成形済みまたは常温収縮ジョイント キットを使用し、メーカーの取り付け説明書を厳守することと組み合わせると、ジョイントの故障率が大幅に減少します。接合後は、再通電する前に圧力または耐衝撃試験を実行して完全性を確認する必要があります。

長期ケーブル資産管理計画の確立

最後に、耐久性は単なる技術的な課題ではなく、資産管理の規律でもあります。ケーブル敷設日、負荷履歴、テスト結果、修理活動の包括的な記録を維持している組織は、メンテナンスと交換のタイミングについて情報に基づいた決定を下すことができる立場にはるかに優れています。

構造化されたケーブル資産管理計画には、ルート マップと建設完了文書を含む完全なケーブル レジスター、アクセス可能なセクションと露出したコンポーネントをカバーする定期検査スケジュール、診断テストの結果によってトリガーされる状態ベースの介入の定義された基準、ケーブルの寿命、負荷、重要性、および診断結果のバランスをとった交換優先順位モデルが含まれている必要があります。 XLPE ケーブル システムを、設置して忘れるインフラストラクチャではなく、継続的な注目に値する長寿命の資産として扱うことで、電力会社や産業事業者は、設計耐用年数を一貫して達成または上回ることができ、総所有コストを削減し、長期にわたるシステムの信頼性を向上させることができます。
