高性能コンピュータケーブルの伝送安定性は何によって決まるのでしょうか?

伝送安定性がコンピュータ ケーブルの中核となる性能指標である理由

高頻度取引サーバーや AI トレーニング クラスターからプロフェッショナル ワークステーションや 8K ビデオ編集装置に至るまで、現代のコンピューティング環境では、エンジニアがコンポーネントのことを最初に考えることはほとんどありません。しかし、伝送の安定性は、高性能ハードウェアが現実の状況で定格スループットを実際に発揮できるかどうかを決定する基本的な要件です。信号の劣化、電磁干渉、またはインピーダンスの不連続を引き起こすケーブルは、データ速度を低下させ、エラー訂正のオーバーヘッドを増加させ、深刻な場合にはシステムのハング、データの破損、または接続の切断を引き起こします。伝送の安定性を左右するものを理解する 高性能コンピューターケーブル したがって、データの整合性と速度の両方が重要となるシステムを設計、構築、または保守する人にとっては必須の知識です。

伝送の安定性は単一の特性ではなく、導体の形状、絶縁誘電特性、シールド構造、コネクタの終端品質、およびケーブルアセンブリの精度が組み合わさった結果です。これらの各要素は信号チェーン全体に独立して寄与しており、いずれか 1 つの領域の弱点が、十分に仕様が定められたケーブル アセンブリのパフォーマンスを支配する可能性があります。

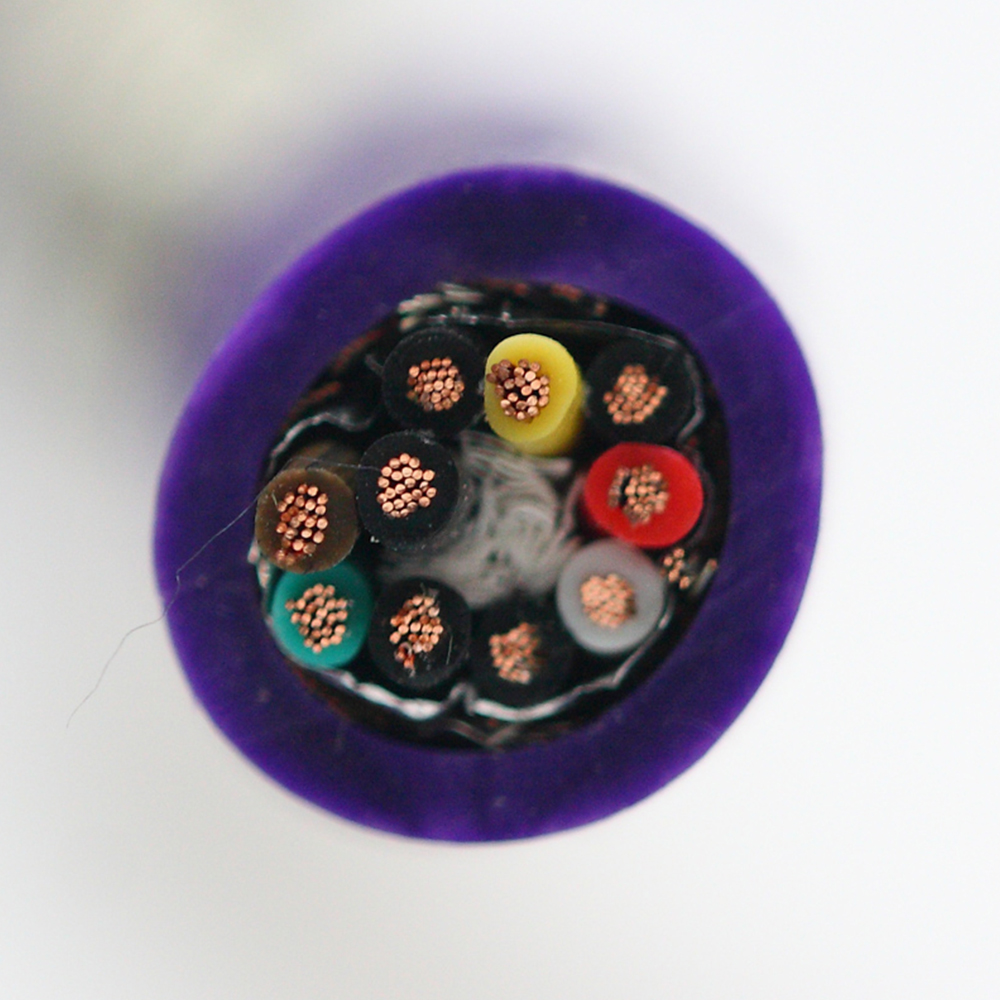

導体設計とそのシグナルインテグリティへの影響

導体は電気信号が伝わる場所であり、その物理的特性によって、高周波信号がケーブルの一方の端からもう一方の端にどれだけ忠実に伝送されるかが直接決まります。 USB 4、Thunderbolt 4、PCIe Gen 4/5、または 100GbE などの高いデータ レートでは、表皮効果が顕著になります。周波数が上昇するにつれて、電流が導体の外表面にますます集中し、使用可能な断面積が効果的に減少し、抵抗が増加します。これにより、挿入損失が増加し、高周波信号成分が減衰し、受信機で波形歪みが発生します。

高性能ケーブルは、いくつかの導体戦略を通じてこの問題に対処します。銀メッキの銅導体は、裸の銅と比較して銀のわずかに高い表面導電率により表皮効果損失が低減されるため、高級データケーブルで一般的です。撚り線では各ワイヤの接触点で小さいながらも測定可能なインピーダンスの変動が生じるため、固定設置の場合は撚り線よりも単線導体の方が好まれます。より線導体が必要な柔軟な用途では、より線の形状と撚り長さを厳密に制御することで、この影響を最小限に抑えます。導体の直径も、ケーブルの特性インピーダンス目標に正確に一致させる必要があります。通常、同軸 RF ケーブルの場合は 50Ω、高速データ ペアの場合は 100Ω の差動です。

誘電体材料とインピーダンスの一貫性

各導体の周囲の絶縁体 (誘電体) は電気的に不活性ではありません。すべての誘電体材料には特有の誘電率 (誘電率) があり、ケーブルを通る信号の伝播速度とケーブルの特性インピーダンスに直接影響します。ケーブルの長さに沿った誘電率の変化は、インピーダンスの不連続性に直接変換され、信号の反射を引き起こします。高速デジタル システムでは、これらの反射がシグナル アイ ダイアグラム上のノイズとして現れ、ビット エラー レートが増加します。

標準の PVC 絶縁体は、低周波用途に適していますが、誘電率が比較的高く変動しやすいため、高速データ ケーブルにはあま​​り適していません。代わりに、高性能コンピュータ ケーブルでは、対象となる周波数範囲全体で一貫した特性を維持する低損失の誘電体材料が使用されます。

高性能ケーブルの一般的な誘電体材料とその特性:

• PTFE（ポリテトラフルオロエチレン）： 誘電率は約 2.1 で、温度および周波数全体にわたって非常に安定しています。高級 RF ケーブル、高速テスト ケーブル、航空宇宙グレードのデータ アセンブリで使用されます。安定したインピーダンスには優れていますが、コストが高く、加工が困難です。
• FEP（フッ素化エチレンプロピレン）： 誘電率は 2.1 ～ 2.2 で、PTFE の電気的利点のほとんどを維持しながら、PTFE よりも押し出しが容易です。 Cat 6A および Cat 8 イーサネット ケーブルおよび高速内部データ ケーブルで広く使用されています。
• 発泡ポリエチレン: 空気で満たされたセル構造により、実効誘電率が 1.5 未満に低下し、信号伝播速度が大幅に向上し、損失が減少します。高周波用途の同軸ケーブルに使用されます。
• HDPE（高密度ポリエチレン）： 誘電率は約 2.3、優れた電気特性とコスト効率に優れています。データセンターの構造化ケーブル配線では一般的です。

誘電体の壁厚の製造上の一貫性も同様に重要です。導体が絶縁体内で中心からずれている偏心は、周期的なインピーダンス変動を引き起こし、リターンロスを発生させ、信号の完全性を悪化させます。高性能ケーブル メーカーは、リアルタイムで肉厚を監視する精密押出装置を使用して、偏心を数分の 1 ミリメートルまで最小限に抑えています。

シールド構造と電磁干渉の除去

電磁干渉 (EMI) は、ケーブルに結合する外部ソースと、外部に放射するケーブル内の信号の両方から発生しますが、現実のコンピューティング環境における伝送の安定性に対する最も実際的な脅威の 1 つです。サーバー ルーム、データ センター、および産業用コンピューティング施設は、スイッチング電源、冷却ファン、無線無線機、高電流モーター ドライブで満たされ、電気ノイズの多い場所です。適切なシールドが施されていないケーブルは、信号導体でこのノイズを拾い、信号対ノイズ比が低下し、エラーが増加します。

高性能コンピュータ ケーブルは、多層シールド戦略を採用して、高いカバレッジと広範な周波数効果の両方を提供します。シールド システムの性能は、その伝達インピーダンスとシールド カバレッジの割合によって定量化されます。伝達インピーダンスが低く、カバレッジが高いほど、EMI 除去が優れていることを示します。

差動信号ペア (USB、Thunderbolt、DisplayPort、イーサネットで使用されるアーキテクチャ) の場合、個々のペアのシールド (S/FTP または U/FTP 構造) により、同じケーブル内のペア間で最高のクロストーク除去が実現します。これは、Cat 8 イーサネットやアクティブな光ケーブル アセンブリのように、複数の高速ペアがケーブル ジャケットを共有する場合に重要です。

差動ペアの形状とクロストーク制御

USB 3.2、PCIe、DisplayPort 2.1、および 1GbE を超えるイーサネットのすべてのバリアントを含む最新の高速コンピュータ インターフェイスでは、相補信号を伝送する 2 本の導体の間の電圧差としてデータが送信される差動信号方式が使用されます。この技術はコモンモードノイズに対する固有の耐性を提供しますが、それは各ペア内の 2 つの導体の物理的対称性に大きく依存します。幾何学的非対称性（絶縁体の厚さの違い、撚り長さの不均等、間隔の不一致など）があると、ペアが歪んでしまい、一方の導体の信号が他方の導体の信号よりもわずかに早く受信機に到着します。マルチギガビットのデータレートでは、ピコ秒のスキューでも受信機のデコードエラーを引き起こす可能性があります。

差動ペアのツイスト レートは、2 つの競合する要件のバランスをとるように慎重に設計されています。つまり、きつく一貫したツイストはコモンモード除去と機械的対称性を向上させますが、過度にきつくツイストすると、ルートに比べてケーブルの長さが長くなり (ペア間のスキューに影響を及ぼし)、導体に応力が導入される可能性があります。マルチペアケーブル内の異なるペアには意図的にわずかに異なるツイストレートが与えられ、各ペアが固有の電気長を持ち、特定の周波数でのペア間の共振クロストーク結合を防ぎます。

コネクタの終端品質と接触信頼性

ケーブル アセンブリの伝送の安定性は、最も弱い接続点によって決まります。コネクタは、ケーブル アセンブリの中で常に最も故障しやすい要素です。コネクタ インターフェイスでは、機械的精度、接点材質、終端方法はすべて信号の完全性に直接影響します。コネクタでのインピーダンスの不連続は避けられません。ケーブルからコネクタへの移行時に形状が突然変化します。しかし、高性能コネクタの設計では、この不連続部分の電気長が最小限に抑えられ、整合したインピーダンス構造を使用して反射が低減されます。

金メッキ接点は、金の酸化耐性により、数千回の嵌合サイクルや長年の使用にわたって低く安定した接触抵抗を維持するため、信頼性の高いコンピュータ ケーブル コネクタの標準となっています。ベースメタル接点の酸化により、時間の経過とともに接触抵抗が上昇すると、挿入損失が増加し、信号反射が発生します。高速アプリケーションの場合、コネクタのリターンロス仕様 (コネクタがインピーダンス整合をどの程度維持しているかを示す尺度) をプロトコルの要件に照らして検証する必要があります。たとえば、USB4 および Thunderbolt 4 ケーブルには、ケーブル自体と同じくらい厳しいコネクタ性能仕様が定められています。

高速アプリケーションのコネクタ品質を評価する際に確認すべき要素:

• コンタクトのめっき厚さ - ハイサイクル用途向けにニッケルバリア上に最小 0.5µm の金
• ターゲットプロトコルの周波数範囲に一致したリターンロス定格
• 嵌合サイクル定格 — USB-C コネクタは最低 10,000 サイクルの定格が必要です
• ストレインリリーフ設計 — 導体と接点間のはんだまたは圧着接合部を屈曲疲労から保護します。
• サードパーティ認証 - USB-IF、Thunderbolt 認証、または HDMI フォーラム準拠テスト

ケーブル長、アクティブコンポーネント、およびプロトコル固有の制限

パッシブ ケーブル アセンブリ (導体、絶縁体、シールド、コネクタのみを含むもの) は、適切な信号品質を維持できる長さに関して基本的な物理的制限を受けます。ケーブルの長さが長くなると、挿入損失が蓄積し、受信信号の振幅が減少します。すべてのプロトコルは、ケーブルとコネクタがその範囲内に収まらなければならない最大挿入損失バジェットを定義します。このバジェットを超えると、受信機のイコライザーが補償できなくなり、ビット エラーが発生します。

パッシブ ケーブルの制限を超える長さが必要なアプリケーションの場合、アクティブ ケーブルにはケーブル アセンブリ自体に信号調整電子機器 (通常はリタイマーまたはリドライバー) が組み込まれています。アクティブ光ケーブル (AOC) は、一方の端で電気信号を光に変換し、もう一方の端で電気信号に戻し、数十メートルの配線の長さに関連する挿入損失を事実上排除します。これらのアクティブなアプローチは、パッシブ銅線だけでは物理的に不可能な距離にわたって伝送の安定性を維持するため、データセンターの相互接続、ストレージ エリア ネットワーク、およびハイ パフォーマンス コンピューティング クラスタのバックプレーン接続に不可欠なものとなっています。

伝送安定性の試験と検証

高性能ケーブルを指定することは始まりにすぎません。ターゲットの設置環境で実際に安定した伝送を実現することを検証することも同様に重要です。データシートに対してテストまたは確認する必要がある主要な電気パラメータには、挿入損失 (減衰)、リターンロス、近端クロストーク (NEXT)、遠端クロストーク (FEXT)、伝播遅延、およびペア間のスキューが含まれます。構造化されたケーブル配線の場合、Fluke DSX シリーズなどのフィールド テスターはこれらすべてのパラメータを測定し、設置されたケーブル プラントが定格カテゴリを満たしていることを証明できます。

Thunderbolt 4 ケーブル、高速 HDMI アセンブリ、PCIe Gen 5 ライザーなどの個々のケーブル アセンブリについては、関連する業界認証機関が実施するプロトコル固有の準拠テストにより、動作条件の全範囲にわたる伝送の安定性が最も強く保証されます。テストの証拠もなしに準拠を主張するノーブランドの代替品ではなく、信頼できるメーカーから認定アセンブリを購入することは、長期にわたって伝送の安定性がハイパフォーマンス コンピューティング アプリケーションの要求を満たすことを保証する最も信頼できる方法です。
