ネットワークの速度と距離のニーズに実際に適合する通信ケーブルはどれですか?

ケーブルの種類をネットワークの距離と速度に合わせる

ネットワーク計画における最大の間違いは、不適切なケーブルを選択することではなく、仕事に適さないケーブルのカテゴリを選択することです。同軸ケーブル、ツイストペアケーブル、および光ファイバーケーブルは、品質によってランク付けされた代替可能なオプションではありません。これらは、根本的に異なる距離と帯域幅のプロファイルに合わせて構築されています。あ 猫8ツイストペアケーブル 40Gbps をプッシュできますが、伝送距離は 30 メートルに限られます。そのため、単一ラック列内でのサーバーとスイッチの接続には理想的ですが、キャンパス内の建物を接続する場合には役に立ちません。対照的に、シングルモード ファイバー (G.652D) は、最小限の減衰で信号を最大 100km まで伝送しますが、1 メートルあたりのコストが高く、両端に光トランシーバーが必要です。

ケーブルを指定する前に、次の 3 つの質問に順番に答える必要があります。 最大配線長はどれくらいですか?現在、および 5 年後にアプリケーションに必要なスループットはどれくらいですか?また、ケーブルはプレナムの天井、地下の導管、屋外の空中スパンなど、どのような物理的環境を通過するのでしょうか?距離と速度のトレードオフを誤ることは、新規設置における最も一般的で最もコストのかかる配線エラーです。

主要なケーブル ファミリを実際のパフォーマンスで比較する

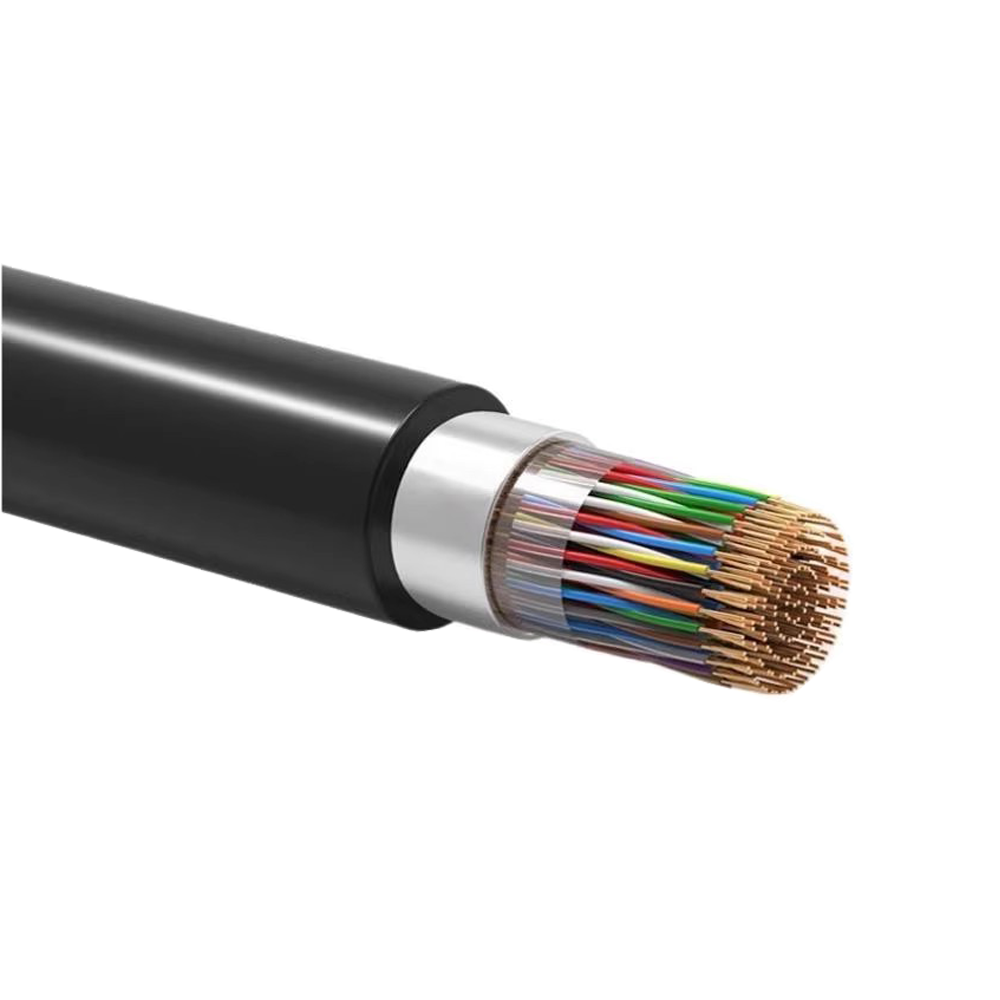

各ケーブル ファミリは、それぞれ異なるニッチ市場に対応します。同軸ケーブル (RG6、RG11) は、依然としてケーブル TV、衛星フィード、およびアナログ監視の標準であり、1 メートルあたりの低コストで強力なシールドを提供します。 Cat5e から Cat8 までのツイスト ペア ケーブルは、コスト、終端の容易さ、オフィスやデータセンターのほとんどのニーズに適した帯域幅のバランスをとっているため、エンタープライズ イーサネットの主流となっています。光ファイバー ケーブルはシングルモードとマルチモードに分かれており、銅線の距離と干渉制限がボトルネックとなる長距離バックボーンと高密度データセンター相互接続用に予約されています。

密集した設置環境ではシールド設計がより重要となる理由

クロストークと電磁干渉は、より多くのケーブルが 1 つのトレイまたは導管に詰め込まれるほど深刻になります。これは、まさに現代のデータセンターや産業用制御室で見られる状況です。適切にシールドされたケーブルは、カバー率 100% の縦方向に巻かれたアルミ箔とカバー率 85% 以上の錫メッキ銅編組を組み合わせており、 80 dBの横方向変換損失 。このレベルのシールドがないと、ケーブルを長距離にわたって並行して配線すると、特に 500 MHz を超える周波数でビット エラー レートが著しく増加する可能性があります。

インストールにシールドのアップグレードが必要な兆候

• 高圧電力線またはモーターと平行に走るケーブル トレイ
• 1 つのコンジット内で 24 本を超えるケーブルを高密度に束ねる
• 可変周波数ドライブまたは RF 送信装置の近く
• エラー訂正マージンがすでに厳しい場合に 1 Gbps を超える速度で実行されるアプリケーション

インピーダンス制御: 信号品質における見落とされている要素

インピーダンスの不整合により信号反射が発生し、ケーブルの定格帯域幅に達するずっと前にスループットが低下します。標準システムは、50 Ω、75 Ω、または 100 Ω の特性インピーダンスを中心に構築されており、許容範囲はちょうど ±2Ω 。安定した誘電率、制御された絶縁層の偏心、正確な撚りピッチといった製造の一貫性によって、その許容差がリール全体にわたって維持されるかどうかが決まります。製造中のタイムドメイン反射計テストでは、ケーブルの出荷前にインピーダンスの不連続性を検出しますが、ケーブルの外径の 4 倍を超えるきつく曲げると、高品質のケーブルであってもインピーダンスの変動が生じる可能性があるため、設置業者は現場で導通性を確認する必要があります。

ケーブルの選択をコンプライアンスおよび認証基準に合わせる

ケーブルの仕様は、パフォーマンスだけで決定されるものではなく、コンプライアンスも考慮したものです。国際プロジェクトでは通常、TIA/EIA-568、ISO/IEC 11801、または EN 50173 への準拠が必要であり、地域間で規格が一致しないと、機器の認証が遅れたり、保証が無効になったりする可能性があります。防火分類により、新たな層が追加されます。プレナム定格ケーブルは、空気処理空間で使用するための難燃性要件を満たさなければなりませんが、交通駅や高層ビルなどの密閉された公共空間では、低煙ゼロハロゲン (LSZH) 被覆の義務がますます高まっています。複数の国での展開用にケーブルを調達する購入者は、設置開始後ではなく、大量注文を行う前に、認定書類が目的の市場に適合していることを確認する必要があります。

単価を超えた総所有コストの計算

メートルあたりのコストが最も低いケーブルの価格は、3 ～ 5 年以内に総所有コストを失うことがよくあります。 25 年の設計寿命と 90% 以上の性能保持率を備えたケーブルは、より安価で劣化が早いオプションを選択した場合に最終的に発生するケーブル再配線の人件費を回避します。従来の Cat5e 機器をサポートする Cat6a などの下位互換性のあるケーブル ファミリも、施設の一部の速度が向上した場合に既存のインフラストラクチャを撤去する必要がないため、段階的なアップグレードのコストを削減します。

購入前に比較する価値のあるコスト要素

• 保証期間と実際にカバーされるパフォーマンス指標
• リールごとの追跡可能なバッチおよびテストデータの利用可能性
• 既存のコネクタおよびパッチパネルとの互換性
• メーカーの既存の設置ベースからの故障率データ

結局のところ、正しいのは、 通信ケーブル これは、単にデータシートで最高の定格速度を持つものではなく、距離、帯域幅、環境、コンプライアンスのニーズに正確に適合するものです。
