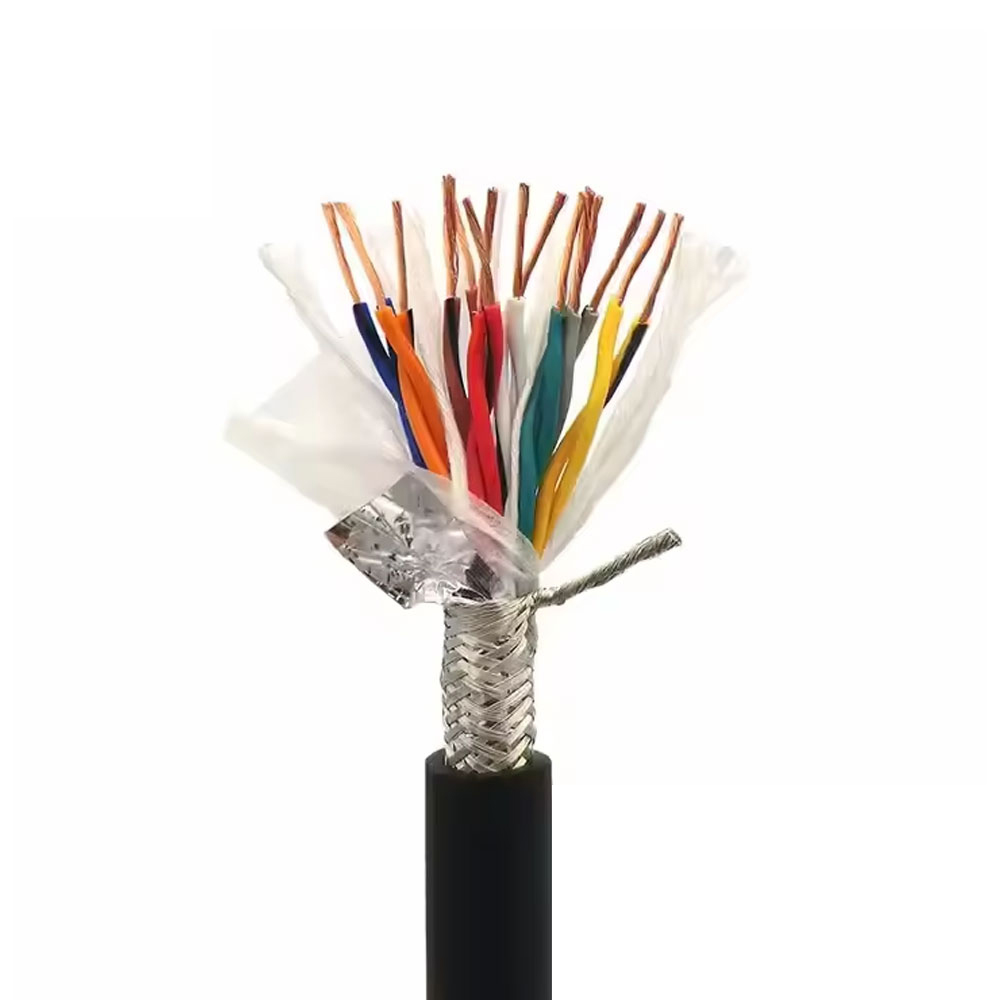

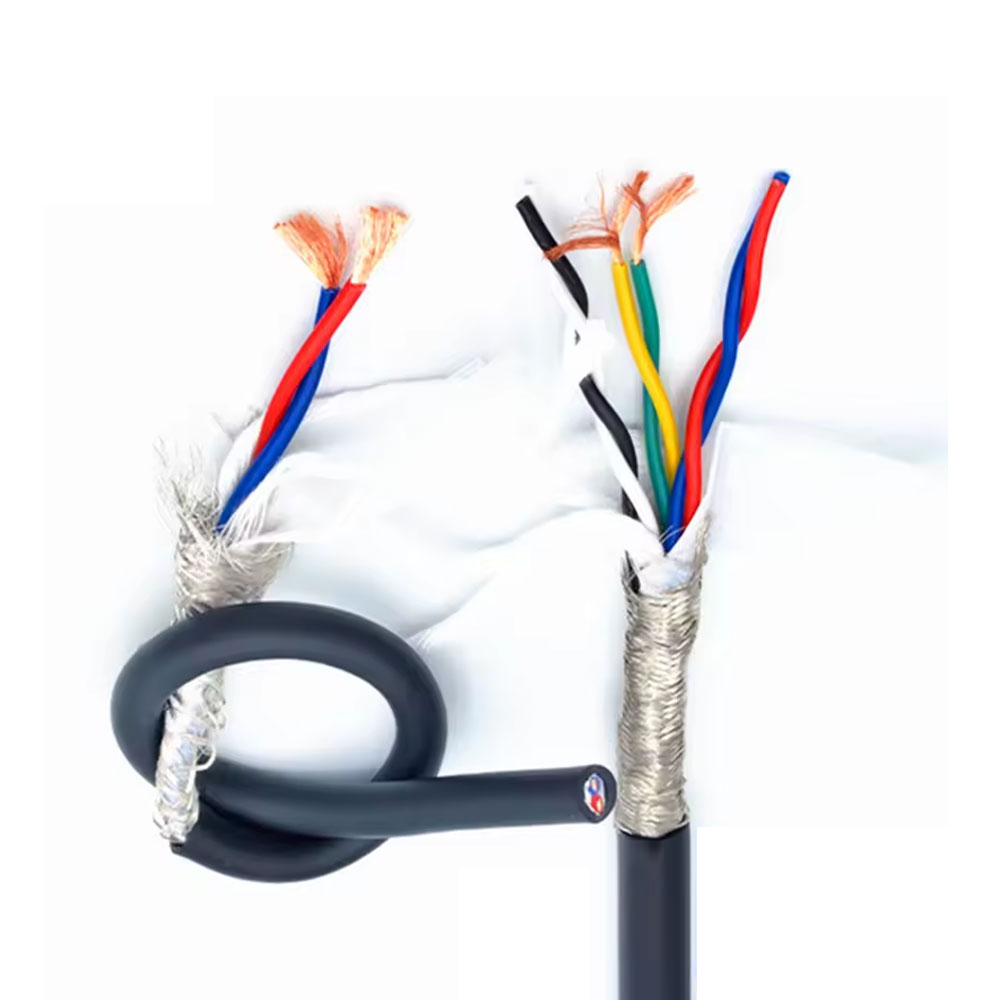

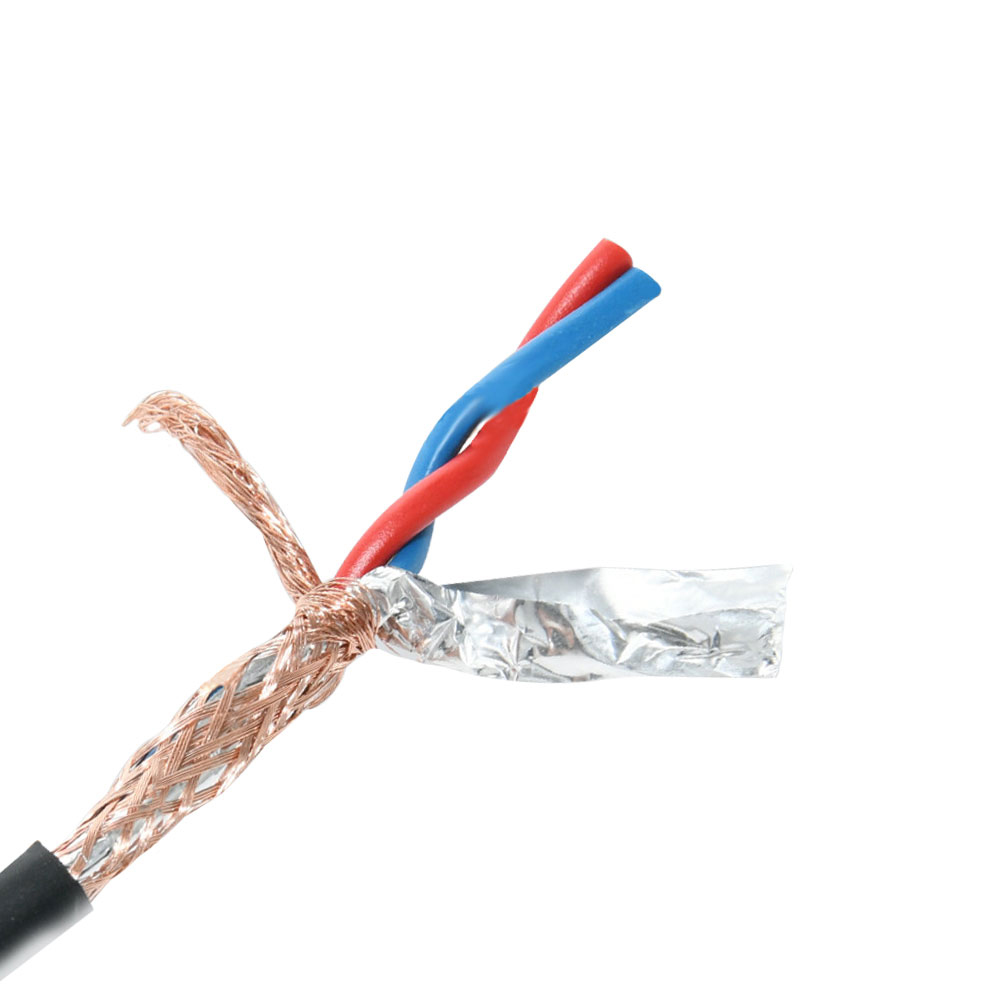

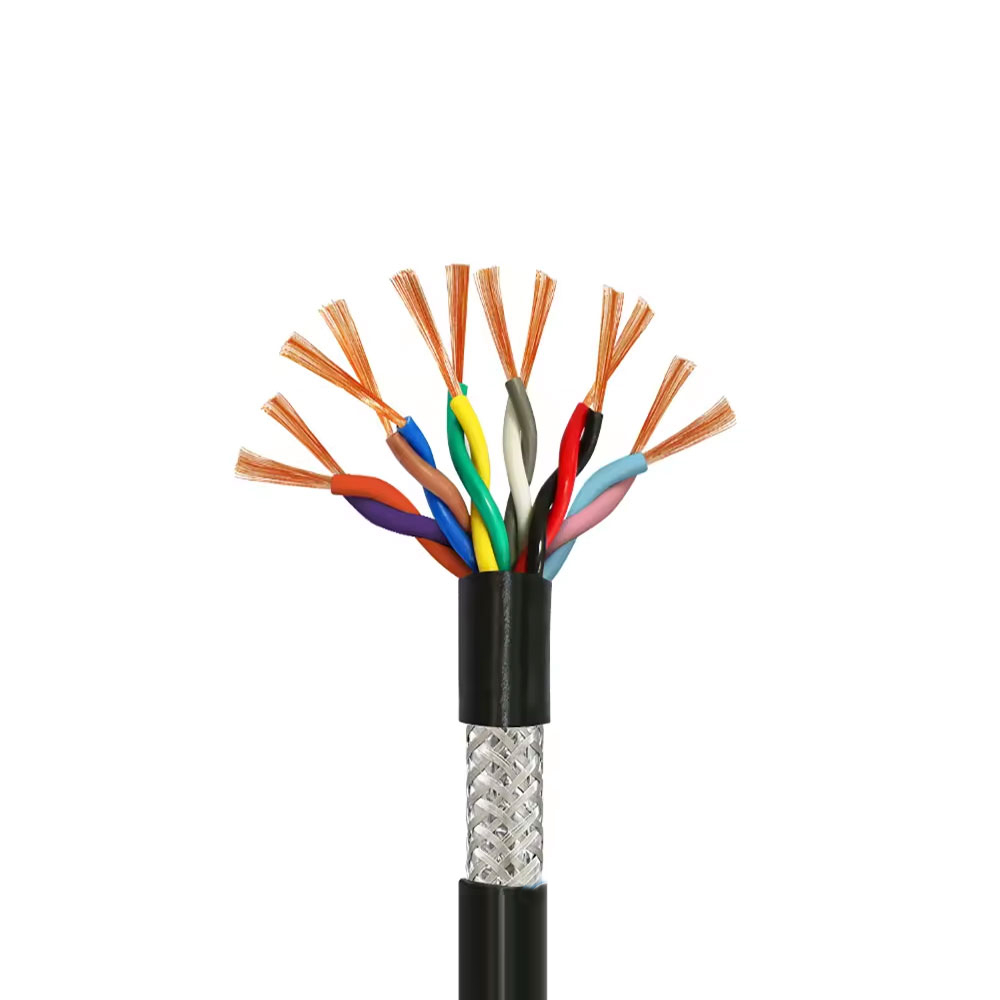

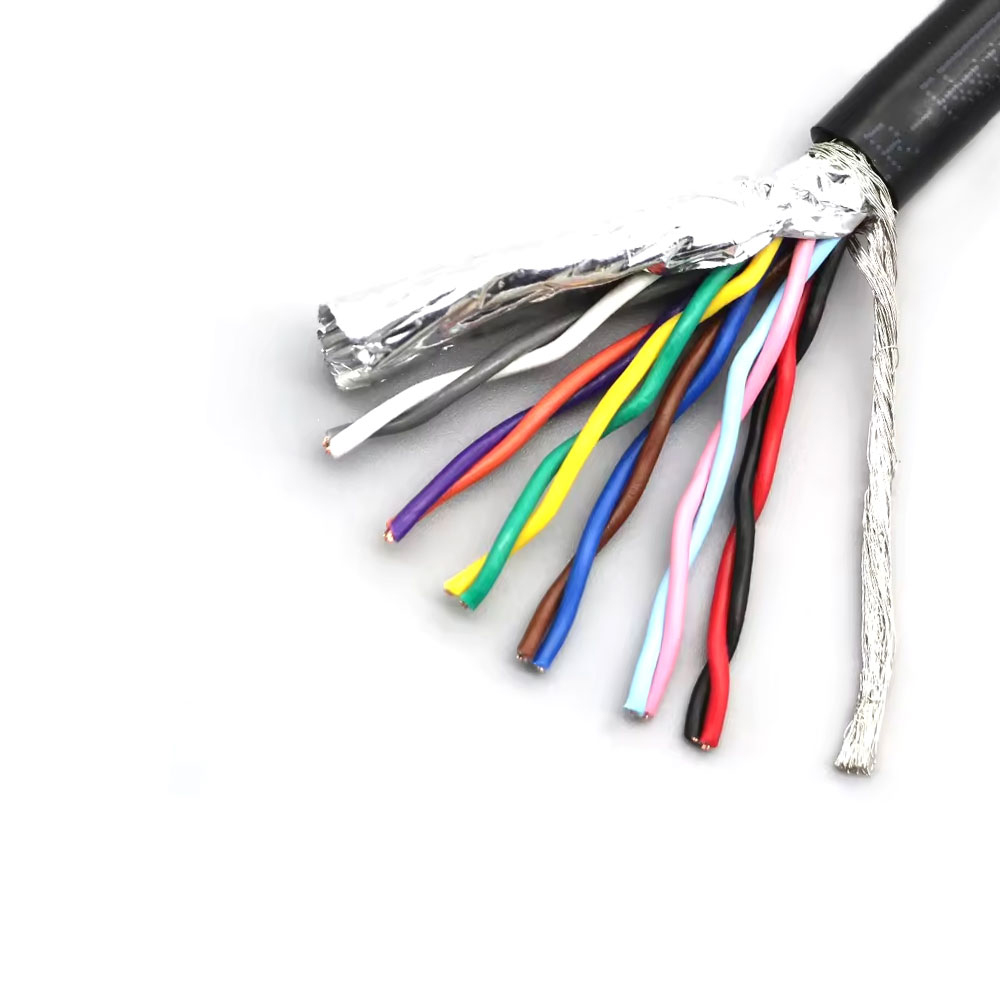

WDZ(A/B/C/D)N-RYJYSP 環境保護と安全性 建築用ワイヤー

WDZ(A/B/C/D)N-RYJYSP ケーブルの利点
トリプル抗干渉設計: ツイストペア構造によりクロストークを低減します。独立したペアシールドが内部干渉を抑制します。全体的なシールドが外部の電磁干渉を防ぎます。
ハイレベルの火災安全性: グレード A の難燃性と耐火性により、火災時の信号回路の完全性と継続的な機能を保証します。
柔軟で配線が簡単: 複数のより線の細いより線の柔らかい導体ツイストペア構造により、複雑な経路での曲げや取り付けが容易になります
環境安全保証: ハロゲンフリー、低煙特性により二次火災の危険が軽減され、作業員の避難安全と環境が保護されます。
強力な耐候性: 照射架橋被覆は紫外線や湿気に耐性があり、屋内および屋外での使用に適しています。
長期安定性と信頼性: 照射架橋絶縁体は経年劣化に耐えます。ツイストペアシールド構造により長期安定した信号伝送を実現

WDZ(A/B/C/D)N-RYJYSP ケーブルのセールス ポイント
高干渉環境用の専用耐火性信号ケーブル: 耐火性が必要な強い電磁干渉環境での信号伝送のための完全なソリューションを提供します。
重要施設の信号伝送用コアケーブル: データセンターのサーバー通信、病院の手術室の監視、研究室の精密機器の信号伝送に最適
完全照射架橋高信頼性設計: 絶縁体と外装の二重架橋により耐老化性が保証されます。二重シールドとツイストペア構造により信号純度を確保
過酷な環境に最適: 耐候性の外装により、屋外、トンネル、地下共同通路などの複雑な環境での信号伝送をサポートします。
防火グレードを完全にカバー: 難燃グレード A ～ D はさまざまな分野の要件を満たします。耐火性により、火災時に信号が中断されないことを保証します

WDZ(A/B/C/D)N-RYJYSP ケーブル適用範囲
高干渉環境での信号伝送: 変電所監視信号、産業用オートメーション制御バス、周波数変換器付近のセンサー信号
重要施設向け低電圧システム: データセンターサーバー通信、病院生活監視信号、臨床検査機器データ送信
屋外および複雑な環境における信号線: トンネル監視信号、地下共同通路の感知信号、屋外セキュリティ通信線
緊急および消防信号システム: 火災自動警報信号バス、緊急放送制御線、消防設備状態フィードバック信号
グリーン ビルディング用インテリジェント システム: LEED 認定プロジェクト用のビルディング オートメーション信号、インテリジェント照明制御ライン、エネルギー管理データ ライン
コンプライアンス認証: CCC/ROHS;難燃性タイプは GB 31247 テストに合格。耐火タイプ GB/T 19666 テストに合格

導体: クラス 5 またはクラス 6 の軟銅導体 (極細銅線、柔軟性が高い)。通常 0.5 mm² ～ 2.5 mm² の小さな断面積が特徴で、信号伝送に適しています。
ペア構造：絶縁されたコアが一定のピッチでペアに撚り合わされ、基本的な物理的基盤を形成します。
断熱材: ハロゲンフリー、低煙、難燃性、耐火性配合の架橋ポリエチレン (XLPE)。
耐火層: GB/T 19216.21 (NH-90 グレードなど) 耐火規格に準拠したマイカ テープを各導体またはペアに巻き付けます。
ペアシールド (オプション): ペア間のクロストークを防ぐために、アルミニウムとプラスチックの複合テープを各ツイストペア (ペアシールド) に巻き付けることができます。
全体的なシールド層: すべてのペアの周りの全体的なシールドとして使用されるドレイン ワイヤを備えた編組銅メッシュまたはアルミニウムとプラスチックの複合テープ。
シース材質: ハロゲンフリー、低煙、難燃性ポリオレフィンシースが最終保護を提供します。
定格電圧: 300/300V、信号伝送特性を明確に示します。
長期使用温度: 90°C
特性インピーダンス: 整合伝送に適した、100Ω、120Ω などの定義された安定した特性インピーダンス値。
難燃性評価: クラス A/B/C/D、バンドル燃焼試験規格に準拠。
ハロゲンフリーおよび低煙: 全体の構造が関連規格に準拠しています。
最小曲げ半径: ≥ 12×D ～ 20×D
シールド減衰: 高周波での非常に高いシールド効果。
伝送帯域幅: 高く、100 Mbps、1 Gbps、さらにそれ以上の速度でのデジタル信号伝送に適しています。
