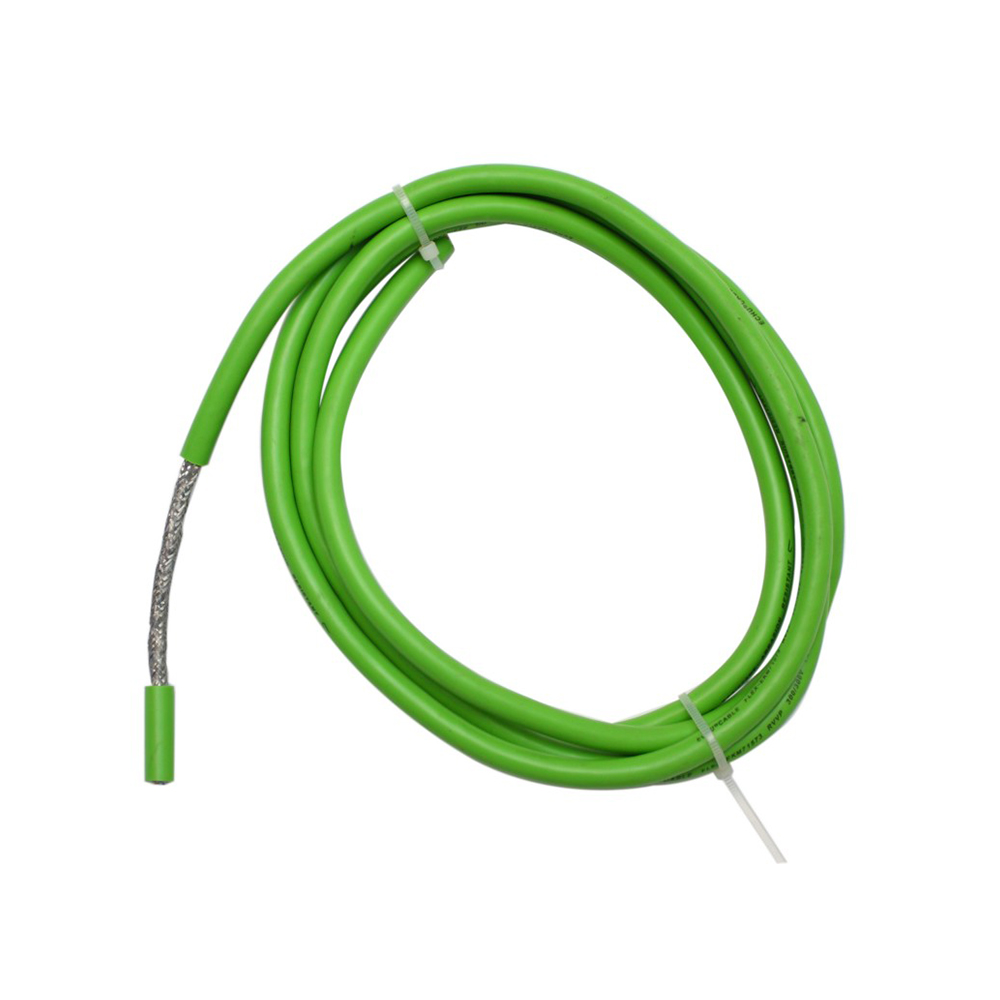

電子コンピュータケーブル

はじめに
一般にコンピュータ ケーブルとして知られる電子コンピュータ ケーブルは、コンピュータ システム、自動化機器、および電子機器間のアナログおよびデジタル信号および低速制御接続を伝送するために特別に設計されています。その中心的な特徴は、電磁干渉を抑制し、データ伝送精度とシステムの耐干渉性能を確保することを目的とした、ツイストペア構造の使用とシールド技術の広範な適用です。通信ケーブルとは異なり、産業環境における信号の安定性と耐ノイズ性に重点が置かれています。

アプリケーション
高い耐干渉性能が必要な信号伝送シナリオで広く使用されています。
一般的なアプリケーション シナリオには、コンピュータ分散制御システム (DCS)、産業用プロセス制御システム、自動計装デバイス、電気駆動システムの信号接続、原子力発電所および従来型発電所の信号回路、オフィスビル内の低電圧システム接続、電磁干渉のあるあらゆる産業環境における電子機器間の接続が含まれます。

生産
導体: 良好な導電性と柔軟性を確保するために、単一または複数の撚り線のアニール軟銅線を使用します。
絶縁体：ポリエチレン（PE）、ポリ塩化ビニル（PVC）、架橋ポリエチレン（XLPE）などを押出成型し、安定した絶縁性能を発揮します。
ツイストペア: コモンモード干渉を防ぐために、単一の絶縁コアが特定のピッチでペアにツイストされ、コアの干渉防止構造の 1 つを形成します。
ケーブル配線: ツイストペアとフィラー材をより合わせて、コンパクトで対称的なケーブル コアを形成します。
シールド: ペア シールド (各ペアの個別のシールド) および/または全体のシールドがツイスト ペアの外側に適用されます。シールド方法には、銅線編組、アルミニウムとプラスチックの複合テープのラッピング、または両方の組み合わせ (複合シールド) が含まれます。
シース: 押出成型ポリ塩化ビニル (PVC) または低煙ゼロハロゲン (LSZH) シースは、機械的および環境的保護を提供します。
主要なプロセス制御: 撚りピッチの均一性を厳密に制御します。シールド層の被覆率（編組シールドは通常 ≥80%）と連続性を確保します。導体の直流抵抗、絶縁耐電圧、絶縁抵抗、動作静電容量の全数検査を実施します。シールドケーブルのシールド抑制係数または伝送インピーダンステストを実行します。

サービス
選択に関するコンサルティング: 信号タイプ (アナログ/デジタル)、信号レベル、環境干渉強度、接地方法、設置条件 (電源ケーブルと平行かどうかなど) に基づいて、ペア シールド、全体シールド、または複合シールドの推奨事項を提供します。
カスタマイズされた生産: 標準以外のコア数、特殊なシールド構造、特定のシース色、および性能特性 (難燃性クラス A、耐寒性など) のカスタマイズをサポートします。
テストと認証: 国家規格 (GB/T 9330 など) または業界仕様に準拠した製品テストレポートを提供します。

利点
優れた耐干渉性能：ツイストペアと多層シールド構造により、外部電磁干渉と内部ペア間のクロストークを効果的に抑制し、信号伝送品質を確保します。
安定した信頼性の高い伝送：動作静電容量が低く、絶縁特性が優れているため、伝送中の信号の減衰や歪みが軽減され、中低周波信号の正確な伝送に適しています。
柔軟な構造設計: コア数とシールド方法 (ペア シールド、全体シールド、ペア全体シールド) を耐干渉要件に基づいて柔軟に組み合わせることができ、さまざまな複雑さの信号回路に適応します。
優れた環境適応性：シースは難燃性、耐油性、耐湿性、低発煙ゼロハロゲン特性などを備えており、さまざまな産業環境や安全性の要件を満たします。
標準化と互換性: 関連する国家および業界標準への準拠により、一般的なコンピュータ システムおよび自動化機器インターフェイスとの良好な互換性が保証され、システムの統合とメンテナンスが容易になります。
