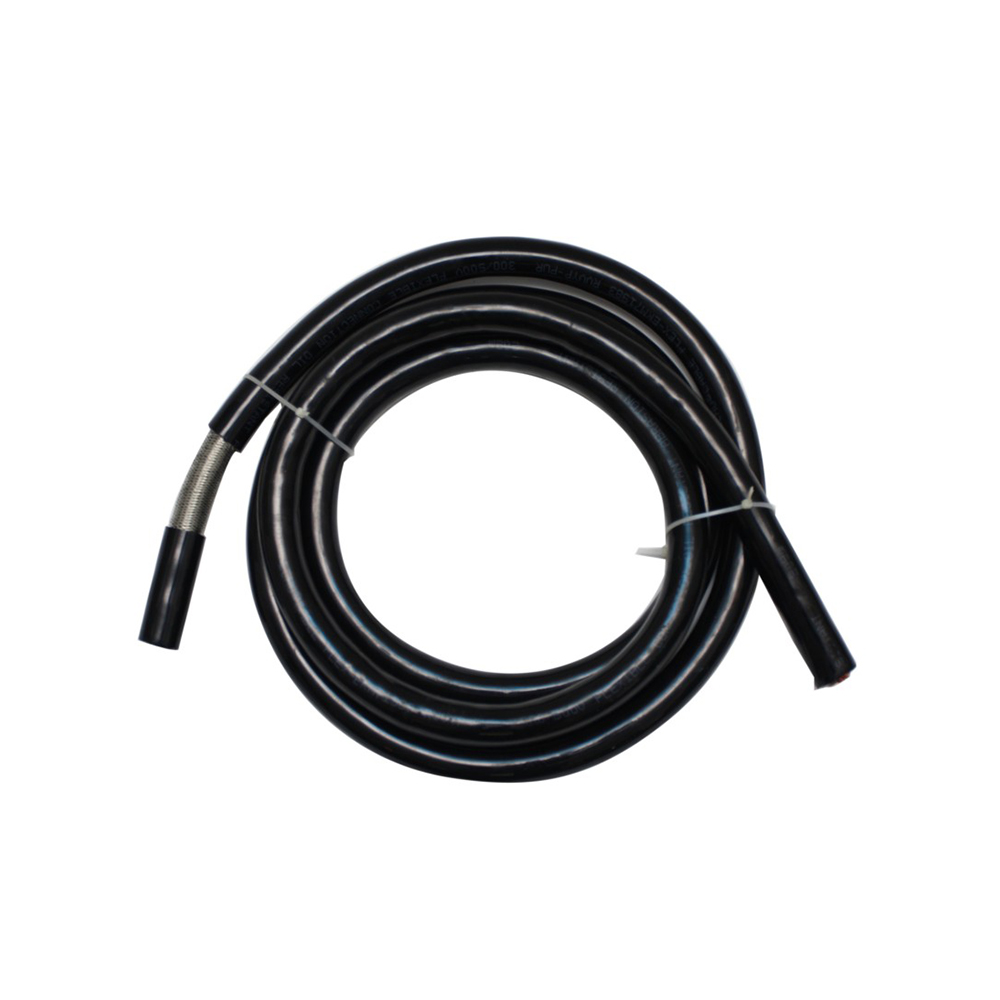

高い耐干渉性能コンピュータエンコーダケーブル

正確な伝送特性 (インピーダンスと遅延):
特性インピーダンスのマッチング: 高周波または差動信号伝送 (EnDat 2.2、Hiperface DSL、BISS-C など) の場合、ケーブルは安定した特性インピーダンス (通常 100 Ω または 120 Ω) を備え、信号の反射と歪みを低減するためにエンコーダーと受信機のインピーダンスを一致させる必要があります。
低い伝播遅延とスキュー: 複数の差動信号ペア (A、B、Z 相など) の場合、パルス エッジの同期を確保し、位置エラーを回避するために、信号線間の伝播遅延は可能な限り一貫している必要があります。

機械的耐久性と柔軟性:
柔軟性の高い導体: 複数のより線の超極細無酸素銅線で作られており、場合によっては特別な撚り方法 (束撚り、グループ撚りなど) を使用して、連続曲げ中に (特にドラッグ チェーンやロボット用途で) 破損しないようにします。
ねじり耐性設計: ロボット工学などのねじりを伴う用途向けに、内部ケーブル構造はある程度のねじり変形に耐えるように特別に設計されています。
耐油性、耐摩耗性、耐引裂性の外部シース: PUR (ポリウレタン) などの一般的な材料は、優れた耐油性、耐摩耗性 (PVC の 10 倍以上)、および機械的強度を備えており、過酷な産業環境に適しています。

電気接続の信頼性:
終端破損の防止: 導体とコネクタの圧着またははんだ接合部における追加の応力緩和設計 (クランプ スリーブ、オーバーモールディングなど) により、頻繁な曲げによるワイヤの破損を防止します。
金メッキ接点: エンコーダ コネクタ (特に D-sub または丸型コネクタのピン) は、低い接触抵抗、耐腐食性、および高い信頼性を確保するために金メッキされていることがよくあります。

利点:
高い信号伝送精度：ツイストペア構造またはシールド構造により干渉が低減され、安定したエンコーダパルス信号が保証されます。
高い柔軟性と耐屈曲性: 細いより線導体と柔軟な外装が高周波動作をサポートします (ロボット ジョイント、ドラッグ チェーン システムなど)。
強力な干渉防止機能: オプションのシールド層は電磁干渉を効果的に抑制し、インバーターやモーターの近くへの設置に適しています。
優れた耐環境性：シースは耐油性、耐摩耗性、耐引裂性に優れ、油分や粉塵の多い産業環境に適応します。
設置が簡単：軽量設計のため、狭い場所での配線が容易で、機器の負荷を軽減します。
長寿命: 柔軟性の高い素材は疲労に強く、動的なシナリオでも耐用年数が延長されます。

アプリケーション:
サーボ モーター エンコーダ接続: CNC 工作機械や産業用ロボットのエンコーダとドライブ間の信号伝送。
自動化された生産ライン: コンベアやロボットアームのモーション制御のためのフィードバック信号配線。
高精度モーション制御システム: 半導体装置や医療機器の位置フィードバック信号接続。
産業用ロボット: ジョイント モーターとガイドウェイ エンコーダー用の柔軟なケーブル配線。
ハイダイナミック機器: 包装機械や印刷機械の高速モーションユニットのエンコーダ信号伝送。
