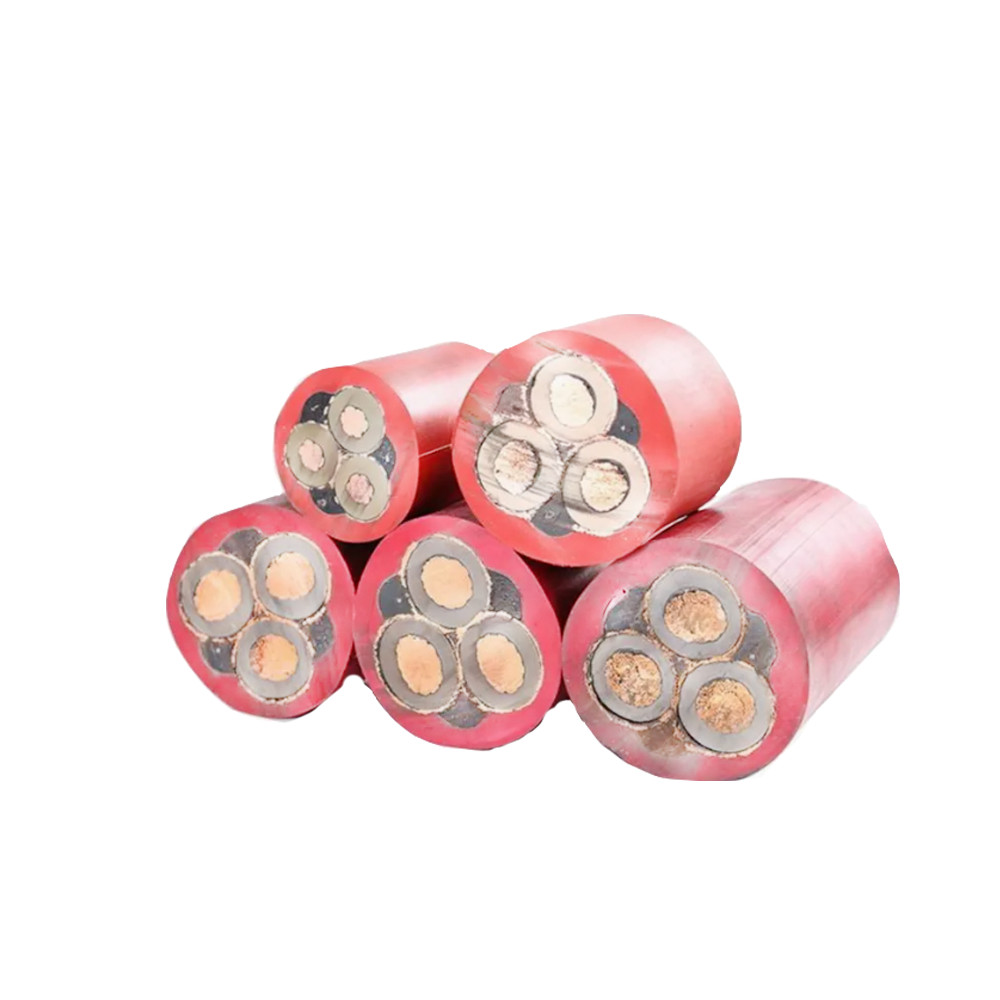

UGEFP鉱山高圧トンネル掘削機ケーブル、UGFケーブル

UGEFP の特別な利点:
統合された監視コアとシールドは、リアルタイムの絶縁状態監視と障害の早期警告をサポートします。
金属シールド構造により電磁干渉を抑制し、トンネル掘削機制御システムの安定した信号伝送を実現します。
頻繁な引きずりや曲げに強く、トンネル掘削機の連続高強度移動に適しています。

UGF の一般的な利点:
コスト効率が高く、マイニング高電圧機器の基本的な電源要件を満たします。
耐摩耗性と耐引裂性のシースは、湿気や埃の多い地下環境に適しています。
柔軟性に優れ、地下移動機器の配線や設置が容易です。

共通の利点:
鉱山難燃性認証 (MT 818) により、地下での高い防爆安全基準が保証されます。
耐油性と耐腐食性があり、油分や酸性の鉱山環境に適しています。
使用温度範囲が広く、地中の温度変化にも適応します。

適用範囲:
UGEFP は主に、ロードヘッダー、石炭剪断機、移動変電所など、地下炭鉱の高電圧移動機器に使用されます。 UGF は主に、コンベア、照明システム、小型機械など、地下の低電圧移動機器に使用されます。

特記事項:
UGEFP モニタリング コアは絶縁障害をサポートします。シースの色は通常黒またはオレンジです。極度の摩耗に備えたオプションの強化シース。プレインストールされた高電圧コネクタを備えた統合ソリューションを提供します。

構造：
UGEFP: パワーコア(3コア) グランドコア モニタリングコア 補強繊維編組層 金属シールド層 クロロプレンシース
UGF：パワーコア（3または4コア）グランドコア補強繊維編組層クロロプレンシース
導体: 錫メッキ銅導体、マルチストランド超柔軟 (クラス 6 導体)
断面積範囲: 16 mm² ~ 185 mm² (パワーコア)
定格電圧: UGEFP: 3.6/6 kV、6/10 kV; UGF:0.66/1.14kV
試験電圧:UGEFP:15kV/5分(6kVクラス)、25kV/5分(10kVクラス)。 UGF：3.5kV/5分
絶縁材：エチレンプロピレンゴム（EPR）
シールド構造: UGEFP: 銅線編組シールド (被覆率 ≥85%)。 UGF: オプションのシールド (標準ではありません)
シース材質：難燃性クロロプレンゴム（CR）
最小曲げ半径: 固定設置: 10 × ケーブル外径。モバイル設置: 15 × ケーブル外径 (UGEFP)、12 × ケーブル外径 (UGF)
動作温度: 長期: -40℃ ~ 65℃;短期過負荷：90℃（2時間）
引張強度: ≥ 2000N (UGEFP)、≥ 1500N (UGF)
耐摩耗性: ≥ 100,000 往復摩耗サイクル (1kg 荷重)
耐油性：IRM 902油浸漬試験（70℃×24h）に合格
難燃性: MT 818.1 鉱山難燃性テストに合格
保護等級: IP67 (適合コネクタ付き)
