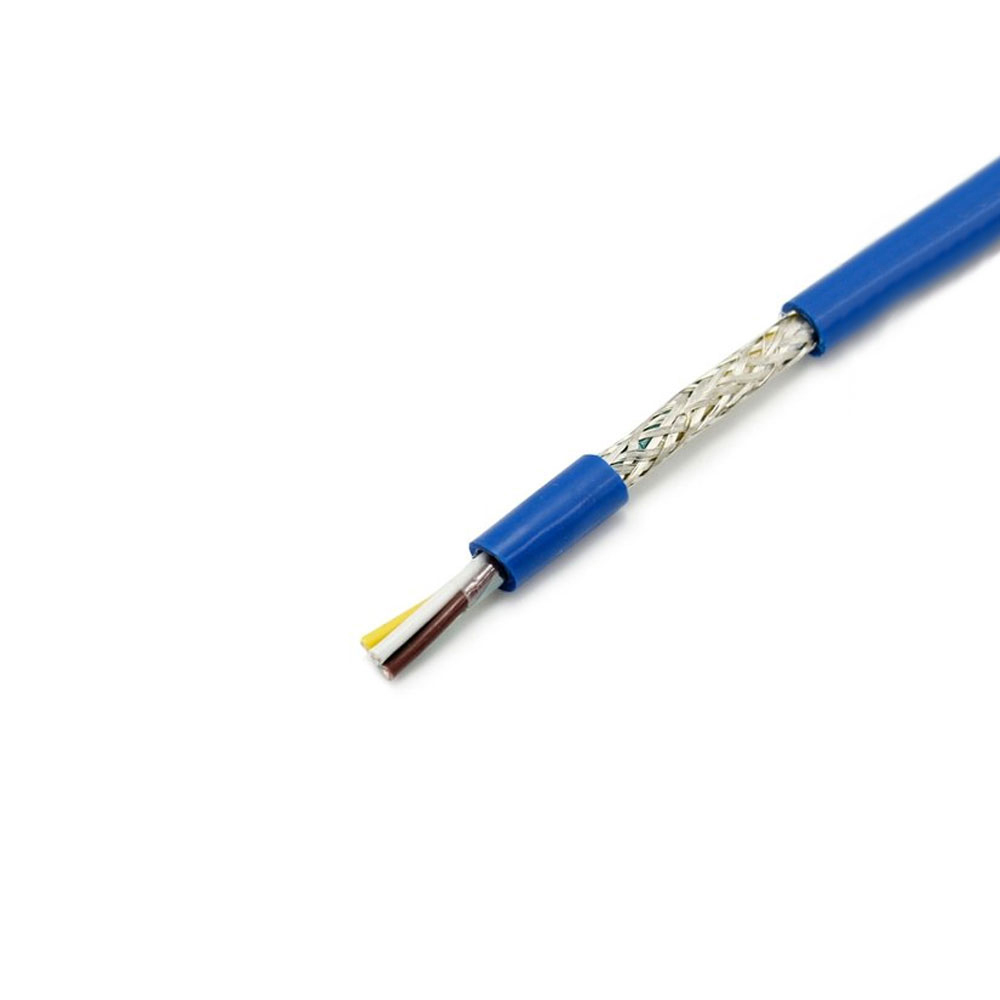

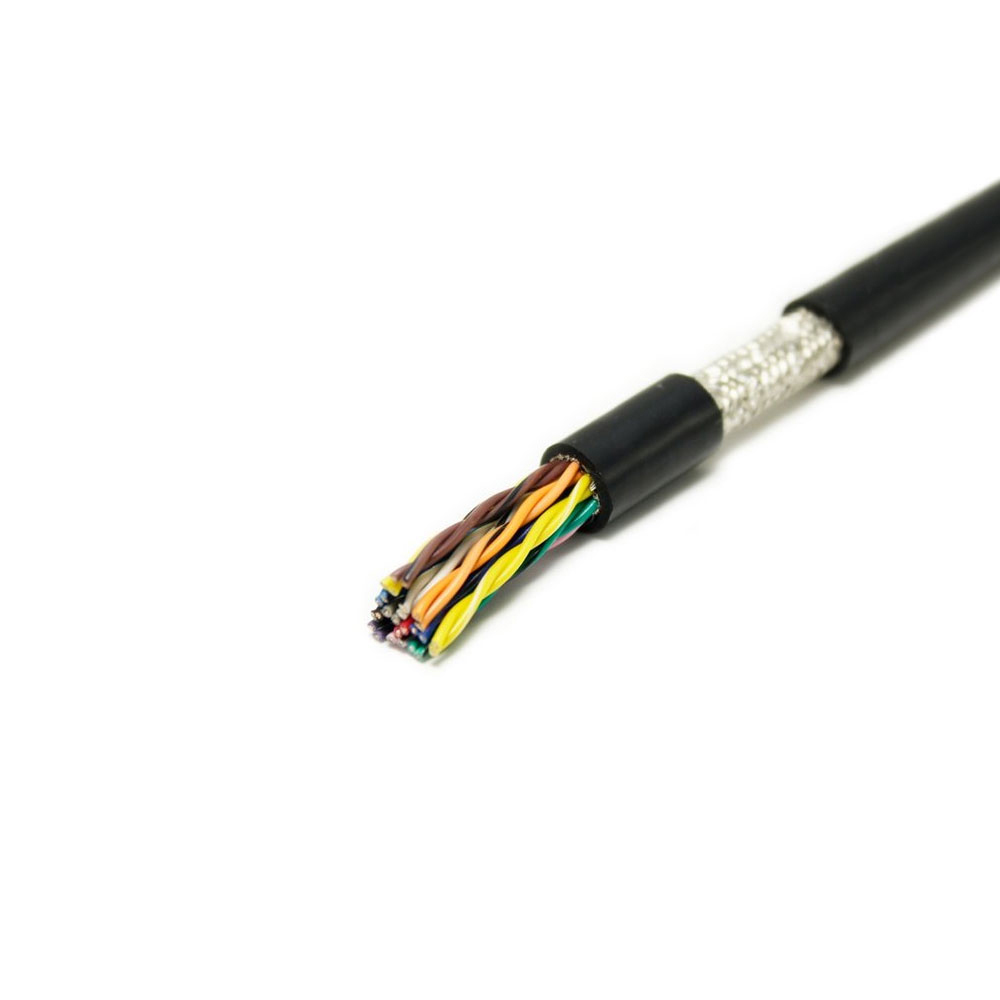

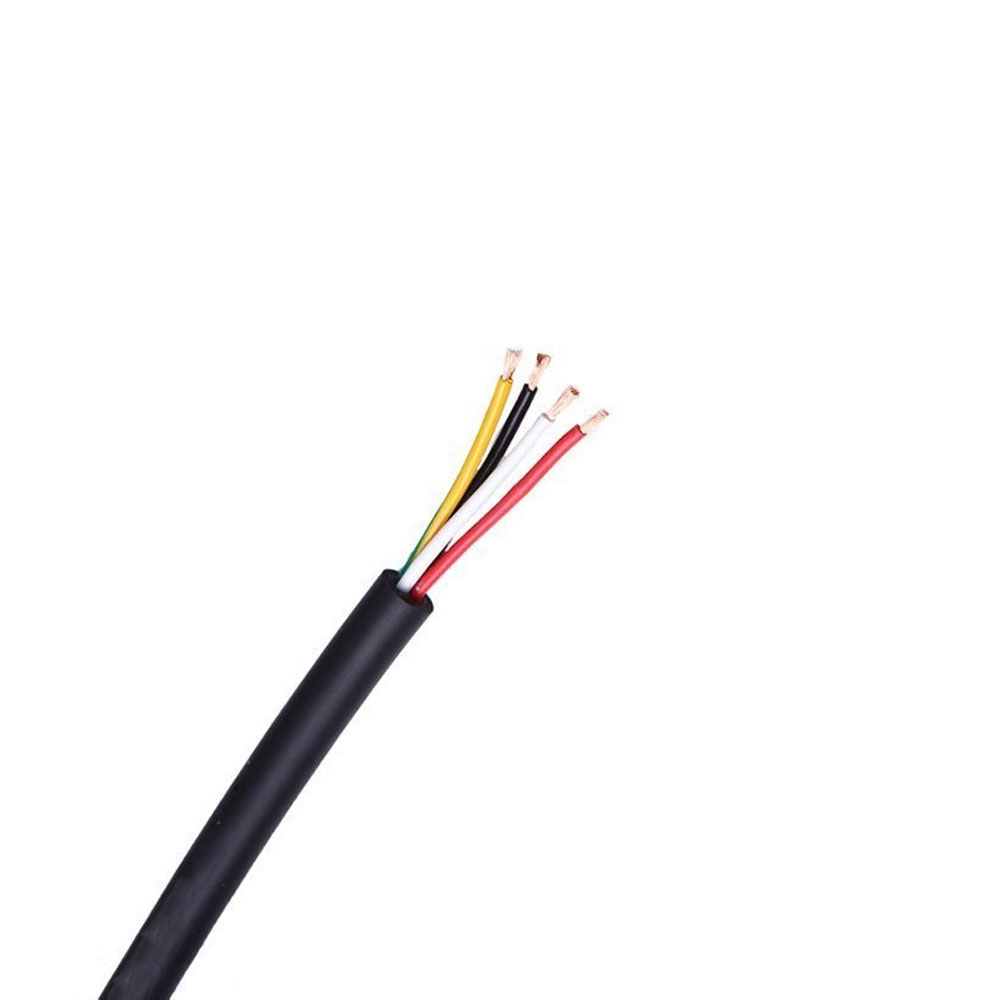

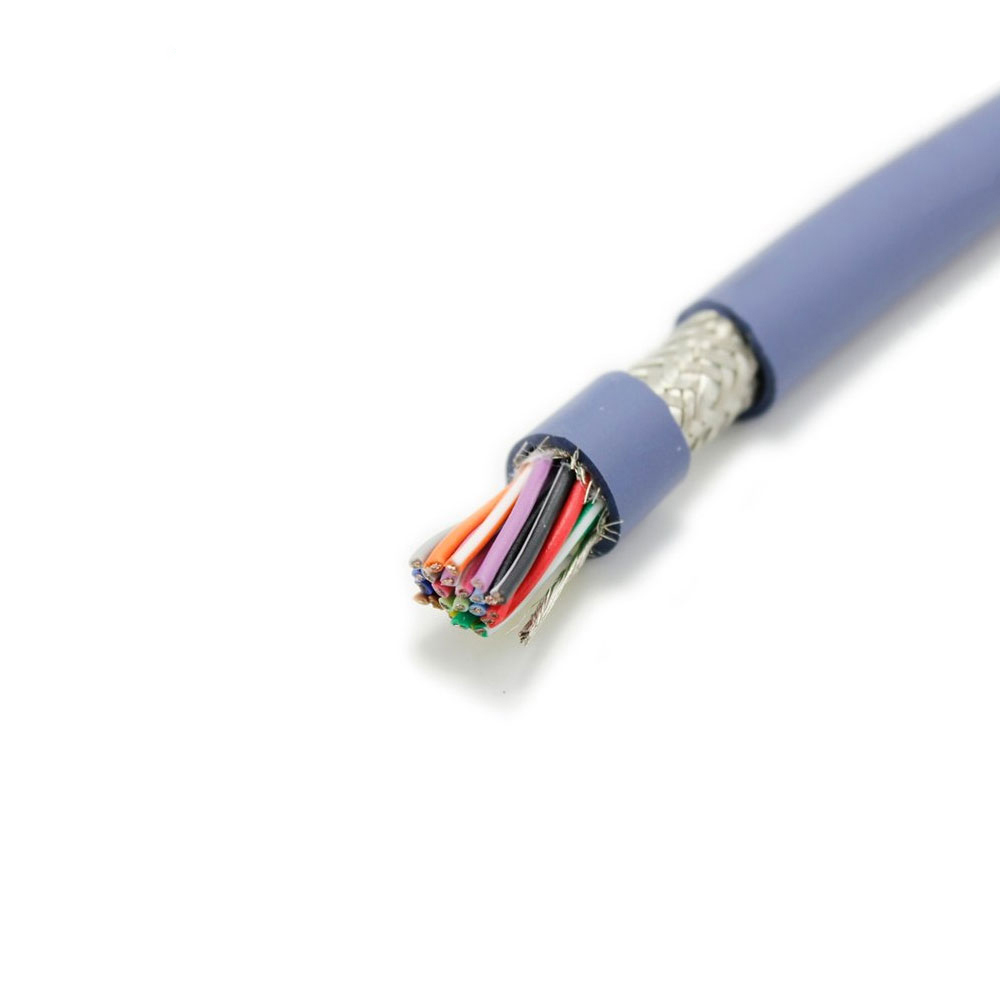

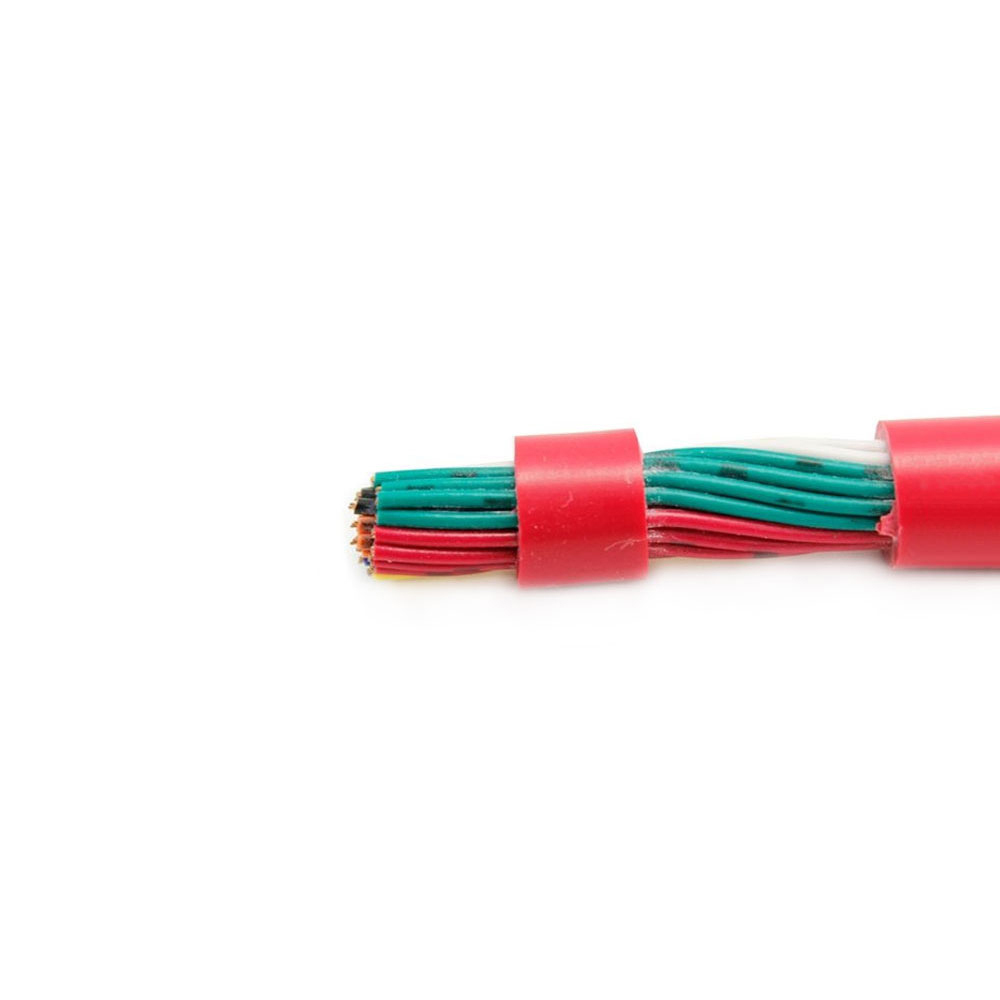

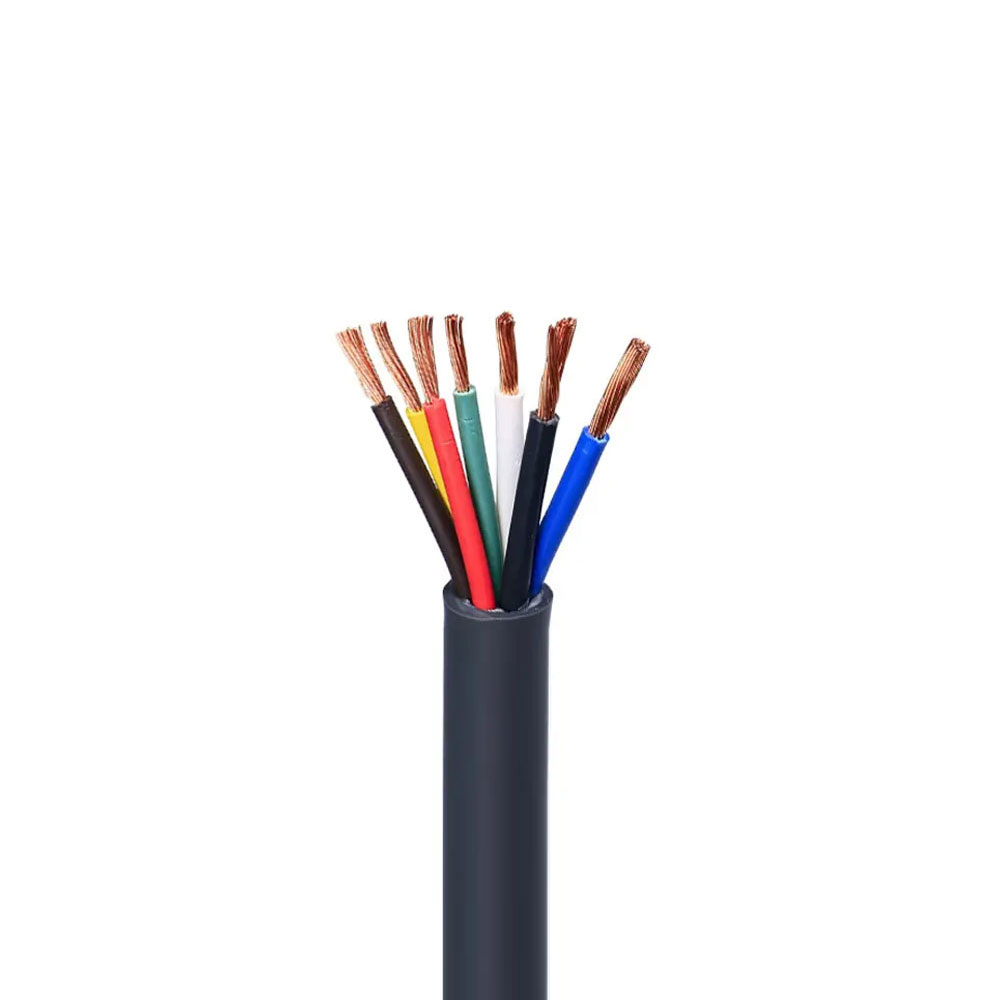

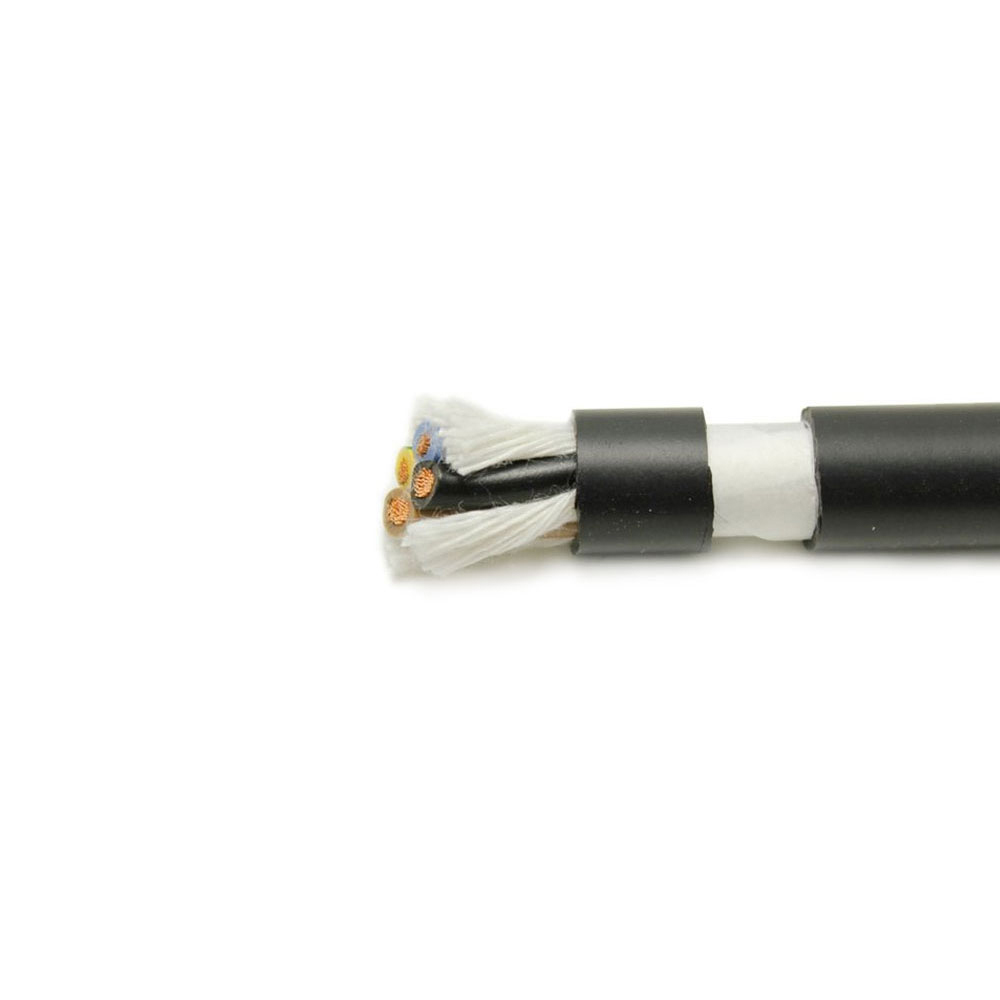

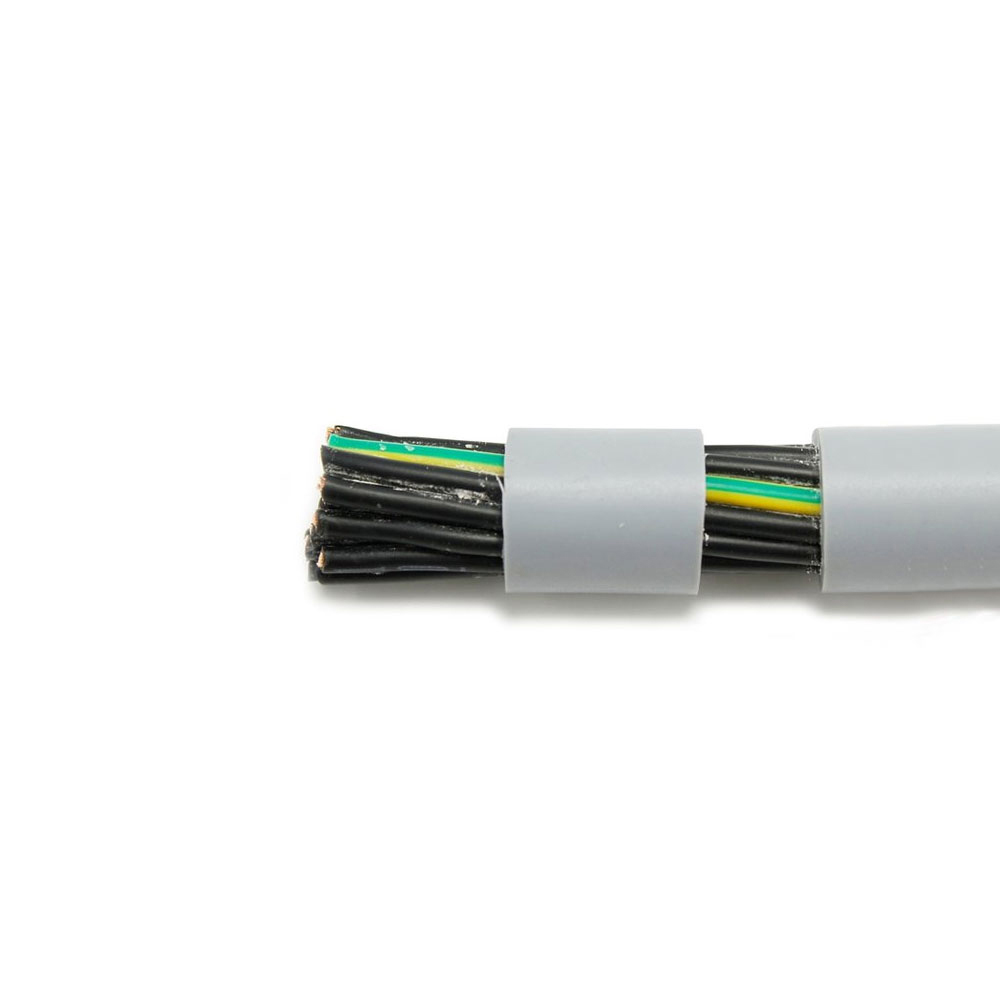

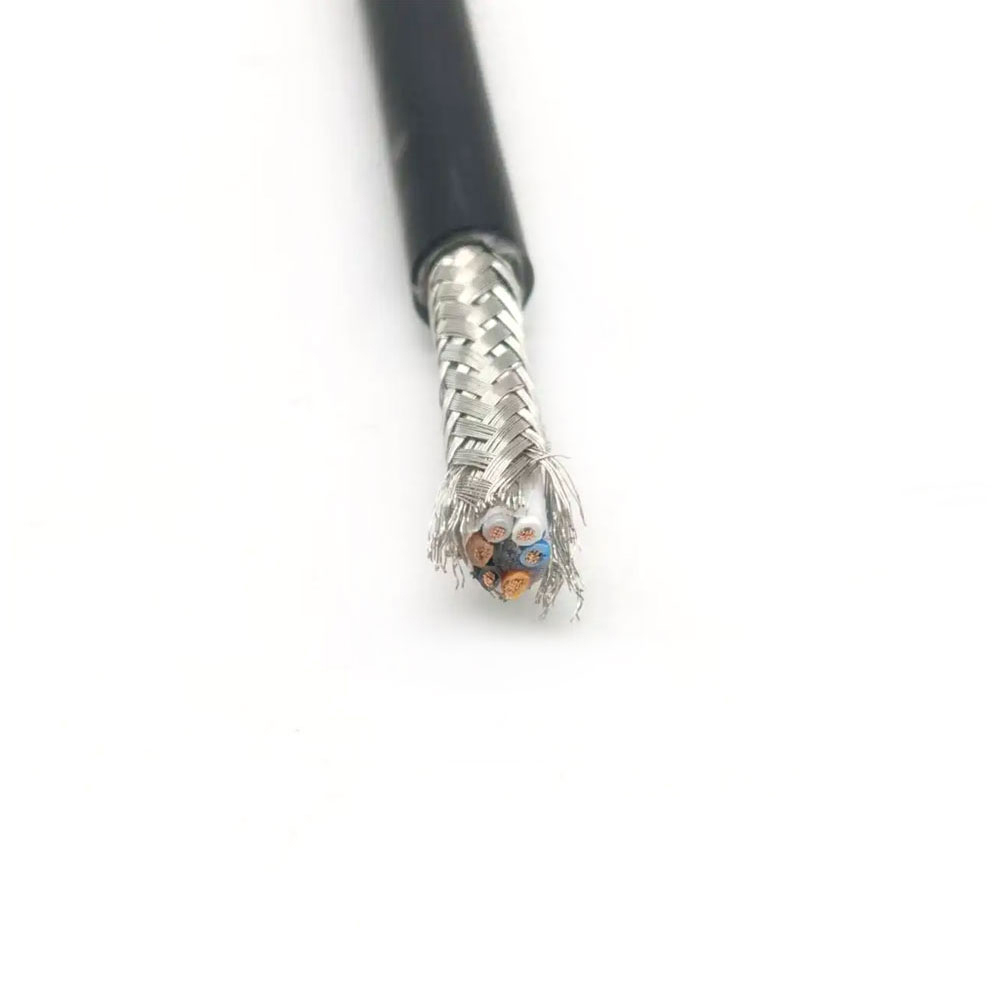

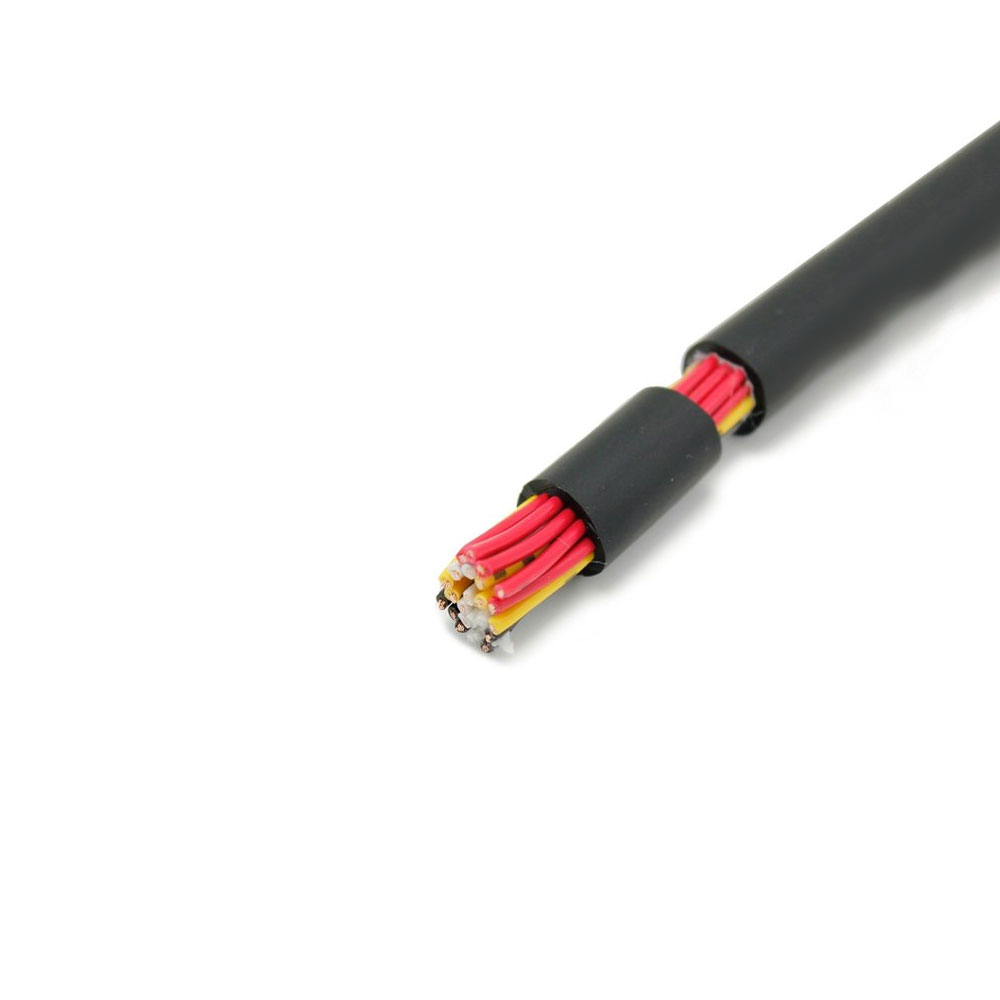

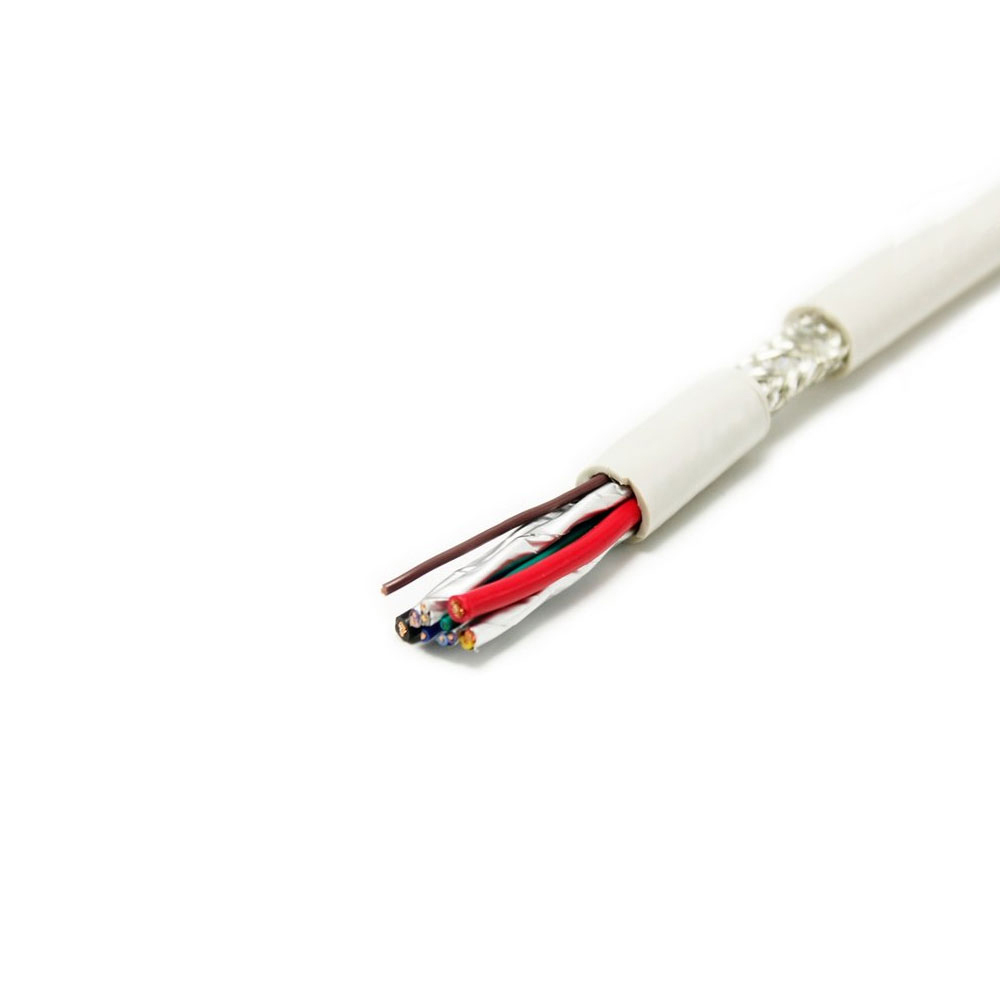

UL2517 多重シールド UL 認定ケーブル

UL2517 Advantages
汎用米国規格電子ワイヤー：UL 758規格に準拠し、各種電子機器の内部接続に最適
柔軟で配線が簡単: 細いより線の柔らかい導体により曲げが容易で、複雑な内部配線に適しています。
標準化された色識別: 回路識別と障害診断をサポートするために 10 を超える標準色を提供します。
安定した電気的性能: 均一な絶縁、信頼性の高い耐電圧
北米アクセスの二重認証: UL 認証と cUL 認証を同時に取得し、米国およびカナダの市場での販売を可能にします。

UL2517 Selling Points
北米エレクトロニクス産業向けの基本ワイヤ: 米国およびカナダ市場の家庭用電化製品および小型家電製品の内部ジャンパに広く使用されています。
UL認定標準ワイヤ: UL 758 AWM規格に準拠し、顧客の迅速な製品認証をサポートします。
プラグアンドプレイの低コスト ソリューション: 米国標準の端子およびコネクタと互換性があり、追加の互換性処理は必要ありません。
経済的な内部接続ソリューション: 北米に輸出される電子製品に最もコスト効率の高い内部配線を提供します
安定した供給と完全な仕様: 一般的な AWG サイズ (30 ～ 18 AWG) が豊富に在庫されており、JIT 納品をサポートします。

UL2517 Application Scope
家庭用電化製品用の内部ジャンパ: 米国およびカナダ市場のテレビ、オーディオ システム、ゲーム コンソール内の回路基板接続
小型家庭用電化製品の制御回路: コーヒーメーカー、トースター、ミキサーなどの電化製品の内部制御基板配線
オフィス機器の内部配線: プリンタ、スキャナ、コンピュータ電源内部の低電圧接続
車載電子機器用補助回路：カーチャージャー、ナビゲーション機器、ドライブレコーダーなどの内部配線
北米電子機器の修理と交換: 米国およびカナダでの電子機器修理用の標準交換ワイヤー
コンプライアンス認証: UL

導体：錫メッキ軟銅、細撚線構造。
キーワイヤペア: 以下を含む UL2501 に準拠:
1. USB 2.0 差動ペア (D /D-)
2. USB 3.0 SuperSpeed TX 差動ペア (SSTX /SSTX-)
3. USB 3.0 SuperSpeed RX 差動ペア (SSRX /SSRX-)
4. 電源ライン(VBUS)とグランドライン(GND)
絶縁材: 高密度ポリエチレンまたは発泡ポリエチレン。90Ωの差動インピーダンスを実現するために使用されます。
ワイヤペア構造: 4 つの差動ペア、UL2501 と同じ構造で、層状の独立したシールドを採用しています。
シールド構造: 多層シールド:
• 各 SuperSpeed 差動ペアには、独立したアルミ箔シールドが付いています。
• 全体的な編組銅メッシュシールド (通常、カバー率 ≥65%)。
シース: ポリ塩化ビニル (PVC) または難燃性ポリオレフィン。
特性インピーダンス: 差動インピーダンス: 90Ω ±15% (SuperSpeed ペアの場合)。
定格電圧: 30V DC (VBUS 電源ライン)。
長期使用温度:** 60°C ～ 80°C。
データ転送速度: USB 3.0: 5 Gbps (SuperSpeed)。 USB 2.0: 480Mbps。
最大長: 推奨 ≤3 メートル。
DC 抵抗: 電力供給能力 (900mA @ 5V) を確保するための VBUS および GND 導体の厳しい要件。
